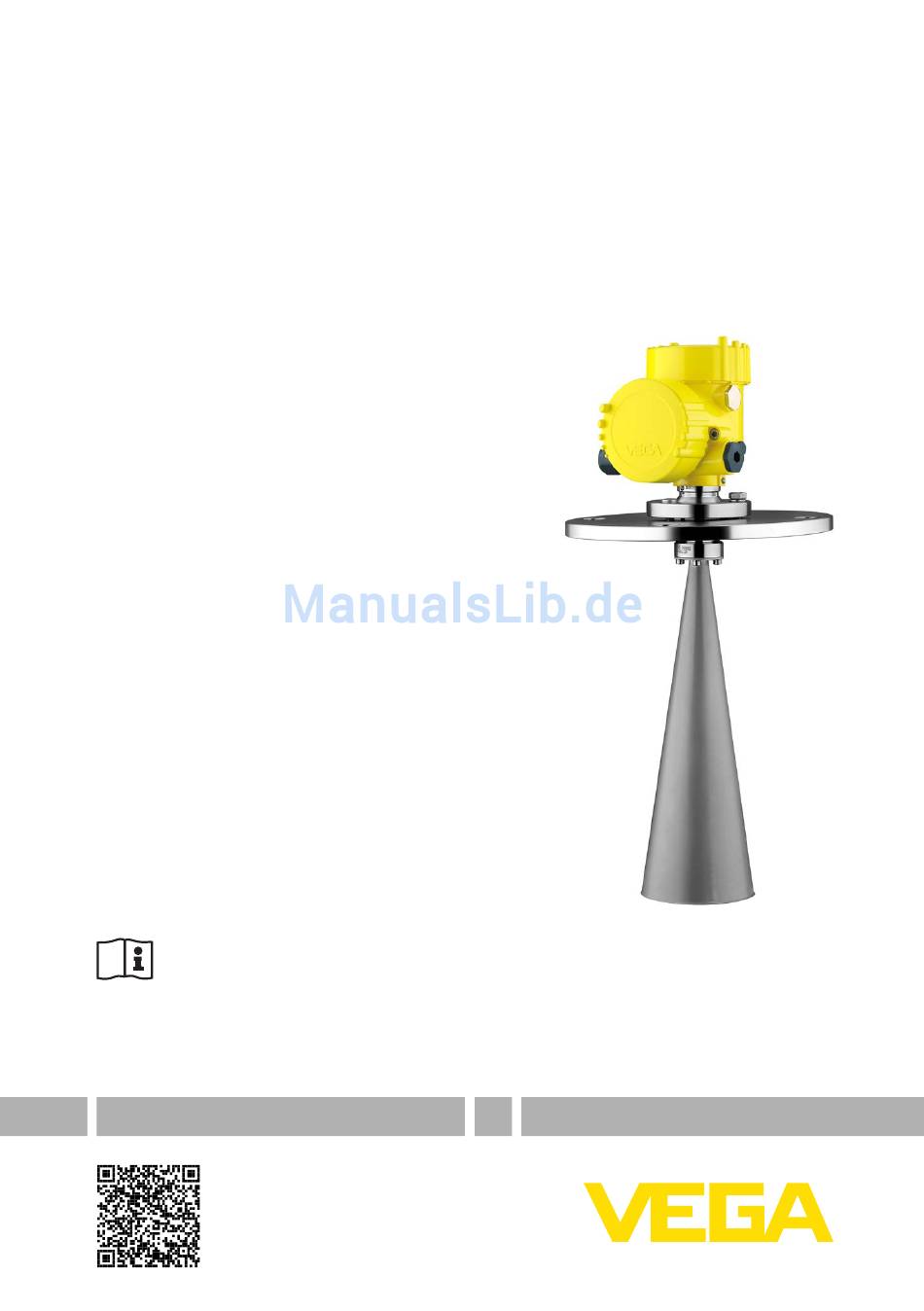

Betriebsanleitung
VEGAPULS 68
4 ... 20 mA/HART - Vierleiter
Document ID: 29262

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für VEGA VEGAPULS 68

  • Seite 1 Betriebsanleitung VEGAPULS 68 4 … 20 mA/HART - Vierleiter Document ID: 29262...
  • Seite 2: Inhaltsverzeichnis

    Den PC anschließen über VEGACONNECT ..............49 Parametrierung mit PACTware ..................50 Parametrierung mit AMS™ und PDM ................51 Sicherung der Parametrierdaten ..................52 Instandhalten und Störungen beseitigen ................53 Wartung, Reinigung ......................53 VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 3 10.4 Warenzeichen ........................ 75 Sicherheitshinweise für Ex-Bereiche Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheits- hinweise. Diese liegen jedem Gerät mit Ex-Zulassung als Dokument bei und sind Bestandteil der Betriebsanleitung. Redaktionsstand: 2017-09-22 VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 4: Zu Diesem Dokument

    Verwendete Symbolik Document ID Dieses Symbol auf der Titelseite dieser Anleitung weist auf die Do- cument ID hin. Durch Eingabe der Document ID auf www.vega.com kommen Sie zum Dokumenten-Download. Information, Tipp, Hinweis Dieses Symbol kennzeichnet hilfreiche Zusatzinformationen.
  • Seite 5: Batterieentsorgung

    1 Zu diesem Dokument Batterieentsorgung Dieses Symbol kennzeichnet besondere Hinweise zur Entsorgung von Batterien und Akkus. VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 6: Zu Ihrer Sicherheit

    Fachpersonal durchgeführt werden. Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Der VEGAPULS 68 ist ein Sensor zur kontinuierlichen Füllstandmes- sung. Detaillierte Angaben zum Anwendungsbereich finden Sie in Kapitel "Produktbeschreibung".
  • Seite 7: Sicherheitskennzeichen Am Gerät

    NE 53 – Kompatibilität von Feldgeräten und Anzeige-/Bedien- komponenten Weitere Informationen siehe www.namur.de. Funktechnische Zulassung für Europa Das Gerät wurde nach der aktuellen Ausgabe folgender harmonisier- ter Normen geprüft: • EN 302372 - Tank Level Probing Radar VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 8: Fcc- Und Ic-Konformität (Nur Für Usa/Kanada)

    IC: 3892A-PS68 Von VEGA nicht ausdrücklich genehmigte Änderungen führen zum Erlöschen der Betriebserlaubnis nach FCC. Der VEGAPULS 68 ist konform zu Teil 15 der FCC-Vorschriften. Für den Betrieb sind die entsprechenden Bestimmungen zu beachten: • Das Gerät darf keine Störemissionen verursachen •...
  • Seite 9: Produktbeschreibung

    Schüttgut • Je optional Schwenkhalterung (nur bei Flansch), Spülluftan- schluss, Rückschlagventil • Gehäuse mit Elektronik • Gehäusedeckel, optional mit Anzeige- und Bedienmodul PLICSCOM Die Komponenten stehen in unterschiedlichen Ausführungen zur Verfügung. VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 10 Zusätzlich zum Typschild außen am Gerät finden Sie die Seriennummer auch im Inneren des Gerätes. Geltungsbereich dieser Die vorliegende Betriebsanleitung gilt für folgende Geräteausführun- Betriebsanleitung gen: • Hardwareversion ≤ 1.10 • Softwareversion ≤ 3.90 VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 11: Arbeitsweise

    3 Produktbeschreibung Arbeitsweise Anwendungsbereich Der VEGAPULS 68 ist ein Radarsensor im K-Band zur kontinuierli- chen Füllstandmessung bei Schüttgütern. Für den jeweiligen Anwendungsbereich steht eine Ausführung des VEGAPULS 68 zur Verfügung. • Die Ausführung mit Hornantenne ist besonders geeignet für kleine Silos und Behälter zur Messung nahezu aller Schüttgüter...
  • Seite 12: Zubehör Und Ersatzteile

    Das VEGADIS 82 ist geeignet zur Messwertanzeige und Bedienung von Sensoren mit HART-Protokoll. Es wird in die 4 … 20 mA/HART- Signalleitung eingeschleift. Weitere Informationen finden Sie in der Betriebsanleitung "VEGADIS 82" (Document-ID 45300). VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 13: Elektronikeinsatz

    VEGAPULS 62 und 68" (Document-ID 31381). Antennenabdeckungen Die Antennenabdeckungen können nachträglich an Radarsensoren VEGAPULS 68 montiert werden. Sie verhindern Staubablagerungen am Antennensystem. Weitere Informationen finden Sie in der Montageanleitung "Antennen- abdeckungen VEGAPULS 68" (Document-ID 33543). VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 14: Montieren

    Sie sind durch Kunst- stoffstopfen als Transportschutz verschlossen. Sie müssen diese Stopfen vor dem elektrischen Anschluss entfernen. NPT-Gewinde Bei Gerätegehäusen mit selbstdichtenden NPT-Gewinden können die Kabelverschraubungen nicht werkseitig eingeschraubt werden. Die VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 15: Messbereich

    Polarisation benutzt werden, um die Auswirkung von Störechos durch Drehen des Gerätes im Verbindungsflansch oder Einschraubstutzen merklich zu reduzieren. Die Lage der Polarisation ist durch Markierungen am Gerät gekennzeichnet. VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 16: Eignung Für Die Prozessbedingungen

    DIN/EN/IEC/ANSI/ISA/UL/CSA 61010-1 geeignet. Montagevorbereitungen - Hornantenne Der VEGAPULS 68 wird auch in Ausführungen geliefert, bei denen die Antenne einen größeren Durchmesser als der Prozessanschluss (Gewinde, Flansch) hat. Vor der Montage muss deshalb die Antenne vom Prozessanschluss demontiert werden. Gehen Sie wie folgt vor: 1.
  • Seite 17: Montagevorbereitungen - Parabolantenne

    (Gewinde, Flansch). Vor der Montage muss deshalb die Antenne vom Flansch demontiert werden. Gehen Sie wie folgt vor: 1. VEGAPULS 68 mit dem Flansch festspannen, z. B. in einem Schraubstock 2. Verbindungsstück (3) mit einem Schraubenschlüssel SW 22 an den Abflachungen festhalten 3.
  • Seite 18: Montagehinweise

    4 Montieren Hinweis: Achten Sie beim VEGAPULS 68 mit Spülluftanschluss darauf, dass die Bohrungen in der Antenne und im Prozessanschluss übereinstim- men. Nur so ist ein ausreichender Luftdurchsatz möglich (die Luft wird durch die Bohrungen auf das Feedsystem geleitet. Eine Spülung der Parabolantenne insgesamt ist dadurch nicht vorgesehen).
  • Seite 19: Ausrichtung

    Ist eine Montage in der Silomitte nicht möglich, kann der Sensor mit Hilfe einer optionalen Schwenkhalterung zur Behältermitte ausge- richtet werden. Die nachfolgende Beschreibung gibt einen einfachen Überblick über die Bestimmung des erforderlichen Neigungswinkel. VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 20 4 Montieren Abb. 9: Vorschlag für den Einbau nach Ausrichtung VEGAPULS 68 Der Neigungswinkel ist abhängig von den Behälterabmessungen. Er kann einfach mit einer geeigneten Libelle oder Wasserwaage am Sensor überprüft werden. Tipp: VEGA empfiehlt hierzu die Justierhilfe aus dem VEGA-Zubehörpro- gramm.
  • Seite 21 Mikrowellensignal sonst gestört werden könnte. Die optimale Montageposition ist gegenüber der Befüllung. Um starke Verschmutzungen zu vermeiden, ist der Abstand zu einem Filter oder Staubabzug möglichst groß zu wählen. VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 22 Abb. 11: Empfehlenswerte Rohrstutzenmontage Bei guten Reflexionseigenschaften des Füllguts können Sie den VEGAPULS 68 auch auf Rohrstutzen montieren, die höher als die Antennenlänge sind. Richtwerte der Stutzenhöhen finden Sie in der nachfolgenden Abbildung. Das Stutzenende sollte in diesem Fall glatt und gratfrei, wenn möglich sogar abgerundet sein.
  • Seite 23 150 mm/6" 800 mm Abb. 12: Abweichende Rohrstutzenmaße Tipp: Optional steht der VEGAPULS 68 auch mit einer Antennenverlän- gerung zur Verfügung. Damit kann die Antennenlänge werkseitig so gewählt werden, dass der Antennenrand 10 mm (0.4 in) aus dem Stutzen herausragt Montage im Mehrkam- Die Silowände in Mehrkammersilos sind häufig aus Profilwänden wie...
  • Seite 24: Behältereinbauten

    4 Montieren Abb. 14: Ausrichtung des VEGAPULS 68 zur Entleerung in der Silomitte Behältereinbauten Siloeinbauten, wie z. B. Leitern, Grenzschalter, Behälterverstre- bungen aber auch strukturierte Behälterwände können Störechos verursachen und das Nutzecho überlagern. Der Einbauort des Radarsensors sollte so gewählt werden, dass keine Einbauten die Mikrowellensignale kreuzen.
  • Seite 25 4 Montieren Tipp: Bei extremen Staubablagerungen im Antennensystem steht der VEGAPULS 68 mit Spülanschluss, z. B. für Luft zur Verfügung. Die Luft wird dabei über Kanäle im Antennensystem verteilt und hält es weit gehend frei von Staubablagerungen. Abb. 16: Spülluftanschluss bei Hornantenne Abb.
  • Seite 26 Bei diesen Anwendungen ist zu berücksichtigen, dass die Senso- ren für relativ langsame Füllstandänderungen ausgelegt sind. Beim Einsatz des VEGAPULS 68 auf einem beweglichen Arm ist die max. Messrate zu beachten (siehe Kapitel "Technische Daten"). VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 27: An Die Spannungsversorgung Anschließen

    Umgebungstemperatur erforderliche Temperaturbestän- digkeit und Brandsicherheit aufweist. Class 2-Netzteil: begrenzter Spannungs- und Leistungspegel, besondere Isolation gegen Stromkreise höherer Spannung. SELV (Safety Extra Low Voltage)-Netzteil: begrenzter Spannungspegel, besondere Isolation gegen Stromkreise höherer Spannung VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 28: Anschlussschritte

    7. Öffnungshebel der Klemmen nach unten drücken, die Klemmen- feder schließt hörbar 8. Korrekten Sitz der Leitungen in den Klemmen durch leichtes Ziehen prüfen 9. Schirm an die innere Erdungsklemme anschließen, die äußere Erdungsklemme mit dem Potenzialausgleich verbinden VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 29: Anschlussplan Zweikammergehäuse

    Die nachfolgenden Abbildungen gelten sowohl für die Nicht-Ex-, als auch für die Ex-d-Ausführung. Gehäuseübersicht Abb. 20: Zweikammergehäuse Gehäusedeckel - Anschlussraum Blindstopfen oder Anschlussstecker M12 x 1 für VEGADIS 61 (optional) Gehäusedeckel - Elektronikraum Filterelement für Luftdruckausgleich Kabelverschraubung VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 30 Federkraftklemmen für den Signalausgang Erdungsklemme zum Anschluss des Schutzleiters und des Schirms Federkraftklemmen für die Spannungsversorgung Information: Bitte beachten Sie, dass das Anzeige- und Bedienmodul nur im Elekt- ronikraum eingesetzt werden darf. VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 31: Einschaltphase

    4 ... 20 mA Abb. 23: Anschlussplan - Zweikammergehäuse Spannungsversorgung Signalausgang Einschaltphase Einschaltphase Nach dem Anschluss des VEGAPULS 68 an die Spannungsversor- gung bzw. nach Spannungswiederkehr führt das Gerät zunächst ca. 30 Sekunden lang einen Selbsttest durch: • Interne Prüfung der Elektronik •...
  • Seite 32: In Betrieb Nehmen Mit Dem Anzeige- Und Bedienmodul Plicscom

    4. Gehäusedeckel mit Sichtfenster fest verschrauben Der Ausbau erfolgt sinngemäß umgekehrt. Das Anzeige- und Bedienmodul wird vom Sensor versorgt, ein weite- rer Anschluss ist nicht erforderlich. Abb. 24: Anzeige- und Bedienmodul einsetzen VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 33: Bediensystem

    Sie bedienen das Gerät über die vier Tasten des Anzeige- und Be- dienmoduls. Auf dem LC-Display werden die einzelnen Menüpunkte angezeigt. Die Funktionen der einzelnen Tasten entnehmen Sie bitte der vorhergehenden Darstellung. VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 34: Inbetriebnahmeschritte

    Zur Durchführung dieses Abgleichs wird die Distanz bei vollem und leerem Behälter eingegeben, siehe folgendes Beispiel: 100% Abb. 26: Parametrierbeispiel Min.-/Max.-Abgleich Min. Füllstand = max. Messdistanz Max. Füllstand = min. Messdistanz VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 35 Cursor springt nun auf den Distanzwert. 2. Passend zum Prozentwert den passenden Distanzwert in Meter für den vollen Behälter eingeben. Beachten Sie dabei, dass der maximale Füllstand unterhalb des Totbereiches liegen muss. VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 36 Sie bitte, dass damit aber auch die Reaktionszeit der gesamten Messung länger wird und der Sensor auf schnelle Messwertverän- derungen nur noch verzögert reagiert. In der Regel genügt eine Zeit von wenigen Sekunden, um die Messwertanzeige weit gehend zu beruhigen. VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 37: Grundeinstellung - Linearisierungskurve

    Tasten ein, speichern Sie Ihre Eingaben und springen Sie mit der [->]-Taste zum nächsten Menüpunkt. Vorsicht: Beim Einsatz des VEGAPULS 68 mit entsprechender Zulassung als Teil einer Überfüllsicherung nach WHG ist folgendes zu beachten: Wird eine Linearisierungskurve gewählt, so ist das Messsignal nicht mehr zwangsweise linear zur Füllhöhe.
  • Seite 38 100 % = 100.0 l Display - Beleuchtung Eine werkseitig integrierte Hintergrundbeleuchtung ist über das Bedienmenü zuschaltbar. Die Funktion ist von der Höhe der Betriebs- spannung abhängig. Siehe "Technische Daten/Spannungsversor- gung". Beleuchtung VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 39: Diagnose - Kurvendarstellung

    Mit der Taste [OK] wird ein Untermenü mit Zoom-Funkti- onen geöffnet. Bei der "Echo- und Störechokurve" sind verfügbar: • "X-Zoom": Lupenfunktion für die Messentfernung • "Y-Zoom": 1-, 2-, 5- und 10-fache Vergrößerung des Signals in "dB" VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 40 Überprüfen Sie die Distanz zur Füllgutoberfläche, da bei einer falschen (zu großen) Angabe der aktuelle Füllstand als Störsignal abgespeichert wird. Somit kann in diesem Bereich der Füllstand nicht mehr erfasst werden. VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 41: Service - Erweiterte Einstellung

    Der Menüpunkt "Erweiterte Einstellung" bietet die Möglichkeit, den Service - Erweiterte Ein- stellung VEGAPULS 68 für Anwendungen zu optimieren, bei denen sich der Füllstand sehr schnell ändert. Wählen Sie hierzu die Funktion "schnel- le Füllstandänderung > 1 m/min.". Erweiterte Einstellung schnelle Füllstandänderung...
  • Seite 42: Grundeinstellung

    Dämpfung Linearisierung Linear Sensor-TAG Sensor Anzeigewert Distanz Erweiterte Einstellungen Keine Stromausgang - Kennlinie 4 … 20 mA Stromausgang - Max.-Strom 20 mA Sensorspezifische Grundeinstellung. Je nach Sensortyp, siehe Kapitel "Technische Daten". VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 43: Werkseinstellung

    English • Français • Espanõl • Pycckuu • Italiano • Netherlands • Japanese • Chinese Sprache Deutsch Spezialparameter sind Parameter, die mit der Bediensoftware PACTware auf der Serviceebene kundenspezifisch eingestellt werden. VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 44: Sensordaten Kopieren

    • Anzeigeeinheit • Skalierung Das 4 … 20 mA-Signal des Sensors wird ausgeschaltet, der Sensor nimmt einen konstanten Strom von 4 mA auf. Das Messsignal wird ausschließlich als digitales HART-Signal übertragen. VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 45 Seriennummer: 8-stellige Zahl, z. B. 12345678 Gerätetyp Seriennummer • Kalibrierdatum: Datum der werkseitigen Kalibrierung • Softwareversion: Ausgabestand der Sensorsoftware Kalibrierdatum Softwareversion • Letzte Änderung über PC: Das Datum der letzten Änderung von Sensorparametern über PC VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 46: Menüplan

    Linearisierungskurve Sensor-TAG Linear Sensor Display Grundeinstellung ▶ Display Diagnose Service Info Anzeigewert Anzeigeeinheit Skalierung Beleuchtung ▼ ▼ Skaliert 0 % = 0.0 l Volumen Ausgeschaltet ▼ 100 % = 100.0 l VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 47 Nicht aktiviert HART-Betriebsart Sensordaten kopieren Standard Sensordaten kopieren? Jetzt aktivieren? Adresse 0 Info Grundeinstellung Display Diagnose Service ▶ Info Gerätetyp Kalibrierdatum Letzte Änderung über PC 5.3 Sensormerkmale Softwareversion Jetzt anzeigen? Seriennummer VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 48: Sicherung Der Parametrierdaten

    Betriebsanleitung und anschließend zu archivieren. Sie stehen damit für mehrfache Nutzung bzw. für Servicezwecke zur Verfügung. Ist der VEGAPULS 68 mit einem Anzeige- und Bedienmodul ausge- stattet, so können die wichtigsten Daten aus dem Sensor in das An- zeige- und Bedienmodul gelesen werden. Die Vorgehensweise wird in der Betriebsanleitung "Anzeige- und Bedienmodul"...
  • Seite 49: In Betrieb Nehmen Mit Pactware Und Anderen Bedienprogrammen

    VEGACONNECT extern TWIST Abb. 28: Anschluss via VEGACONNECT extern I²C-Bus (Com.)-Schnittstelle am Sensor I²C-Anschlusskabel des VEGACONNECT VEGACONNECT USB-Kabel zum PC Erforderliche Komponenten: • VEGAPULS 68 • PC mit PACTware und passendem VEGA-DTM VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 50: Parametrierung Mit Pactware

    Hinweis: Bei Speisegeräten mit integriertem HART-Widerstand (Innen- widerstand ca. 250 Ω) ist kein zusätzlicher externer Widerstand erforderlich. Dies gilt z. B. für die VEGA-Geräte VEGATRENN 149A, VEGADIS 371, VEGAMET 381. Auch marktübliche Ex-Speisetrenner sind meist mit einem hinreichend großen Strombegrenzungswider- stand ausgestattet.
  • Seite 51: Parametrierung Mit Ams™ Und Pdm

    Parametrierung mit AMS™ und PDM Für VEGA-Sensoren stehen auch Gerätebeschreibungen als DD bzw. EDD für die Bedienprogramme AMS™ und PDM zur Verfügung. Die Gerätebeschreibungen sind in den aktuellen Versionen von AMS™ und PDM bereits enthalten. VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 52: Sicherung Der Parametrierdaten

    Es wird empfohlen, die Parametrierdaten zu dokumentieren bzw. zu speichern. Sie stehen damit für mehrfache Nutzung bzw. für Service- zwecke zur Verfügung. Die VEGA DTM Collection und PACTware in der lizenzierten, profes- sionellen Version bieten Ihnen die geeigneten Werkzeuge für eine systematische Projektspeicherung und -dokumentation.
  • Seite 53: Instandhalten Und Störungen Beseitigen

    Sollten diese Maßnahmen dennoch zu keinem Ergebnis führen, 24 Stunden Service- Hotline rufen Sie in dringenden Fällen die VEGA Service-Hotline an unter Tel. +49 1805 858550. Die Hotline steht Ihnen auch außerhalb der üblichen Geschäftszeiten an 7 Tagen in der Woche rund um die Uhr zur Verfügung. Da wir die- sen Service weltweit anbieten, erfolgt die Unterstützung in englischer...
  • Seite 54: Fehlermeldungen Über Das Anzeige- Und Bedienmodul

    Vor Ort durch den Anwender In beiden Fällen ist die Angabe der Sensorseriennummer erforderlich. Die Seriennummer finden Sie auf dem Typschild des Gerätes, im Inneren des Gehäuses oder auf dem Lieferschein zum Gerät. VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 55: Softwareupdate

    Das ausgefüllte Formular und eventuell ein Sicherheitsdatenblatt außen auf der Verpackung anbringen • Bitte erfragen Sie die Adresse für die Rücksendung bei der für Sie zuständigen Vertretung. Sie finden diese auf unserer Homepage www.vega.com. VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 56: Ausbauen

    Mensch und Umwelt und ermöglicht eine Wiederverwendung von wertvollen Rohstoffen. Werkstoffe: siehe Kapitel "Technische Daten" Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu ent- sorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 57: Anhang

    5,5 … 16,7 kg (12.1 … 36.8 lbs), je nach Flanschgröße und Gehäuse Ʋ Prozessanschluss - Schwenkhalte- 6,5 … 17,7 kg (14.33 … 39 lbs), je nach Flanschgröße rung mit Flansch und Gehäuse VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 58: Messcharakteristiken Und Leistungsdaten Messfrequenz

    Idealer Reflektor, z. B. Metallplatte 2 x 2 m Ʋ Störreflexionen Größtes Störsignal 20 dB kleiner als Nutzsignal Messcharakteristiken und Leistungsdaten Messfrequenz K-Band Bei induktiver Last ohmscher Anteil mindestens 25 Ω/mH. VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 59 Abb. 31: Messabweichung VEGAPULS 68 mit Hornantenne Entspricht Bereich mit 50 % der abgestrahlten Leistung Zeit bis zur richtigen Ausgabe (max. 10 % Abweichung) des Füllstandes bei einer sprunghaften Füllstandände- rung. Inkl. Nichtlinearität, Hysterese und Nichtwiederholbarkeit. VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 60 -1 … 1 bar/-100 … 100 kPa (-14.5 … 14.5 psig) nicht dichtend Behälterdruck bezogen auf Flansch- siehe Zusatzanleitung "Flansche nach DIN-EN-ASME- Nenndruckstufe JIS" Bezogen auf den Nennmessbereich, im Temperaturbereich -40 … +80 °C . VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 61 316Ti Ʋ Dichtung FKM, FFKM (Kalrez 6375) Ʋ für Rohrdurchmesser 6 mm Ʋ Öffnungsdruck 0,5 bar (7.252 psi) Ʋ Nenndruckstufe PN 250 Geprüft nach den Richtlinien des Germanischen Lloyd, GL-Kennlinie 2. VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 62 Galvanische Trennung zwischen Elektronik und metallischen Geräteteilen Ʋ Bemessungsspannung 500 V AC Elektrische Schutzmaßnahmen Schutzart IP 66/IP 67 (NEMA Type 4X) Überspannungskategorie (IEC 61010-1) Ʋ bis 2000 m (6562 ft) über Meeres- spiegel VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 63: Funktionale Sicherheit (Sil)

    ~ 87mm (3 ") ø 84mm ") M12x1 M20x1,5/ ½ NPT Abb. 34: Zweikammergehäuse (bei eingebautem Anzeige- und Bedienmodul vergrößert sich die Gehäusehöhe um 9 mm/0.35 in) Bei Einsatz mit erfüllter Gehäuseschutzart VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 64: Vegapuls 68, Hornantenne In Gewindeausführung

    1½" ø40 2" ø48 3" ø75 4" ø95 inch 3.94" ø1.58" 1½" 4.72" ø1.89" 2" 8.50" ø2.95" 3" 16.93" ø3.74" 4" Abb. 35: VEGAPULS 68, Hornantenne in Gewindeausführung Standard Mit Temperaturzwischenstück VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 65: Vegapuls 68, Hornantenne In Gewindeausführung Mit Spülluftanschluss

    ø2.95" 3" 16.93" ø3.74" 4" Abb. 36: VEGAPULS 68, Hornantenne in Gewindeausführung mit Spülluftanschluss und Rückschlagventil (optio- nal) Standard Mit Temperaturzwischenstück Spülluftanschluss G⅛ A zur Montage eines geeigneten Adapters Rückschlagventil - lose beigelegt (bei nicht-Ex optional, bei Ex im Lieferumfang), für Rohrdurchmesser 6 mm...
  • Seite 66: Vegapuls 68, Hornantenne In Gewindeausführung Mit Antennenverlängerung

    ø2.95" 3" 20.87" ø3.74" 4" Abb. 37: VEGAPULS 68, Hornantenne in Gewindeausführung mit Spülluftanschluss, Antennenverlängerung und Rückschlagventil (optional) Standard Mit Temperaturzwischenstück Eine Antennenverlängerung bewirkt abhängig von den Produkteigenschaften eine Verringerung der Empfind- lichkeit im Nahbereich. Je nach Länge ist anlagenseits für eine geeignete Abstützung der Antennenverlänge- rung zu sorgen.
  • Seite 67: Vegapuls 68, Hornantenne In Flanschausführung

    0.94" 7.50" 8xø0.75" 3.74" 16.93" 16.93" 6" 150 lb 279,4 25,4 241,3 8xø22,4 6" 150 lb 11.00" 1.00" 9.50" 8xø0.88" 3.74" Abb. 38: VEGAPULS 68, Hornantenne in Flanschausführung Standard Mit Temperaturzwischenstück VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 68: Vegapuls 68, Hornantenne In Flanschausführung Mit Spülluftanschluss

    1.00" 9.50" 8xø0.88" 3.74" 16.93" Abb. 39: VEGAPULS 68, Hornantenne in Flanschausführung mit Spülluftanschluss Standard Mit Temperaturzwischenstück Spülluftanschluss G⅛ A zur Montage eines geeigneten Adapters Rückschlagventil - lose beigelegt (bei nicht-Ex optional, bei Ex im Lieferumfang), für Rohrdurchmesser 6 mm...
  • Seite 69: Vegapuls 68, Hornantenne Und Schwenkhalterung

    3" 7.5" 0.45" 6" 4x ø 0.75" 9" 0.45" 7.5" 8x ø 0.75" 4" 228,6 11,5 190,5 8x ø 19,1 4" Abb. 40: VEGAPULS 68, Hornantenne und Schwenkhalterung Standard Mit Temperaturzwischenstück VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 70: Vegapuls 68, Hornantenne, Schwenkhalterung Und Spülluftanschluss

    11,5 190,5 8x ø 19,1 4" Abb. 41: VEGAPULS 68, Hornantenne, Schwenkhalterung und Spülluftanschluss und Rückschlagventil Standard Mit Temperaturzwischenstück Spülluftanschluss G⅛ A zur Montage eines geeigneten Adapters Rückschlagventil - lose beigelegt (bei nicht-Ex optional, bei Ex im Lieferumfang), für Rohrdurchmesser 6 mm...
  • Seite 71: Vegapuls 68, Parabolantenne In Gewindeausführung

    10 Anhang VEGAPULS 68, Parabolantenne in Gewindeausführung SW 46 mm (1.81") G1½A / 1½ NPT ø 244 mm (9.61") Abb. 42: VEGAPULS 68, Parabolantenne in Gewindeausführung Standard Mit Temperaturzwischenstück VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 72: Vegapuls 68, Parabolantenne In Flanschausführung

    228,6 23,9 190,5 8xø19,1 4" 150 lb 6" 150 lb 279,4 25,4 241,3 8xø22,4 6" 150 lb 11.00" 1.00" 9.50" 8xø0.88" Abb. 43: VEGAPULS 68, Parabolantenne in Flanschausführung Standard Mit Temperaturzwischenstück VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 73: Vegapuls 68, Parabolantenne Und Schwenkhalterung

    190,5 11,5 152,4 4x ø 19,1 3" 9" 0.45" 7.5" 8x ø 0.75" 4" 228,6 11,5 190,5 8x ø 19,1 4" Abb. 44: VEGAPULS 68, Parabolantenne und Schwenkhalterung Standard Mit Temperaturzwischenstück VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 74: Vegapuls 68, Parabolantenne Und Schwenkhalterung Mit Spülluftanschluss

    Abb. 45: VEGAPULS 68, Parabolantenne und Schwenkhalterung Standard Mit Temperaturzwischenstück Spülluftanschluss G⅛ A zur Montage eines geeigneten Adapters Rückschlagventil - lose beigelegt (bei nicht-Ex optional, bei Ex im Lieferumfang), für Rohrdurchmesser 6 mm VEGAPULS 68 • 4 … 20 mA/HART - Vierleiter...
  • Seite 75: Gewerbliche Schutzrechte

    Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectuel- le. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com.
  • Seite 76 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen vorbehalten © VEGA Grieshaber KG, Schiltach/Germany 2017 VEGA Grieshaber KG Telefon +49 7836 50-0 Am Hohenstein 113 Fax +49 7836 50-201 77761 Schiltach E-Mail: info.de@vega.com...
