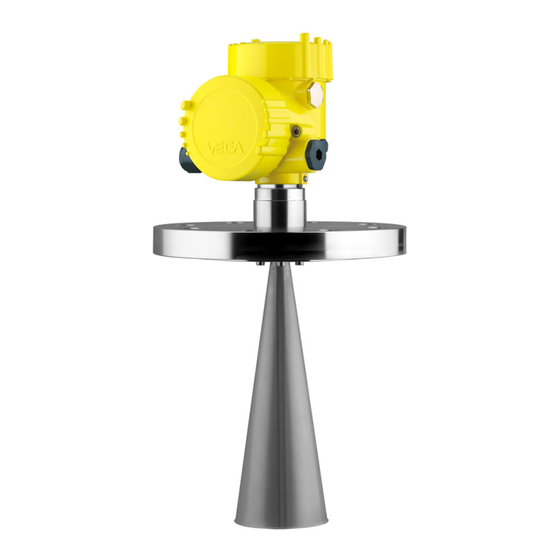

VEGA VEGAPULS SR 68 Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für VEGAPULS SR 68:
- Betriebsanleitung (104 Seiten) ,
- Kurzanleitung (24 Seiten) ,
- Kurz- betriebsanleitung (24 Seiten)
Verwandte Anleitungen für VEGA VEGAPULS SR 68
Inhaltszusammenfassung für VEGA VEGAPULS SR 68
- Seite 1 Betriebsanleitung Radarsensor zur kontinuierlichen Füllstandmessung von Schüttgütern VEGAPULS SR 68 4 … 20 mA/HART - Vierleiter Document ID: 38295...
-
Seite 2: Schnellstart
Weitere Informationen siehe Kapitel "An die Spannungsversorgung anschließen". Parameter einstellen 1. Gehen Sie über das Anzeige- und Bedienmodul in das Menü "Inbetriebnahme". 2. Wählen Sie im Menüpunkt "Medium" das Medium Ihrer Anwen- dung, z. B. "Pulver/Staub". VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... - Seite 3 1. Im Menü "Weitere Einstellungen", Menüpunkt "Dämpfung" die gewünschte Dämpfung des Ausgangssignals einstellen. 2. Im Menüpunkt "Stromausgang" die Ausgangskennlinie auswäh- len. Damit ist der Schnellstart abgeschlossen. Weitere Informationen siehe Kapitel "Parametrierung". VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
-
Seite 4: Inhaltsverzeichnis
In Betrieb nehmen mit anderen Systemen DD-Bedienprogramme ....................54 Field Communicator 375, 475 ..................54 Diagnose, Asset Management und Service Wartung.......................... 55 Messwert- und Ereignisspeicher ..................55 Asset-Management-Funktion ..................56 VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... - Seite 5 11.1 Technische Daten ......................66 11.2 Maße ..........................72 Sicherheitshinweise für Ex-Bereiche Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheits- hinweise. Diese sind Bestandteil der Betriebsanleitung und liegen jedem Gerät mit Ex-Zulassung bei. Redaktionsstand: 2013-05-16 VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
-
Seite 6: Zu Diesem Dokument
Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende Reihenfolge. → Handlungsschritt Dieser Pfeil kennzeichnet einen einzelnen Handlungsschritt. Handlungsfolge Vorangestellte Zahlen kennzeichnen aufeinander folgende Hand- lungsschritte. Batterieentsorgung Dieses Symbol kennzeichnet besondere Hinweise zur Entsorgung von Batterien und Akkus. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 7: Zu Ihrer Sicherheit
Fachpersonal durchgeführt werden. Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Der VEGAPULS SR 68 ist ein Sensor zur kontinuierlichen Füllstand- messung. Detaillierte Angaben zum Anwendungsbereich finden Sie im Kapitel "Produktbeschreibung". -
Seite 8: Ce-Konformität
Das Gerät muss unempfindlich gegen Störimmissionen sein, auch gegen solche, die unerwünschte Betriebszustände verursachen Vom Hersteller nicht ausdrücklich genehmigte Änderungen führen zum Erlöschen der Betriebserlaubnis nach FCC/IC. Das Gerät ist konform zu RSS-210 der IC-Vorschriften. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 9: Umwelthinweise
DIN EN ISO 14001 zertifiziert. Helfen Sie uns, diesen Anforderungen zu entsprechen und beachten Sie die Umwelthinweise in dieser Betriebsanleitung: • Kapitel "Verpackung, Transport und Lagerung" • Kapitel "Entsorgen" VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 10: Produktbeschreibung Aufbau
Alternativ finden Sie die Daten über Ihr Smartphone: • Smartphone-App "VEGA Tools" aus dem "Apple App Store " oder dem "Google Play Store" herunterladen • Data-Matrix-Code auf dem Typschild des Gerätes scannen oder VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 11: Arbeitsweise
– Ex-spezifischen "Sicherheitshinweisen" (bei Ex-Ausführungen) – Ggf. weiteren Bescheinigungen Arbeitsweise Anwendungsbereich Der VEGAPULS SR 68 ist ein Radarsensor zur kontinuierlichen Mes- sung von Schüttgütern auch unter schwierigen Prozessbedingungen. Er eignet sich besonders zur Füllstandmessung in hohen Silos und großen Bunkern. -
Seite 12: Zubehör Und Ersatzteile
Signalleitung eingeschleift. Weitere Informationen finden Sie in der Betriebsanleitung "VEGADIS 62" (Document-ID 36469). PLICSMOBILE T61 Das PLICSMOBILE T61 ist eine externe GSM/GPRS-Funkeinheit zur Übertragung von Messwerten und zur Fernparametrierung von VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... - Seite 13 Der Antennenanpasskegel dient zur optimalen Übertragung der Mik- rowellen und zum Abdichten gegenüber dem Prozess. Weitere Informationen finden Sie in der Betriebsanleitung "Antennen- anpasskegel VEGAPULS 62 und 68" (Document-ID 31381). VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
-
Seite 14: Montieren
Flansch) hat. Vor der Montage muss deshalb die Antenne vom Prozessanschluss demontiert werden. Gehen Sie wie folgt vor: 1. Innensechskantschrauben (3) am Antennensockel mit einem Innensechskantschlüssel (Größe 3) lösen 2. Antenne (4) abnehmen VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 15: Montagevorbereitungen - Parabolantenne
Durchmesser hat als der Prozessanschluss (Gewinde, Flansch). Vor der Montage muss deshalb die Antenne vom Flansch demontiert werden. Gehen Sie wie folgt vor: 1. VEGAPULS SR 68 mit dem Flansch festspannen, z. B. in einem Schraubstock 2. Verbindungsstück (3) mit einem Schraubenschlüssel (Schlüssel- weite 22) an den Abflachungen festhalten 3. -
Seite 16: Montagehinweise
Anteils. Durch Drehen des Gerätes im Verbindungsflansch oder Einschraubstutzen kann die Polarisation genutzt werden, um die Auswirkung von Störechos zu reduzieren. Die Lage der Polarisation ist durch eine Markierung am Prozessan- schluss des Gerätes gekennzeichnet. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 17: Montageposition
Mikrowellensignal sonst gestört werden könnte. Die optimale Montageposition ist gegenüber der Befüllung. Um starke Verschmutzungen zu vermeiden, ist der Abstand zu einem Filter oder Staubabzug möglichst groß zu wählen. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... - Seite 18 Montage nicht im Befüllstrom erfolgen, da das Mikrowellensignal sonst gestört wird. Die optimale Montageposition ist neben der Befül- lung. Um starke Verschmutzungen zu vermeiden, ist der Abstand zu einem Filter oder Staubabzug möglichst groß zu wählen. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 19 4 Montieren Abb. 10: Montage des Radarsensors bei einströmendem Füllgut Stutzen Bevorzugt sollten Sie den Rohrstutzen so dimensionieren, dass der Antennenrand etwas aus dem Stutzen herausragt. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 20 Abstand zwischen Antenne und Stutzen durch die Neigung des Sensors verringert. Evtl. entstehen dadurch zusätzliche Störreflexionen, die das Messergebnis im Nahbereich beeinträchti- gen können. Abb. 13: Abstand zwischen Antenne und Stutzen bei Hornantenne VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 21 800 mm 95 mm Stutzendurchmesser d Stutzenlänge h Empfohlener Anten- nendurchmesser 1½" 3.9 in 1½" 2" 5.9 in 2" 3" 9.8 in 3" 4" 19.7 in 4" 6" 31.5 in 4" VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 22 Ist eine Montage in der Silomitte nicht möglich, kann der Sensor mit Hilfe einer optionalen Schwenkhalterung zur Behältermitte ausge- richtet werden. Die nachfolgende Beschreibung gibt einen einfachen Überblick über die Bestimmung des erforderlichen Neigungswinkel. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 23 4 Montieren Abb. 17: Vorschlag für den Einbau nach Ausrichtung VEGAPULS SR 68 Der Neigungswinkel ist abhängig von den Behälterabmessungen. Er kann einfach mit einer geeigneten Libelle oder Wasserwaage am Sensor überprüft werden. Die nachfolgende Tabelle gibt den Abstand "a" zwischen Einbau- position und Behältermitte in Abhängigkeit von der Messdistanz für...
- Seite 24 Störechoreflexion. Abb. 18: Glatte Profile mit Streublenden abdecken Rührwerke Bei Rührwerken im Behälter sollten Sie eine Störsignalausblendung bei laufendem Rührwerk durchführen. Somit ist sichergestellt, dass die Störreflektionen des Rührwerks in unterschiedlichen Positionen abgespeichert werden. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 25 Bei diesen Anwendungen ist zu berücksichtigen, dass die Sensoren für relativ langsame Füllstandänderungen ausgelegt sind. Beim Ein- satz des VEGAPULS SR 68 auf einem beweglichen Arm ist die max. Messrate zu beachten (siehe Kapitel "Technische Daten"). Montage in der Behälteri- Geräte für einen Temperaturbereich bis 250 °C bzw.
- Seite 26 Ist der Radarsensor sehr dicht an der stark strukturierten Behälterwand montiert, kann es zu erheblichen Störreflexionen kom- men. Der Sensor sollte deshalb in einem möglichst großen Abstand zur Trennwand eingebaut werden. Die optimale Montage erfolgt an VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 27 Siloaußenwand mit einer Sensorausrichtung zur Entleerung in der Silomitte. Abb. 23: Montage des VEGAPULS SR 68 in Mehrkammersilos Abb. 24: Ausrichtung des VEGAPULS SR 68 zur Entleerung in der Silomitte Staubablagerungen Um starke Anhaftungen und Staubablagerungen im Antennensystem zu vermeiden, sollte der Sensor nicht direkt am Staubabzug des Behälters montiert werden.
- Seite 28 Abb. 26: Spülluftanschluss bei Parabolantenne In der Praxis hat es sich gezeigt, dass ein Druck von ca. 0,2 … 1 bar für einen ausreichenden Luftstrom sorgt (siehe Diagramm im Kapitel "Technische Daten", "Spülluftanschluss". VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
-
Seite 29: An Die Spannungsversorgung Anschließen
Erdung beidseitig auf Erdpotenzial. Im Sensor muss der Schirm direkt an die innere Erdungsklemme angeschlossen werden. Die äußere Erdungs- klemme am Gehäuse muss niederimpedant mit dem Potenzialaus- gleich verbunden sein. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 30: Anschluss
2. Überwurfmuttern der Kabelverschraubungen lösen 3. Anschlusskabel des Signalausganges ca. 10 cm (4 in) abman- teln, Aderenden ca. 1 cm (0.4 in) abisolieren 4. Kabel durch die Kabelverschraubung in den Sensor schieben VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 31: Anschlussplan Zweikammergehäuse
Hierzu Klemmenblock mit einem kleinen Schrau- bendreher anheben und herausziehen. Beim Wiederaufstecken muss er hörbar einrasten. Anschlussplan Zweikammergehäuse Die nachfolgenden Abbildungen gelten sowohl für die Nicht-Ex-, als auch für die Ex-d-Ausführung. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 32: Anschlussraum Bei Netzspannung
Abb. 29: Anschlussraum Zweikammergehäuse bei Netzspannung Klemme Funktion Polarität Spannungsversorgung Spannungsversorgung 4 … 20 mA-Ausgang (aktiv) 4 … 20 mA-Ausgang (passiv) + Masse Ausgang Funktionserde bei Installation nach CSA VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 33: Anschlussraum Bei Kleinspannung
Ausgangssignal springt auf den eingestellten Störstrom Sobald ein plausibler Messwert gefunden ist, wird der zugehörige Strom auf der Signalleitung ausgegeben. Der Wert entspricht dem aktuellen Füllstand sowie den bereits durchgeführten Einstellungen, z. B. dem Werksabgleich. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 34: In Betrieb Nehmen Mit Dem Anzeige- Und Bedienmodul Anzeige- Und Bedienmodul Einsetzen
Der Ausbau erfolgt sinngemäß umgekehrt. Das Anzeige- und Bedienmodul wird vom Sensor versorgt, ein weite- rer Anschluss ist nicht erforderlich. Abb. 31: Einsetzen des Anzeige- und Bedienmoduls beim Einkammergehäuse im Elektronikraum VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 35: Bediensystem
Messwertanzeige nachrüsten wollen, ist ein erhöhter Deckel mit Sichtfenster erforderlich. Bediensystem Abb. 33: Anzeige- und Bedienelemente 1 LC-Display Bedientasten • Tastenfunktionen [OK]-Taste: – In die Menüübersicht wechseln – Ausgewähltes Menü bestätigen – Parameter editieren – Wert speichern VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 36: Parametrierung
In der Betriebsanleitung "Anzeige- und Bedienmodul" finden Sie auch die Beschreibung der Menübereiche "Display" und "Info". Im Hauptmenüpunkt "Inbetriebnahme" sollten zur optimalen Einstel- lung der Messung die einzelnen Untermenüpunkte nacheinander VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... - Seite 37 Dieser Menüpunkt ermöglicht es Ihnen, den Sensor an die Messbe- dingungen anzupassen. Die Einstellmöglichkeiten hängen von der getroffenenen Auswahl "Flüssigkeit" oder "Schüttgut" unter "Medium" Bei "Flüssigkeit" stehen folgende Auswahlmöglichkeiten zur Verfü- gung: VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 38 – Behälter wird sehr häufig befüllt und entleert • Behälter: – Stutzen vorhanden – Große Rührwerksflügel aus Metall – Strömungsbrecher, Heizschlangen • Prozess-/Messbedingungen: – Kondensatbildung, Produktablagerungen durch Bewegung – Starke Trombenbildung – Stark bewegte Oberfläche, Schaumbildung VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 39 – Bei Außenanlagen Ablagerung von Wasser oder Schnee auf der Behälterdecke möglich Transportabler Kunststofftank: • Behälter: – Material und Dicke unterschiedlich – Messung durch die Behälterdecke • Prozess-/Messbedingungen: – Messwertsprung beim Behältertausch VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 40 Trennschichten somit zu Fehlmessungen führen können. Wenn Sie die Gesamthöhe beider Flüssigkeiten sicher messen wol- len, kontaktieren Sie unseren Service oder verwenden Sie ein Gerät zur Trennschichtmessung. Bei "Schüttgut" stehen folgende Auswahlmöglichkeiten zur Verfügung: VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 41 • Einstellung für alle Anwendungen, die nicht typisch Füllstandmes- sung sind • Sensor akzeptiert jegliche Messwertänderung innerhalb des Messbereichs sofort • Typische Anwendungen: – Gerätedemonstration – Objekterkennung/-überwachung (zusätzliche Einstellungen erforderlich) VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 42 Um die eigentliche Füllguthöhe anzeigen zu können, muss eine Zu- weisung der gemessenen Distanz zur prozentualen Höhe erfolgen. Zur Durchführung dieses Abgleichs wird die Distanz bei vollem und leerem Behälter eingegeben, siehe folgendes Beispiel: VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 43 2. Mit [OK] den Prozentwert editieren und den Cursor mit [->] auf die gewünschte Stelle setzen. 3. Den gewünschten Prozentwert mit [+] einstellen und mit [OK] speichern. Der Cursor springt nun auf den Distanzwert. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 44 Menüpunkt wird die Messsicherheit des Füllstandechos als dB-Wert angezeigt. Die Messsicherheit ist Signalstärke minus Rauschen. Je größer der Wert ist, desto sicherer funktioniert die Messung. Bei einer funktionierenden Messung sind die Werte > 10 dB. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 45 Echokurve angezeigt und genutzt werden, um Signalverände- rungen über die Betriebszeit zu erkennen. Zusätzlich kann die Echo- kurve der Inbetriebnahme auch im Echokurvenfenster eingeblendet und mit der aktuellen Echokurve verglichen werden. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 46 5. Alle in diesem Bereich vorhandenen Störsignale werden nun nach Bestätigen mit [OK] vom Sensor erfasst und abgespeichert. Hinweis: Überprüfen Sie die Distanz zur Füllgutoberfläche, da bei einer falschen (zu großen) Angabe der aktuelle Füllstand als Störecho VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 47 Beim Einsatz von Geräten mit entsprechender Zulassung als Teil einer Überfüllsicherung nach WHG ist folgendes zu beachten: Wird eine Linearisierungskurve gewählt, so ist das Messsignal nicht mehr zwangsweise linear zur Füllhöhe. Dies ist vom Anwender insbe- VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 48 Schleppzeiger Messwert: Zurücksetzen der gemessenen Min.- und Max.-Distanzen auf den aktuellen Messwert. Die folgende Tabelle zeigt die Defaultwerte des Gerätes. Je nach Geräteausführung sind nicht alle Menüpunkte verfügbar bzw. unter- schiedlich belegt: VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
-
Seite 49: Sicherung Der Parametrierdaten
Nutzung bzw. für Servicezwecke zur Verfügung. Ist das Gerät mit einem Anzeige- und Bedienmodul ausgestattet, so können Daten aus dem Sensor in das Anzeige- und Bedienmodul gespeichert werden. Die Vorgehensweise wird in der Betriebsan- VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... - Seite 50 Gerät auf ein anderes Gerät des gleichen Typs zu übertragen. Sollte ein Austausch des Sensors erforderlich sein, so wird das Anzeige- und Bedienmodul in das Austauschgerät gesteckt und die Daten ebenfalls im Menüpunkt "Sensordaten kopieren" in den Sensor geschrieben. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
-
Seite 51: In Betrieb Nehmen Mit Pactware
Dies gilt z. B. für die VEGA-Geräte VEGATRENN 149A, VEGAMET 381 und VEGAMET 391. Auch marktübliche Ex-Speisetrenner sind meist mit einem hinreichend großen Strombegrenzungswiderstand ausgestattet. In diesen Fällen kann der Schnittstellenwandler parallel VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 52: Parametrierung
Vollversion. In der Standardversion sind alle Funktionen für eine komplette Inbetriebnahme bereits enthalten. Ein Assistent zum einfachen Projektaufbau vereinfacht die Bedienung erheblich. Auch das Speichern/Drucken des Projektes sowie eine Import-/Exportfunktion sind Bestandteil der Standardversion. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 53: Sicherung Der Parametrierdaten
CD über Ihre zuständige Vertretung. Sicherung der Parametrierdaten Es wird empfohlen, die Parametrierdaten über PACTware zu dokumentieren bzw. zu speichern. Sie stehen damit für mehrfache Nutzung bzw. für Servicezwecke zur Verfügung. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 54: In Betrieb Nehmen Mit Anderen Systemen
Die Dateien können auf www.vega.com/downloads und "Software" heruntergeladen werden. Field Communicator 375, 475 Für das Gerät stehen Gerätebeschreibungen als EDD zur Parametrie- rung mit dem Field Communicator 375 bzw. 475 zur Verfügung. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 55: Diagnose, Asset Management Und Service
Über einen PC mit PACTware/DTM bzw. das Leitsystem mit EDD werden die Daten ausgelesen. Echokurvenspeicher Die Echokurven werden hierbei mit Datum und Uhrzeit und den dazu- gehörigen Echodaten gespeichert. Der Speicher ist in zwei Bereiche aufgeteilt: VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 56: Asset-Management-Funktion
Funktionskontrolle (Function check): Am Gerät wird gearbeitet, der Messwert ist vorübergehend ungültig (z. B. während der Simula- tion). Diese Statusmeldung ist per Default inaktiv. Eine Aktivierung durch den Anwender über PACTware/DTM oder EDD ist möglich. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... - Seite 57 – Gerät befindet sich noch – Ende der Einschaltphase in der Einschaltphase, der abwarten Ermittle Mess- Messwert konnte noch nicht – Dauer je nach Ausführung wert ermittelt werden und Parametrierung bis ca. 3 min. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 58 Beseitigung. Code Ursache Beseitigung Textmeldung S600 – Temperatur der Elektronik – Umgebungstemperatur im nicht spezifizierten prüfen Unzulässige Bereich – Elektronik isolieren Elektroniktem- – Gerät mit höherem Tempe- peratur raturbereich einsetzen VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
-
Seite 59: Störungen Beseitigen
– Evt. vorhandene Störechos beseitigen – Sensorposition und Aus- richtung optimieren Störungen beseitigen Verhalten bei Störungen Es liegt in der Verantwortung des Anlagenbetreibers, geeignete Maß- nahmen zur Beseitigung aufgetretener Störungen zu ergreifen. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... - Seite 60 Messfehlern bei: • Konstantem Füllstand • Befüllung • Entleerung Die Bilder in der Spalte "Fehlerbild" zeigen jeweils den tatsächlichen Füllstand gestrichelt und den vom Sensor angezeigten Füllstand als durchgezogene Linie. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 61 – Amplitude oder Ort eines Stö- – Ursache der veränderten Stö- rechos hat sich geändert (z. B. rechos ermitteln, Störsignalaus- Kondensat, Produktablagerun- blendung mit z. B. Kondensat gen); Störsignalausblendung durchführen passt nicht mehr VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 62 – Verschmutzungen an der Antenne beseitigen – Störende Einbauten im Nahbe- reich durch Ändern der Polari- sationsrichtung minimieren – Nach Beseitigung der Stö- rechos muss Störsignalaus- blendung gelöscht werden. Neue Störsignalausblendung durchführen VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
-
Seite 63: Elektronikeinsatz Tauschen
24 Stunden Service- Sollten diese Maßnahmen dennoch zu keinem Ergebnis führen, Hotline rufen Sie in dringenden Fällen die VEGA Service-Hotline an unter Tel. +49 1805 858550. Die Hotline steht Ihnen auch außerhalb der üblichen Geschäftszeiten an 7 Tagen in der Woche rund um die Uhr zur Verfügung. -
Seite 64: Softwareupdate
Das ausgefüllte Formular und eventuell ein Sicherheitsdatenblatt außen auf der Verpackung anbringen • Bitte erfragen Sie die Adresse für die Rücksendung bei der für Sie zuständigen Vertretung. Sie finden diese auf unserer Homepage www.vega.com. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 65: Ausbauen
EG und den entsprechenden nationalen Gesetzen. Führen Sie das Gerät direkt einem spezialisierten Recyclingbetrieb zu und nutzen Sie dafür nicht die kommunalen Sammelstellen. Diese dürfen nur für privat genutzte Produkte gemäß WEEE-Richtlinie genutzt werden. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 66: Anhang
50 Nm (36.88 lbf ft) Eingangsgröße Messgröße Die Messgröße ist der Abstand zwischen dem Prozess- anschluss des Sensors und der Füllgutoberfläche. Die Bezugsebene ist die Dichtfläche am Sechskant bzw. die Unterseite des Flansches. VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... - Seite 67 Ʋ PV (Primary Value) Distanz zum Füllstand Ʋ SV (Secondary Value) Füllhöhe als Prozentwert Ʋ TV (Third Value) Linearisierter Prozentwert Ʋ QV (Fourth Value) Skalierter Messwert Messauflösung digital < 1 mm (0.039 in) VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 68 ±0,03 %/10 K bezogen auf die 16 mA-Spanne bzw. max. ±0,3 % Abweichung am Stromausgang durch < ±15 µA Analog-Digital-Wandlung Abweichung am Stromausgang durch < ±150 µA starke, hochfrequente elektromagneti- sche Felder im Rahmen der EN 61326 VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 69 2 m bei Schüttgutanwendungen, bis das Ausgangssignal zum ersten Mal 90 % seines Beharrungswertes angenommen hat (IEC 61298-2). Außerhalb des angegebenen Abstrahlwinkels hat die Energie des Radarsignals einen um 50 % (-3 dB) abge- senkten Pegel EIRP: Equivalent Isotropic Radiated Power VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 70 Stecker M12 x 1 Aderquerschnitt (Federkraftklemmen) Ʋ Massiver Draht, Litze 0,2 … 2,5 mm² (AWG 24 … 14) Ʋ Litze mit Aderendhülse 0,2 … 1,5 mm² (AWG 24 … 16) VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 71 ±1 °C (1.8 °F) Spannungsversorgung Betriebsspannung Ʋ Ausführung für Kleinspannung 9,6 … 48 V DC, 20 … 42 V AC, 50/60 Hz Ʋ Ausführung für Netzspannung 90 … 253 V AC, 50/60 Hz VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
-
Seite 72: Maße
Geräte mit Zulassungen können je nach Ausführung abweichende technische Daten haben. Bei diesen Geräten sind deshalb die zugehörigen Zulassungsdokumente zu beachten. Diese sind im Gerätelieferumfang enthalten oder können auf www.vega.com und "VEGA Tools" sowie auf www.vega.com/downloads und "Zulassungen" heruntergeladen werden. -
Seite 73: Vegapuls Sr 68, Hornantenne In Gewindeausführung
ø40 2" ø48 3" ø75 4" ø95 inch 3.94" ø1.58" 1½" 4.72" ø1.89" 2" 8.50" ø2.95" 3" 16.93" ø3.74" 4" Abb. 51: VEGAPULS SR 68, Hornantenne in Gewindeausführung Standard Mit Temperaturzwischenstück bis 250 °C VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 74: Vegapuls Sr 68, Hornantenne In Flanschausführung
3.94" ø1.58" 1½" ø40 1½" 4.72" ø1.89" 2" ø48 2" 8.50" ø2.95" 3" ø75 3" 16.93" ø3.74" 4" ø95 4" Abb. 52: VEGAPULS SR 68, Hornantenne in Flanschausführung Standard Mit Temperaturzwischenstück bis 250 °C VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 75: Vegapuls Sr 68, Hornantenne Und Schwenkhalterung
4" ø 95 inch 3.94" ø 1.58" 1½" 2" 4.72" ø 1.89" 3" 8.50" ø 2.95" 16.93" ø 3.74" 4" Abb. 53: VEGAPULS SR 68, Hornantenne und Schwenkhalterung Standard Mit Temperaturzwischenstück bis 250 °C VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 76: Vegapuls Sr 68, Parabolantenne Und Schwenkhalterung
11 Anhang VEGAPULS SR 68, Parabolantenne und Schwenkhalterung Abb. 54: VEGAPULS SR 68, Parabolantenne und Schwenkhalterung Standard Mit Temperaturzwischenstück bis 200 °C VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter... -
Seite 77: Gewerbliche Schutzrechte
Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectuel- le. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com. - Seite 78 Fehlermeldungen 56 Feuchtigkeit 14 Funktionsprinzip 11 Tastenfunktion 35 Typschild 10 HART-Widerstand 51 Hauptmenü 36 Überfüllsicherung nach WHG 47 Unterflurkasten 26 Kabeleinführung 29 Kurvenanzeige Verpackung 11 – Echokurve 45 – Störsignalausblendung 45 VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 79 INDEX Zubehör – Anzeige- und Bedienmodul 12 – Externe Anzeige- und Bedieneinheit 12 – Externe Funkeinheit 12 – Flansche 13 – Schnittstellenadapter 12 – Schutzhaube 13 VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter...
- Seite 80 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen vorbehalten © VEGA Grieshaber KG, Schiltach/Germany 2013 VEGA Grieshaber KG Telefon +49 7836 50-0 Am Hohenstein 113 Fax +49 7836 50-201 77761 Schiltach E-Mail: info.de@vega.com...
