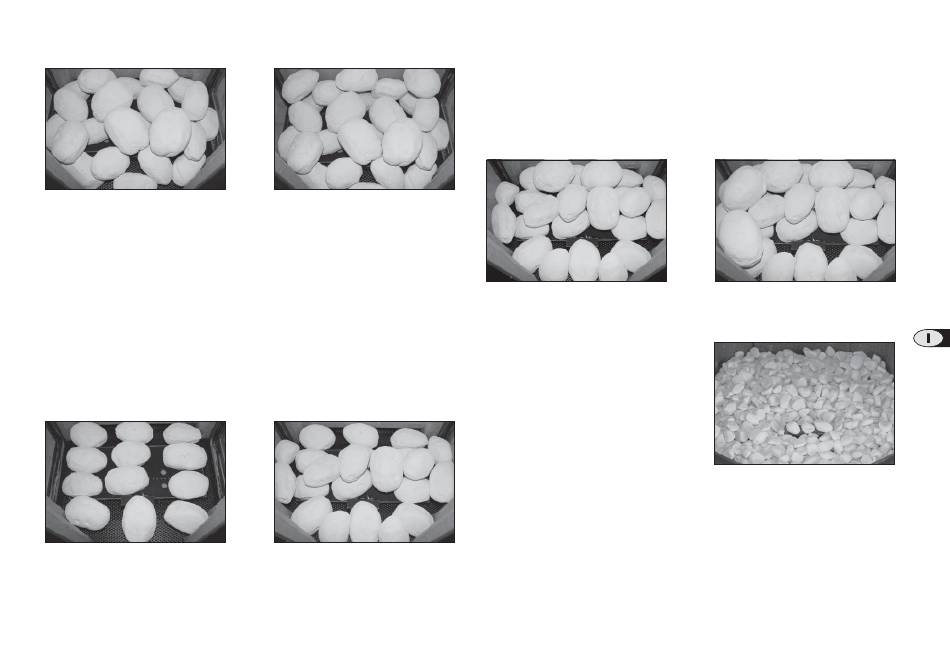

2.14 Disposizione dei ciottoli di ceramica: propano
1 sacchetto con 26 ciottoli
Procedimento: poggiare prima di tutto il feltro sul bruciatore e successivamente la graticola
sul feltro e sul bruciatore.
Disporre 12 ciottoli in quattro fi le da tre. Cominciare con le due fi le sul bruciatore e disporre
poi una fi la davanti e una dietro (Fig. 25).
Mettere 2 ciottoli proprio davanti alla fessura dello sportello e 2 ciottoli nelle fi nestre per ogni
lato. Collocare poi 4 ciottoli in una fi la al centro della disposizione. Non dimenticare che
questa fi la è leggermente orientata verso un lato (Fig. 26).
11
10
12
2
3
1
5
4
6
7
9
8
Fig. 25
25
24 26
Fig. 24
17
15
20
22
21
19
18
16
13
14
Fig. 26
Collocare altri 2 ciottoli nella parte posteriore (Fig. 27).
Collocare gli ultimi due ciottoli in una delle fi nestrelle, e cioè in quella che è di fronte alla fi la
posta al centro leggermente spostata (Fig. 28).
Fare in modo che la fi amma pilota sia ancora visibile. La disposizione ora è completa.
23
24
Fig. 27
2.15 Disposizione dei ciottoli - gas metano
1 sacchetto con ciottoli
Procedimento: poggiare prima di tutto il feltro
sul bruciatore e successivamente la graticola sul
feltro e sul bruciatore.
Distribuire il contenuto del sacchetto sul feltro e
sulla graticola.
Fare in modo che i ciottoli non vadano a fi nire
sotto la lamiera di protezione dell'accenditoio;
questa zona deve essere tenuta libera in modo tale che la fi amma pilota possa accendere
senza impedimenti il bruciatore principale (Fig. 29).
25
26
Fig. 28
Fig. 29
