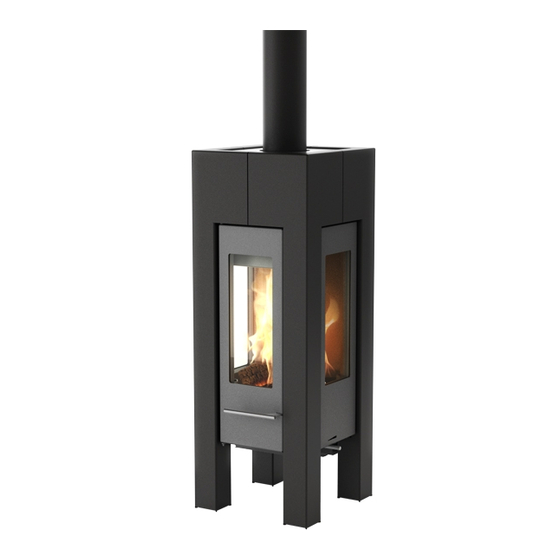

HASE MODENA Wartungs- Und Montageanleitung
Vorschau ausblenden
Andere Handbücher für MODENA:
- Bedienungsanleitung (15 Seiten) ,
- Bedienungsanleitung (90 Seiten) ,
- Bedienungsanleitung (44 Seiten)
Werbung
Inhaltsverzeichnis
- 1 Inhaltsverzeichnis
- 2 Stückliste
- 3 Wartungshinweis
- 4 Übersicht
- 5 Montagen der Justierfüße
- 6 Glas-Schutz
- 7 Aschefang
- 8 Ausbau der Thermosteine (Einbau in Umgekehrter Reihenfolge)
- 9 Ausbau der Thermosteine mit Gussboden (Einbau in Umgekehrter Reihenfolge)
- 10 Wechsel der Türdichtung
- 11 Nachfetten
- 12 Reinigung
- Diese Anleitung herunterladen
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HASE MODENA
Inhaltszusammenfassung für HASE MODENA
- Seite 1 MODENA WARTUNGS- UND MONTAGEANLEITUNG...
-
Seite 3: Inhaltsverzeichnis
Inhalt Stückliste ..........................4 Wartungshinweis ........................ 5 Übersicht ..........................6 Montagen der Justierfüße ....................7 Glas-Schutz ........................... 7 Aschefang ..........................8 Ausbau der Thermosteine (Einbau in umgekehrter Reihenfolge) ......... 8 Ausbau der Thermosteine mit Gussboden (Einbau in umgekehrter Reihenfolge) ..10 Wechsel der Türdichtung .................... -
Seite 4: Stückliste
Stückliste... -
Seite 5: Wartungshinweis
Wartungshinweis Um einen einwandfreien Betrieb Ihres Hase-Kaminofens zu gewährleisten, empfehlen wir jährlich vor Beginn der Heizperiode, folgende Punkte zu überprüfen bzw. durchzuführen: 1. Zustand der Türdichtung prüfen. Ersetzen Sie schadhafte Dichtungen wie unter 9. beschrieben. 2. Zustand der Thermosteine. Ersetzen Sie beschädigte oder fehlende Thermosteine wie unter 7/8. beschrieben. -
Seite 6: Übersicht
Übersicht Abb. ohne Gussboden Abb. mit Gussboden... -
Seite 7: Montagen Der Justierfüße
Montage der Justierfüße Abb. 1 Abb. 2 Abb. 3 Glas-Schutz Abb. 2 Abb. 1... -
Seite 8: Aschefang
Aschefang Abb. 1 Abb. 2 Ausbau der Thermosteine (Einbau in umgekehrter Reihenfolge) Abb. 1 Abb. 2 Abb. 3... - Seite 9 Abb. 4 Abb. 5 Abb. 6 Abb. 7 Abb. 8 Abb. 9...
-
Seite 10: Ausbau Der Thermosteine Mit Gussboden (Einbau In Umgekehrter Reihenfolge)
Abb. 10 Ausbau der Thermosteine mit Gussboden Abb. 1 Abb. 2 Abb. 3... - Seite 11 Abb. 4 Abb. 5 Abb. 6 Abb. 7 Abb. 8 Abb. 9...
-
Seite 12: Wechsel Der Türdichtung
Wechsel der Türdichtung Abb. 1 Abb. 2 Abb. 3 Abb. 4 Abb. 5 Abb. 6... -
Seite 13: Nachfetten
10. Nachfetten Fetten Sie bei Bedarf die Türmechanik mit einem hochhitzebeständigen Spezialfett nach. Das Spezialfett ist über Ihren Hase-Fachhändler erhältlich. Abb. 1... -
Seite 14: Reinigung
11. Reinigung WARNUNG! fen nur im abgekühlten Zustand reini- gen, es besteht Verbrennungsgefahr. Der Kaminofen und die Rauchrohre sollten mindestens einmal jährlich auf Ablagerung untersucht und bei Bedarf gereinigt werden. Zur Reinigung öffnen Sie die am Rauchrohr befindlichen Reinigungsöffnungen (Abb. 1) und bürsten vorhandene Ablagerungen nach unten in den Kaminofen und nach hinten in den Kamin. - Seite 16 Hase Kaminofenbau GmbH · Niederkircher Str. 14 · 54294 Trier · Tel.: (06 51) 82 69-0 · Fax: (06 51) 82 69 118 · info@hase.de · www.hase.de...
