HASE Modena Gas Bedienungsanleitung Seite 47

b

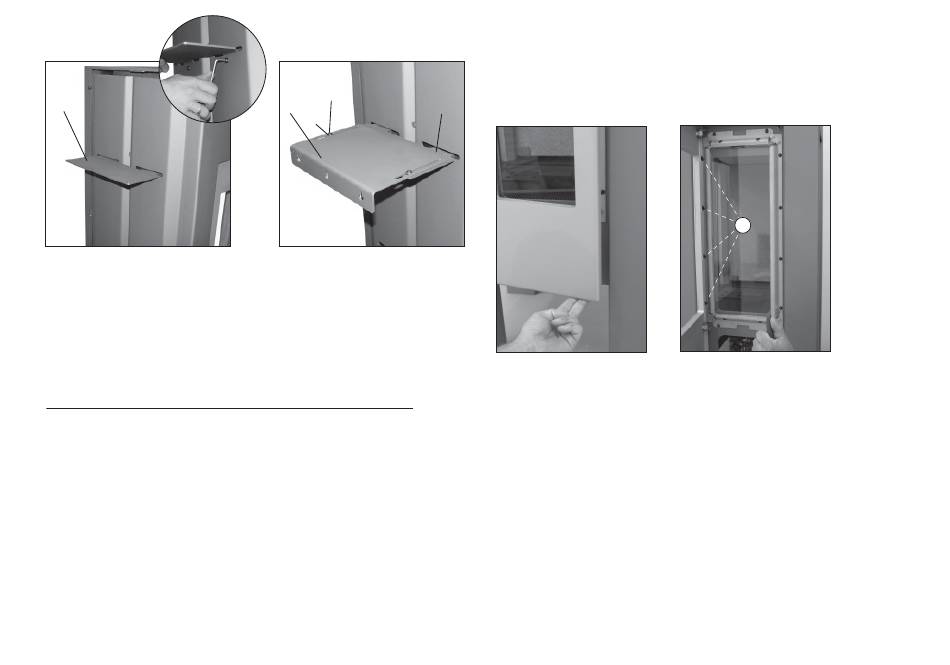

Fig. 7
Montare l'angolare di fi ssaggio (a) con la rondella (e) e la vite (d) sulla lamiera distanziale
(b) (Fig. 8).
Portare la stufa nella posizione corretta. Fissare l'angolare di fi ssaggio (a) con il tassello (g)
e la vite (f) alla parete (Fig. 8).
Distanza parete posteriore stufa/muro (Fissaggio per parete):
2.8 Prova a pressione
La pressione del gas al bruciatore deve essere misurata; ciò deve avvenire con il
contemporaneo funzionamento di tutti gli utenti allacciati al contatore del gas, inclusa la
presente stufa.
2.9 Disposizione del letto di brace in fi nto legno
Utilizzare esclusivamente i ceppi in fi nto legno forniti in dotazione con l'apparecchio. I ceppi
in fi nto legno devono essere disposti solo così come viene descritto nelle pagine seguenti.
I pezzi di ricambio, anche gli stuoini in feltro, possono essere acquistati presso il proprio
rivenditore specializzato Hase la sostituzione deve essere tuttavia effettuata da un installatore
qualifi cato.
48
c
a b
d
Fig. 8
17,5 - 28 cm
2.10 Aprire la porta della caldaia
Tirare il bordo inferiore del frontale aprendo cosi la chiusura magnetica (Fig.9).
Per smontare il vetro del focolare allentare le viti A (Fig.10) ed rimuovere i rimanenti viti.
Fig. 9
A
Fig. 10
