b

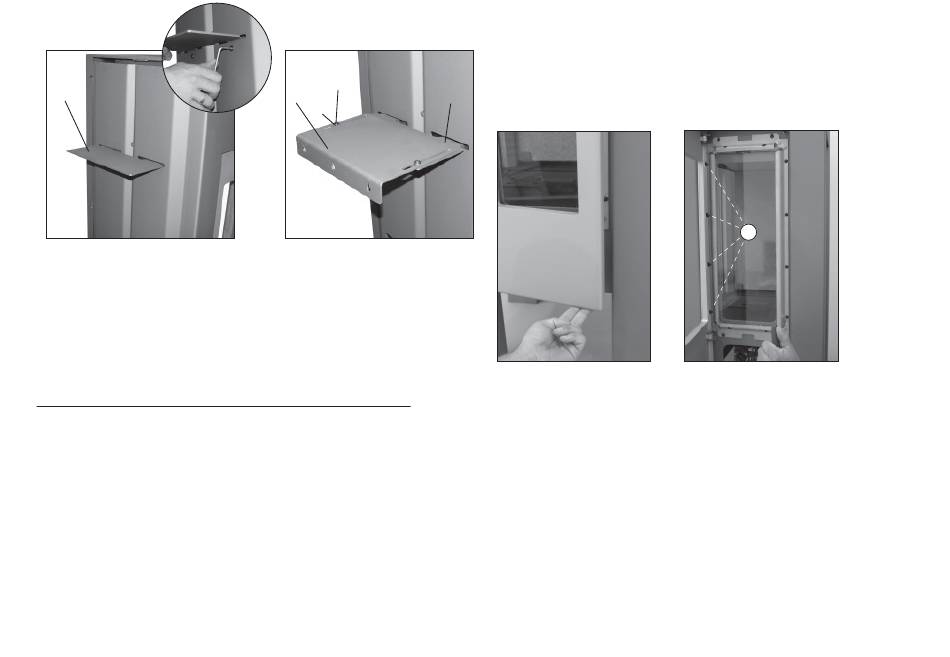

Abb. 7
Befestigungswinkel (a) mit Scheibe (d) und Schraube (c) an Distanzblech (b) montieren
(Abb. 8).
Ofen in die richtige Position bringen. Befestigungswinkel (a) mit Dübel (f) und Schraube (e)
an der Wand befestigen (Abb. 8).
Distanz Ofenrückwand / Wand (bei Wandbefestigung):
2.8

Drucktest

Der Gasdruck zum Brenner ist zu messen; dies sollte bei gleichzeitigem Betrieb aller an den
Gaszähler angeschlossenen Gasverbraucher einschließlich dieses Ofens erfolgen.
2.9

Anordnung des Holzimitat-Glutbetts

Verwenden Sie ausschließlich die zusammen mit diesem Gerät gelieferten Imitate. Die Imi-
tate dürfen nur wie auf den folgenden Seiten beschrieben angeordnet werden. Ersatzteile,
auch Matten, können Sie über Ihren Hase-Fachhändler beziehen; der Austausch selbst sollte
allerdings nur von einem qualifi zierten Installateur vorgenommen werden.
12
c
a b
d
Abb. 8
17,5 - 28 cm
2.10 Öffnen der Feuerraumtür
Ziehen Sie an der Unterkante der Frontblende und lösen Sie so den Magnetverschluss
(Abb.9). Zur Demontage der Feuerraumscheibe lockern Sie die Schrauben A (Abb.10) und
entfernen die restlichen Schrauben.
Abb. 9
A
Abb. 10
