Danfoss ECL Comfort 310 Instruktion Seite 25

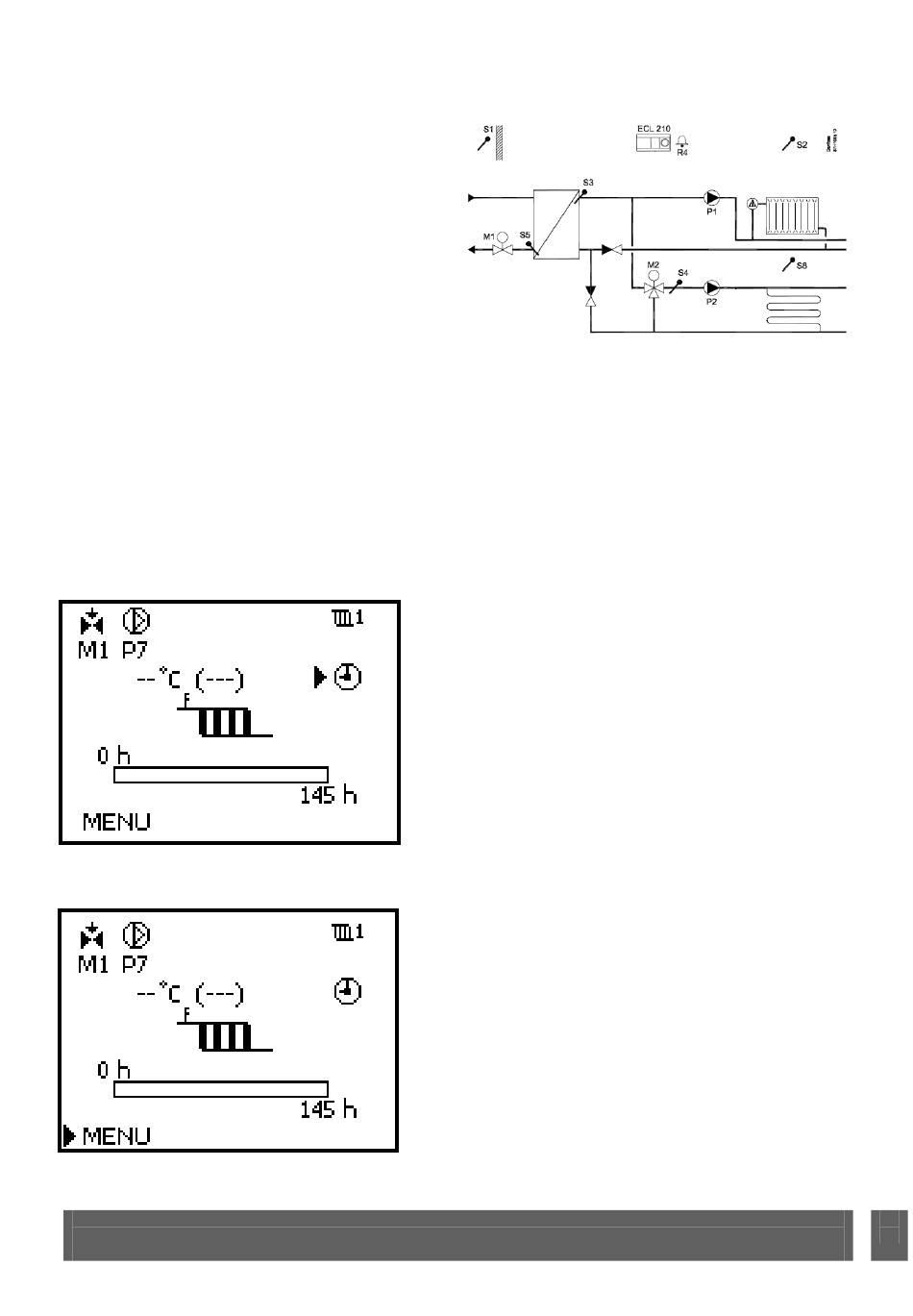

Einstellungen für Beispiel 7:
In dem Beispiel d der Applikation A260.1 wird
der witterungsgeführte Heizkreis über den
Stellantrieb M2, die Pumpe P2 und den Fühler
S4 geregelt.
Dabei muss gewährleistet sein, dass der
Stellantrieb M1 über den Fühler S3 die benötigte
Temperatur zur Verfügung stellt.
Zunächst nehmen Sie die Einstellungen vor, wie
sie im Beispiel 6 „Aktivierung der
Estrichaufheizung für den Heizkreis II"
beschrieben sind.
Danach müssen Sie noch den Stellantrieb M1
aktivieren um die benötigte Temperatur über
den Fühler S3 bereitzustellen. Gehen Sie wie
folgt vor:
- Stellen Sie im Kreis I den Automatikbetrieb ein
- Wählen Sie „MENU" im Heizkreis 1
Danfoss District Energy
Beispiel 7: Applikation A260
A260.1 Beispiel d:
VI.GU.R1.03 DEN-SECST/DE 25
