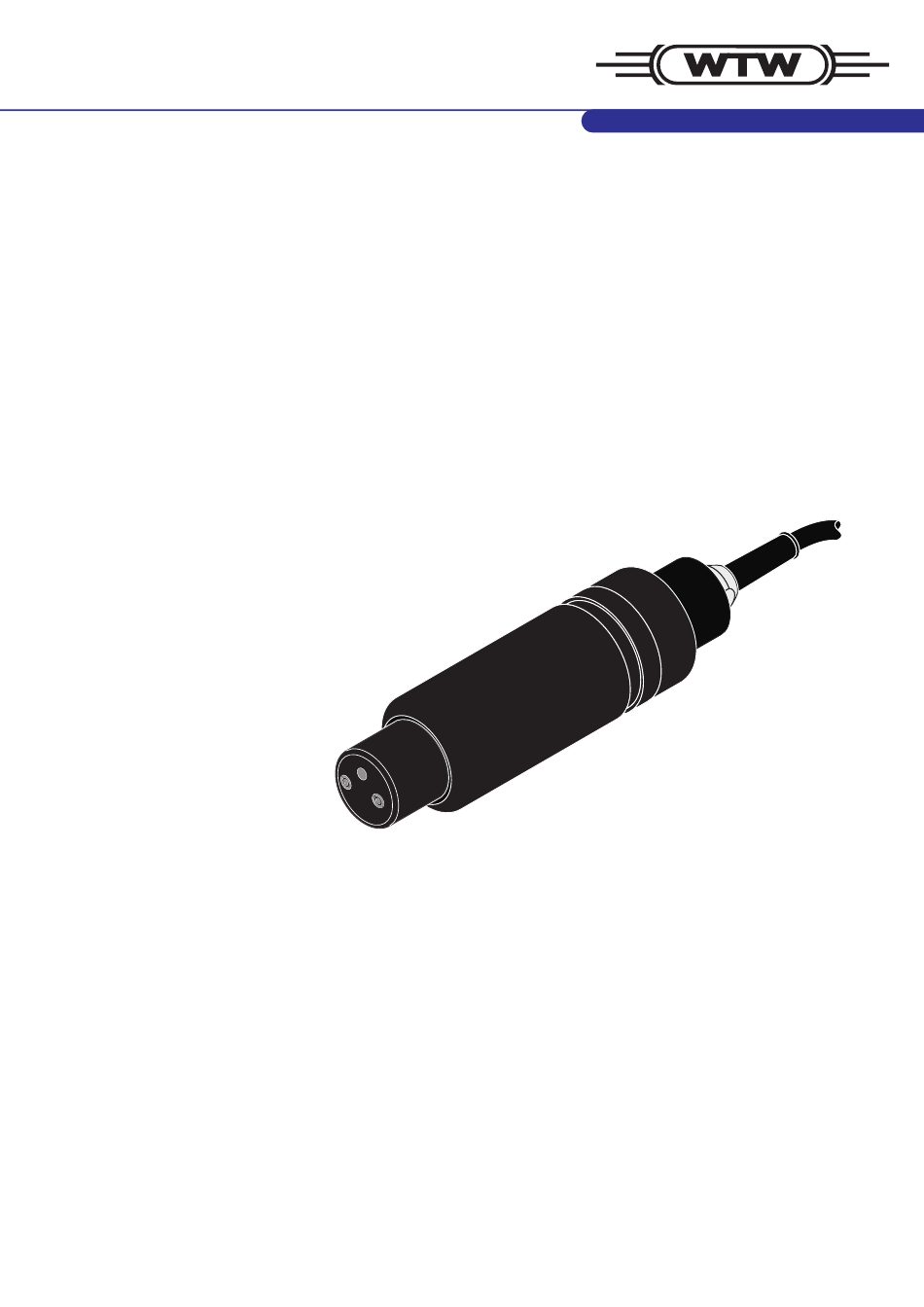

- Seite 1 Betriebsanleitung Operating manual ® TetraCon 700 SW Leitfähigkeitsmesszelle Seite 1 Conductivity measuring cell Page 19 ba75538de01 04/2005...
- Seite 2 Haben Sie deshalb bitte Verständnis, dass aus den Anga- ben, Abbildungen und Beschreibungen keine juristischen Ansprüche abgeleitet werden können. © Copyright Weilheim 2005, WTW GmbH Nachdruck - auch auszugsweise - nur mit schriftlicher Genehmigung der WTW GmbH, Weilheim. Printed in Germany. ba75538de01...
-
Seite 3: Inhaltsverzeichnis
® TetraCon 700 SW Inhaltsverzeichnis ® TetraCon 700 SW - Inhaltsverzeichnis Überblick ........4 ®... -
Seite 4: Überblick
® Überblick TetraCon 700 SW Überblick Aufbau der Leitfähigkeitsmesszelle ® TetraCon 700 SW Sensorelement ® Bild 1-1 Aufbau der Leitfähigkeitsmesszelle TetraCon 700 SW Schaft Abschlusskopf mit Schutzring Spannungselektroden Temperaturmessfühler Stromelektroden (Ring) ba75538d01 04/2005... -
Seite 5: Empfohlene Einsatzbereiche
Leitfähigkeitsmesszelle im rauhen Industrieeinsatz. Geräteidentifikation Geräteidentifikation Die Gerätebezeichnung (Namensendung "-99" für SW-Ausführung) ist auf dem Kabel am steckerseitigen Ende aufgeprägt. Die Seriennum- mer ist in den Abschlusskopf eingraviert. Halten Sie diese Bezeichnun- gen für Rückfragen an die WTW-Serviceabteilung bereit. ba75538d01 04/2005... -
Seite 6: Sicherheit
® Sicherheit TetraCon 700 SW Sicherheit Allgemeines zur Sicherheit Diese Sicherheitshinweise enthalten alle Anweisungen, die für einen ® sicheren Betrieb der Leitfähigkeitsmesszelle TetraCon 700 SW befolgt werden müssen. Lesen Sie die Sicherheitshinweise vor dem ® Beginn jeglicher Arbeiten mit der TetraCon 700 SW genau durch und beachten Sie strikt alle genannten Schutzmaßnahmen. -
Seite 7: Sicherheitshinweise
® TetraCon 700 SW Sicherheit Sicherheitshinweise Funktion und Die Leitfähigkeitszelle hat das Werk in sicherheitstechnisch einwand- Betriebssicherheit freiem Zustand verlassen. Die einwandfreie Funktion und Betriebssicherheit der Leitfähigkeits- zelle ist nur dann gewährleistet, wenn bei der Benutzung die allgemein üblichen Sicherheitsvorkehrungen sowie die speziellen Sicherheitshin- weise in dieser Bedienungsanleitung beachtet werden. - Seite 8 ® TetraCon 700 SW ba75538d01 04/2005...
-
Seite 9: Inbetriebnahme
® TetraCon 700 SW Inbetriebnahme Inbetriebnahme Lieferumfang ® TetraCon 700 SW Die Leitfähigkeitsmesszelle ist mit Schutzkappen versehen Betriebsanleitung. Installation ® Anschluss an den Das Anschlusskabel der TetraCon 700 SW besitzt einen Kabelste- Messumformer cker zum Anschluss an die LF-Eingangsbuchse des Messumformers. Der Anschluss an Messumformer ohne LF-Eingangsbuchse erfolgt an die Klemmleiste über den Adapter ADA/AMPH-LF (siehe Kapitel 7 RSATZTEILE UND... -
Seite 10: Messen / Betrieb
(> 30 mm). Abstände Achten Sie darauf, dass die Leitfähigkeitsmesszelle beim Messen an den Elektroden rundum mindestens 5 cm Boden- und Seitenabstand (Randfeld) hat. TetraCon 700 SW > 30 mm > 50 mm > 50 mm Messen bei beengten Bei geringerem Abstand verändert sich die Zellenkonstante, was zu Verhältnissen... -
Seite 11: Anwendungsbedingte Einstellungen
Anpassung der Zellenkonstante notwendig sein (z. B. anpassen aufgrund der Beeinflussung durch Randfelder). Für einige Produkte aus dem WTW-Zubehörprogramm, bei denen eine Korrektur der Zellkonstante notwendig ist, finden Sie die richtigen Ein- stellwerte im Kapitel 6 W ... dieser Betriebsanleitung (Falls... -
Seite 12: Wartung, Reinigung, Entsorgung
® Wartung, Reinigung, Entsorgung TetraCon 700 SW Wartung, Reinigung, Entsorgung Wartung ® Die Leitfähigkeitsmesszelle TetraCon 700 SW benötigt keine War- tung. Reinigung Warnung Der Kontakt mit der Messlösung oder Reinigungslösung kann zu einer Gefährdung des Anwenders führen! Je nach Art der Messlö- sung oder Reiningungslösung sind geeignete Schutzmaßnahmen zu ergreifen (Schutzkleidung, Schutzbrille etc.). -
Seite 13: Was Tun, Wenn
® TetraCon 700 SW Was tun, wenn... Was tun, wenn... Messung liefert keine Ursache Behebung oder falsche Messwerte – Leitfähigkeitsmesszelle nicht – Verbindung zum Messumfor- richtig angeschlossen mer überprüfen – Kabel beschädigt – Kabel überprüfen, bei Defekt Leitfähigkeitsmesszelle ein- senden –... -
Seite 14: Ersatzteile Und Zubehör
® Ersatzteile und Zubehör TetraCon 700 SW Ersatzteile und Zubehör Adapter Modell Best.-Nr. ADA/AMPH-LF 303 215 Hinweis Informationen zu weiterem Zubehör finden Sie im WTW-Katalog und im Internet. ba75538d01 04/2005... -
Seite 15: Technische Daten
® TetraCon 700 SW Technische Daten Technische Daten Allgemeine Merkmale Messbereich 10 µS/cm ... 1000 mS/cm bei 0 °C ... + 50 °C Messprinzip Vier-Elektroden-Messung Ω Temperaturmessfühler Integrierter NTC 30 (30 k / 25 °C) Abmessungen 37,5 59,5 Gewicht ca. 860 g (ohne Anschlusskabel) Material Sensorkopf PVC, Epoxy (Füllstoff) - Seite 16 ® Technische Daten TetraCon 700 SW Anschlusskabel Länge 15,0 m (Sonderlängen auf Anfrage) Durchmesser 8,8 mm Kleinster zulässiger Dauerbiegung: 180 mm Biegeradius Einmalbiegung: 90 mm Anschluss Schraubstecker, 7-polig (IP 65) Angewandte Richtlinien Allgemeine Sicherheit – EN 61010-1 und Normen – UL 3111-1 –...
-
Seite 17: Elektrische Daten
® TetraCon 700 SW Technische Daten Elektrische Daten Vorsicht Alle Spannungen müssen Schutzklein- bzw. berührungsungefähr- liche Sicherheitskleinspannungen gemäß E 61010-1 bzw. UL 3111-1 sein. Verdrahtungsschema 7-poliger Schraubstecker Messzelle Schirm Thermistor NTC 30 kΩ Thermistor NTC Stromelektrode I1 (Ring) Spannungselektrode U1 Spannungselektrode U2 Stromelektrode I2 (Ring) Steckerbelegung... -
Seite 18: Messbedingungen
® Technische Daten TetraCon 700 SW Messbedingungen Temperaturbereich Messmedium 0 °C ... + 50 °C Lagerung/Transport - 5 °C ... + 65 °C (empfohlene Aufbewahrung an Luft) Eintauchtiefe mind. 30 mm Betriebslage beliebig Anströmung nicht erforderlich Druckfestigkeit Leitfähigkeitsmesszelle einschließlich Anschlusskabel: Max.
