Verwandte Anleitungen für wtw TetraCon 925-P
Inhaltszusammenfassung für wtw TetraCon 925-P

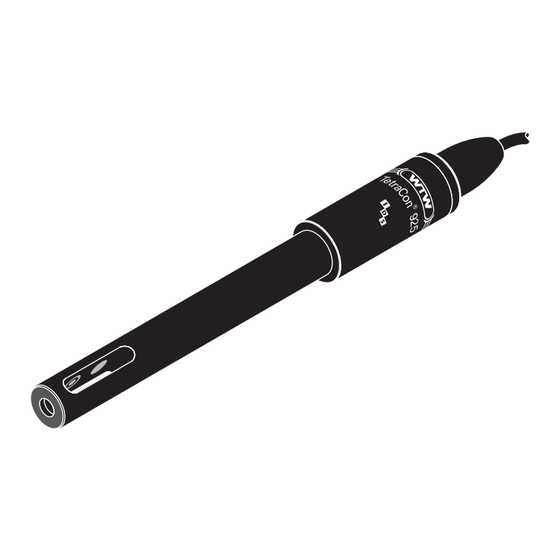

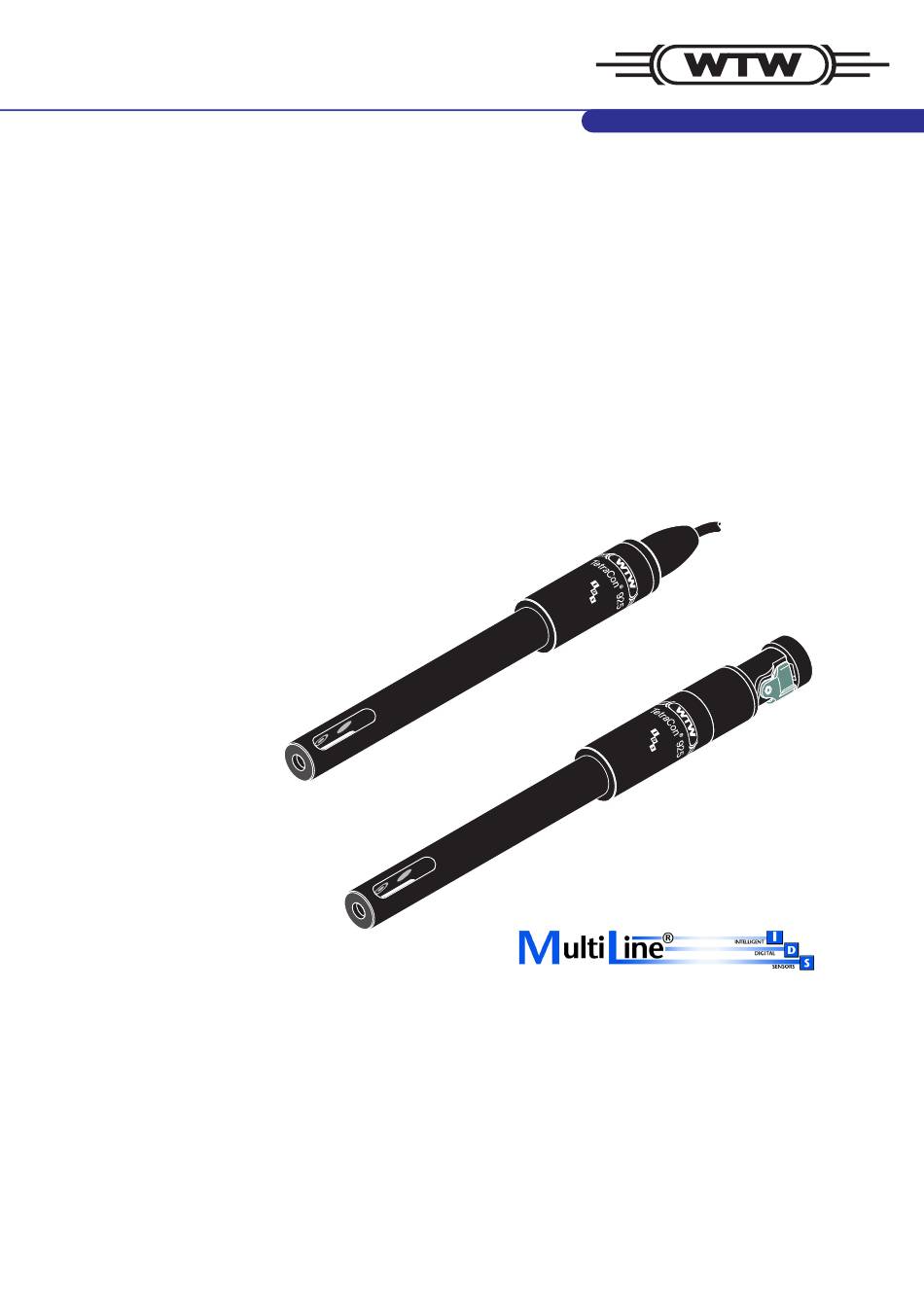

- Seite 1 Bedienungsanleitung ® TetraCon ® TetraCon 925-P ® TetraCon ® TetraCon 925-P Standard-Leitfähigkeitsmesszelle ba75824d03 11/2012...
- Seite 2 TetraCon 925(-P) Hinweis Die aktuelle Version der vorliegenden Betriebsanleitung finden Sie im Inter- net unter www.WTW.com. © Copyright Weilheim 2012, WTW GmbH Nachdruck - auch auszugsweise - nur mit schriftlicher Genehmigung der WTW GmbH, Weilheim. Printed in Germany. ba75824d03 11/2012...
-
Seite 3: Inhaltsverzeichnis
® TetraCon 925(-P) Inhaltsverzeichnis ® TetraCon 925(-P) - Inhaltsverzeichnis Überblick ......... .4 Aufbau und Funktion . -
Seite 4: Überblick
Kalibrierdaten im Sensor wird beim Betrieb mit mehreren Mess- geräten automatisch immer die richtige Zellenkonstante verwendet. Die digitale Übertragungstechnik gewährleistet eine störungsfreie Kommuni- kation mit dem Messgerät, auch bei langen Anschlusskabeln. Die Sensor- firmware kann bei Weiterentwicklung durch WTW über das Messgerät aktualisiert werden. ba75824d03 11/2012... -
Seite 5: Empfohlene Einsatzbereiche
® TetraCon 925(-P) Messen/Betrieb Empfohlene Einsatzbereiche Vor-Ort-Messungen in Flüssen, Seen und Abwasser Fischzucht Grundwasser-Messungen Anwendungen im Wasser-Labor Messen/Betrieb Inbetriebnahme ® Lieferumfang Leitfähigkeitsmesszelle TetraCon 925(-P) Bedienungsanleitung ® Herstellung der TetraCon Schließen Sie den Sensor an das Messgerät an. Messbereitschaft Der Sensor ist sofort messbereit. -
Seite 6: Ids-Steckverbindung Öffnen Und Schließen (Tetracon ® 925-P)
® Messen/Betrieb TetraCon 925(-P) IDS-Steckverbindung öffnen und schließen ® (TetraCon 925-P) Dieser Abschnitt betrifft nur die IDS-Steckervariante ® TetraCon Steckverbindung geschlossen und verriegelt Führung Steckverbindung Steckverbindung gegebenenfalls reinigen öffnen Verriegelung aufklappen (Schritt 1) Die Laschen der Kupplung mit Daumen und Zeigefinger zusammendrü- cken und Kupplung aus dem Stecker ziehen (Schritt 2). -
Seite 7: Reinigung
® TetraCon 925(-P) Reinigung Reinigung HINWEIS Zum Reinigen den Sensor vom Gerät abziehen. Äußere Reinigung Wir empfehlen eine gründliche Reinigung besonders vor dem Messen nied- riger Leitfähigkeitswerte. Verunreinigung Reinigungsverfahren Kalkablagerung 5 Minuten in Essigsäure (Volumenanteil = 10 %) tauchen Fett/Öl mit warmen spülmittelhaltigen Wasser spülen Nach dem Reinigen gründlich mit entionisiertem Wasser spülen und gegebe-... -
Seite 8: Technische Daten
±1,5 % Temperaturmessfühler integrierter NTC 30 (30 kbei 25 °C / 77 °F) Abmessungen ® TetraCon 925: (in mm) 176,0 120,0 15,3 21,7 ® TetraCon 925-P: 222,8 120,0 15,3 21,7 ® Gewichte TetraCon 60 g (ohne Kabel) ® TetraCon 925-P... - Seite 9 ® TetraCon 925(-P) Technische Daten IDS-Stecker Anschlusstyp 4-polige, wasserdichte Steckverbindung mit ® Verriegelung, verpolungssicher (TetraCon 925-P) Matrialien Kunststoffteile: Glasfaserverstärktes Noryl, TPU, TPC-ET, POM, PEEK, PBT O-Ring: FPM Kontakte vergoldet Druckfestigkeit Sensor mit Anschlusskabel IP 68 (1 x 10 Pa bzw.
-
Seite 10: Messbereiche, Auflösungen, Genauigkeiten
® Technische Daten TetraCon 925(-P) Messbereiche, Auflösungen, Genauigkeiten Messbereiche, Messgröße Messbereich Auflösung Auflösungen æ [µS/cm] 0,0 ... 199,9 200 ... 1999 æ [mS/cm] 2,00 ... 19,99 0,01 20,0 ... 199,9 200 ... 2000 ρ ( Spez. Widerstand) 0,50 ... 19,99 0,01 [Ohm*cm] 20,0 ... -
Seite 11: Verschleißteile Und Zubehör
IDS-Verbindungskabel, 40 m AS/IDS-40 903 857 IDS-Verbindungskabel, 60 m AS/IDS-60 903 858 IDS-Verbindungskabel, 100 m AS/IDS-100 903 859 Blindstopfen für IDS-Stecker BPO/IDS 900 908 371 Weiteres Zubehör finden Sie in der Preisliste zum WTW-Katalog "Messtechnik für Labor und Umwelt". ba75824d03 11/2012...
