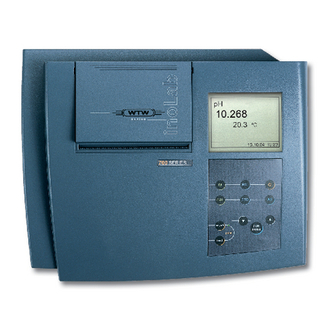

wtw inoLab pH/ION 735 Bedienungsanleitung

Ph/ion-meter
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

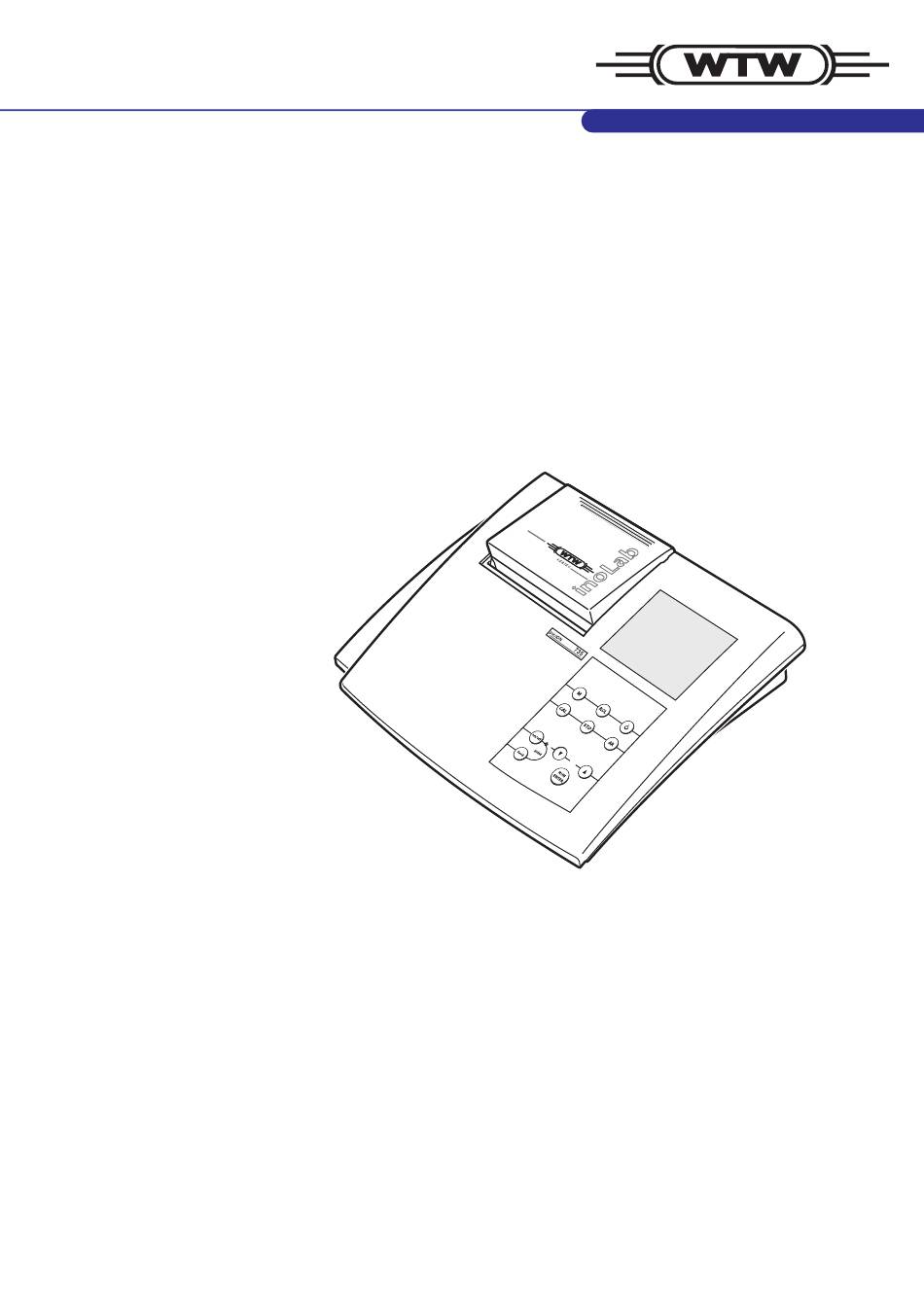

Bedienungsanleitung
inoLab pH/ION 735
pH/ION-Meter
ba75449d02
02/2005

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für wtw inoLab pH/ION 735

Inhaltszusammenfassung für wtw inoLab pH/ION 735

  • Seite 1 Bedienungsanleitung inoLab pH/ION 735 pH/ION-Meter ba75449d02 02/2005...
  • Seite 2 Zum konsequenten Verbesserungsprozess unserer Produkte gehört die laufende Weiterentwicklung der Geräte-Software. Die aktuelle Ge- räte-Software zum inoLab pH/ION 735 finden Sie im Internet. Diese können Sie einfach mit Hilfe des mitgelieferten AK 340/B Kabels und eines Personal Computers auf Ihr Gerät überspielen.

  • Seite 3: Inhaltsverzeichnis

    735 Inhaltsverzeichnis Überblick ........5 Allgemeine Merkmale .
  • Seite 4 Inhaltsverzeichnis inoLab pH/ION 735 Speichern ........58 4.6.1...

  • Seite 5: Überblick

    Mit dem kompakten Präzisions-pH-Meter inoLab pH/ION 735 können Sie schnell und zuverlässig pH-, Redox- und Konzentrationsmessun- gen mit ionenselektiven Elektroden durchführen. Das inoLab pH/ION 735 bietet für alle Anwendungsbereiche ein Höchstmaß an Bedienkomfort, Zuverlässigkeit und Messsicherheit. Der integrierte Drucker* ermöglicht ein GLP-gerechtes Dokumentieren der Messungen.

  • Seite 6: Tastenfeld

    Daten drucken/übertragen Messgerät ein-/ausschalten Eingaben abbrechen Messwert speichern Zwischen pH-Messung und Redoxmessung wechseln, Werte erhöhen, Blättern Eingaben bestätigen, AutoRead starten Zwischen pH-Messung und Redoxmessung wechseln, Werte verringern, Blättern * nur bei inoLab pH/ION 735 mit integriertem Drucker...

  • Seite 7: Display

    735 Überblick Display Das grafische Display kann bis zu drei Messfenster gleichzeitig anzei- gen. Die Beleuchtung ermöglicht das Ablesen auch bei Dunkelheit. Sie können die Anzeige auf vielfältige Weise nach Ihren Bedürfnissen ge- stalten. Messgröße Messwert (mit Einheit) 6.949...
  • Seite 8 Überblick inoLab pH/ION 735 Achtung Schließen Sie an das Messgerät nur Sensoren an, die keine unzuläs- sigen Spannungen oder Ströme (> SELV und > Stromkreis mit Strom- begrenzung) einspeisen können. Nahezu alle Sensoren - insbesondere WTW-Sensoren - erfüllen diese Bedingungen.

  • Seite 9: Sicherheit

    735 Sicherheit Sicherheit Diese Bedienungsanleitung enthält grundlegende Hinweise, die bei In- betriebnahme, Bedienung und Wartung des Messgeräts zu beachten sind. Daher ist diese Bedienungsanleitung unbedingt vor dem Arbeiten vom Bediener zu lesen. Die Bedienungsanleitung ständig am Einsatz- ort des Messgeräts verfügbar halten.

  • Seite 10: Allgemeine Sicherheitshinweise

    Sicherheit inoLab pH/ION 735 Allgemeine Sicherheitshinweise Dieses Gerät ist gemäß den einschlägigen Richtlinien und Normen für elektronische Messgeräte gebaut und geprüft (siehe Kapitel ECHNISCHE ATEN Es hat das Werk in sicherheitstechnisch einwandfreiem Zustand ver- lassen. Funktion und Betriebs- Die einwandfreie Funktion und Betriebssicherheit des Messgeräts ist sicherheit nur dann gewährleistet, wenn bei der Benutzung die allgemein übli-...

  • Seite 11: Inbetriebnahme

    735 Inbetriebnahme Inbetriebnahme Lieferumfang ! Labormessgerät inoLab pH/ION 735 ! Bedienungsanleitung und Kurzanleitung im Druckerdeckel ! 4 NiMH Akkus 1,2 V Mignon Typ AA ! Steckernetzgerät Energieversorgung Netzbetrieb und Aufla- Sie können das Messgerät wahlweise mit den eingebauten Akkus oder den der Akkus mit dem Steckernetzgerät betreiben.

  • Seite 12: Erstinbetriebnahme

    ! Datum und Uhrzeit einstellen (siehe Abschnitt 4.2.4) Hinweis Wenn Sie Sprache, Datum und Uhrzeit anhand der angegebenen Ab- schnitte in dieser Bedienungsanleitung einstellen, werden Sie schnell mit der einfachen Bedienung des inoLab pH/ION 735 vertraut. * nur bei inoLab pH/ION 735 mit integriertem Drucker...

  • Seite 13: Bedienung

    735 Bedienung Bedienung Messgerät einschalten Einschalten Taste e drücken. Die Messwertanzeige erscheint. 6.949 25.0 °C 20.09.04 10:37 Ausschalten Taste e drücken. Abschaltautomatik Zur Schonung der Akkus besitzt das Gerät eine automatische Ab- schaltfunktion (siehe Abschnitt 4.3.2). Die Abschaltautomatik schaltet das Messgerät ab, wenn eine einstellbare Zeit lang keine Taste betätigt...

  • Seite 14: Allgemeine Bedienprinzipien

    Einen Überblick über die Bedienelemente und das Display finden Sie Display in Abschnitt 1.2 und Abschnitt 1.3. Betriebsarten Einen Überblick über die Betriebsarten des inoLab pH/ION 735 und die Navigation Navigation finden Sie in Abschnitt 4.2.1und Abschnitt 4.2.2. 4.2.1 Betriebsarten...

  • Seite 15: Navigation

    735 Bedienung 4.2.2 Navigation Messwertanzeige In der Messwertanzeige ! wählen Sie mit 82 ein Messfenster aus und öffnen mit einem kurzen Druck auf g das zugehörige Messmenü. ! öffnen Sie mit einem langen Druck (ca. 1 s) auf g das Systemmenü...

  • Seite 16: Funktionen

    Bedienung inoLab pH/ION 735 ! Funktionen Funktionen sind durch den Namen der Funktion gekennzeichnet. Sie werden durch Bestätigen mit g sofort ausgeführt. Beispiel: Funktion Kalibrierprotokoll anzeigen. Kal.-typ Kalibrierintervall Einheit für Steigung mV/pH Kalibrierprotokoll i 2.00 4.01 7.00 10.01 Informationen oder Handlungshinweise sind durch das Symbol i ge- Meldungen kennzeichnet.

  • Seite 17: Beispiel 1 Zur Navigation: Sprache Einstellen

    735 Bedienung 4.2.3 Beispiel 1 zur Navigation: Sprache einstellen Taste e drücken. Die Messwertanzeige erscheint. Das Gerät befindet sich in der Betriebsart Messen. 7.00 25.0 °C 20.09.04 10:37 Mit einem langen Druck (ca. 1 s) auf g das Systemmenü...
  • Seite 18 Bedienung inoLab pH/ION 735 Mit g das Untermenü Allgemein öffnen. System Sprache Deutsch Signalton Beleuchtung Kontrast 48 % Temperatur Einheit °C Abschaltzeit 30 min Mit g den Einstellmodus für die Sprache öffnen. System Sprache Deutsch Signalton Beleuchtung Kontrast 48 % Temperatur Einheit °C...

  • Seite 19: Beispiel 2 Zur Navigation: Datum Und Uhrzeit

    735 Bedienung 4.2.4 Beispiel 2 zur Navigation: Datum und Uhrzeit einstellen Das Messgerät besitzt eine Uhr mit Datumsfunktion. Datum und Uhr- zeit sind in der Statuszeile der Messwertanzeige eingeblendet. Die An- zeige ist abschaltbar. Beim Speichern von Messwerten und beim Kalibrieren werden Datum und aktuelle Uhrzeit automatisch mitgespei- chert.
  • Seite 20 Bedienung inoLab pH/ION 735 Mit 82 und g die Einstellung ändern und bestätigen. Die Zeit ist einstellt. Gegebenenfalls Datum und Datumsformat einstellen. Die Ein- stellung erfolgt in gleicher Weise wie die Einstellung der Uhr- zeit. Ggf. mit 82 und g Datum auswählen und einstellen.

  • Seite 21: Systemeinstellungen (Systemmenü)

    735 Bedienung Systemeinstellungen (Systemmenü) Das Systemmenü umfasst folgende Einstellungen: ! Speicher (siehe Abschnitt 4.3.1) ! System (siehe Abschnitt 4.3.2). 4.3.1 Speicher Dieses Menü enthält alle Funktionen zum Anzeigen, Bearbeiten und Löschen von gespeicherten Messwerten und Kalibrierprotokollen. Hinweis Ausführliche Informationen zu den Speicherfunktionen des inoLab pH/ ION 735 finden Sie in Abschnitt 4.6.
  • Seite 22 Bedienung inoLab pH/ION 735 Menüpunkt Einstellung Erläuterung System / Allgemein / Displaybeleuchtung ein-/ Beleuchtung ausschalten System / Allgemein / 0 ... 100 % Displaykontrast verändern Kontrast System / Allgemein / °C Temperatureinheit Temperatur Einheit °F Grad Celsius oder Grad Fahrenheit.

  • Seite 23: Ph-Wert/Redoxspannung

    735 Bedienung pH-Wert/Redoxspannung 4.4.1 Allgemeines Sie können folgende Messgrößen messen: ! pH-Wert [ ] ! Redoxspannung [mV] Achtung Bei Anschluss von geerdetem PC/Drucker kann nicht in geerdeten Medien gemessen werden, da fehlerhafte Ergebnisse geliefert werden! Die Schnittstelle RS232 ist nicht galvanisch getrennt.

  • Seite 24: Ph-Wert Messen

    Bedienung inoLab pH/ION 735 4.4.2 pH-Wert messen Vorbereitende Tätigkeiten gemäß Abschnitt 4.4.1 ausführen. pH-Messkette in die Messlösung eintauchen. 6.949 24.8 °C 20.09.04 10:37 Mit m die Anzeige pH oder mV wählen. AutoRead Die Funktion AutoRead (Driftkontrolle) prüft kontinuierlich die Stabilität (Driftkontrolle) des Messsignals.

  • Seite 25: Redoxspannung Messen

    735 Bedienung 4.4.3 Redoxspannung messen Hinweis Redoxmessketten werden nicht kalibriert. Sie können Redoxmessket- ten jedoch mit einer Prüflösung überprüfen. Vorbereitende Tätigkeiten gemäß Abschnitt 4.4.1 ausführen. Redox-Messkette in die Messlösung eintauchen. 157.0 24.8 °C 20.09.04 10:37 Mit m die Anzeige mV wählen.
  • Seite 26 Bedienung inoLab pH/ION 735 Einstellungen Die Einstellungen finden Sie im Messmenü der pH/Redox-Messung. Zum Öffnen das zugehörige Messfenster in der Messwertansicht akti- vieren und die Taste g kurz drücken. Nach Abschluss aller Einstellun- gen mit m zur Messwertansicht wechseln. Menüpunkt mögl.

  • Seite 27: Kalibrieren Ph

    735 Bedienung 4.4.5 Kalibrieren pH Warum kalibrieren? pH-Messketten altern. Dabei verändern sich Asymmetrie (Nullpunkt) und Steilheit der pH-Messkette. Als Folge wird ein ungenauer Mess- wert angezeigt. Durch das Kalibrieren werden die aktuellen Werte für Asymmetrie und Steilheit der Messkette ermittelt und im Messgerät ab- gespeichert.
  • Seite 28 Bedienung inoLab pH/ION 735 Kalibrierpunkte Die Kalibrierung kann mit einer, zwei oder drei Pufferlösungen in belie- biger Reihenfolge erfolgen (Ein-, Zwei- oder Dreipunktkalibrierung). Das Messgerät ermittelt folgende Werte und berechnet die Kalibrierge- rade wie folgt: Ermittelte Werte Angezeigte Kalibrierdaten ! Asymmetrie = ASY...
  • Seite 29 735 Bedienung Beispielprotokoll: 31.08.04 16:13 inoLab pH/ION 735 Ser. Nr. 12345678 KALIBRIERUNG pH Kalibrierdatum 01.08.04 00:14:03 Kal.-Intervall AutoCal TEC Puffer 1 7.00 Spannung 1 -0.2 mV 26.3 øC Steigung -59.2 mV/pH Asymmetrie -0.5 mV Sensor Kalibrierbewertung Nach dem Kalibrieren bewertet das Messgerät automatisch die Kali- brierung.

  • Seite 30: Durchführung Tec Und Nist/Din-Kalibrierung

    Kalibrierung werden die Puffererkennung NIST/DIN und andere Puffer- sollwerte angezeigt. Der Ablauf ist ansonsten identisch. Hinweis Die TEC-Kalibrierung bei pH 10,01 ist für die WTW-Technische Puffer- lösung TEP 10 Trace bzw. TPL 10 Trace optimiert. Andere Pufferlö- sungen können zu einer fehlerhaften Kalibrierung führen. Die richtigen Pufferlösungen finden Sie im WTW-Katalog oder im Internet.
  • Seite 31 735 Bedienung Wenn der Menüpunkt Temp. einstellen erscheint, die Tempe- ratur des Puffers manuell messen und eingeben (Messung ohne Temperaturmessfühler). Mit 82 weiter markieren und g drücken. Der Puffer wird ge- messen. Der Messwert wird auf Stabilität geprüft (AutoRead).
  • Seite 32 Bedienung inoLab pH/ION 735 Fortsetzen mit Zwei- Messkette gründlich mit destilliertem Wasser spülen. punktkalibrierung (Kal.-typ TEC) Messkette in Pufferlösung 2 tauchen. Wenn der Menüpunkt Temp. einstellen erscheint, die Tempe- ratur des Puffers manuell messen und eingeben (Messung ohne Temperaturmessfühler). Mit 82 weiter markieren und g drücken. Der Puffer wird ge- messen.
  • Seite 33 735 Bedienung Fortsetzen mit Drei- bis Messkette gründlich mit destilliertem Wasser spülen. Sechspunktkalibrierung (Kal.-typ TEC) Messkette in Pufferlösung 3 tauchen. Ggf. die Temperatur von Puffer 3 manuell messen und mit 82 und g in der Einstellung Temp. einstellen eingeben und bestätigen.

  • Seite 34: Durchführung Concal-Kalibrierung

    Bedienung inoLab pH/ION 735 4.4.7 Durchführung ConCal-Kalibrierung Einpunktkalibrierung Verwenden Sie für diese Schnellmethode eine beliebige Pufferlösung. Die Kalibrierung ist umso genauer, je näher der pH-Wert der Pufferlö- sung an dem der Messlösung liegt. Zweipunktkalibrierung Verwenden Sie für dieses Verfahren zwei Pufferlösungen: ! erste Pufferlösung: pH 7,0 ±...
  • Seite 35 735 Bedienung pH <CAL> i Pufferwert = 6.80 i U = 12.0 mV i Temperatur = 24.8 °C AutoRead beenden Ende der AutoRead-Messung abwarten oder mit g AutoRead beenden und den Kalibrierwert übernehmen. Das Kalibrierdisplay für den nächsten Puffer erscheint.
  • Seite 36 Bedienung inoLab pH/ION 735 Fortsetzen mit Zwei- Messkette gründlich mit destilliertem Wasser spülen. punktkalibrierung (Kal.-typ Messkette in Pufferlösung 2 tauchen. ConCal) Mit g und 82 den Puffersollwert einstellen. Den Wert an- schließend mit g bestätigen. Wenn der Menüpunkt Temp. einstellen erscheint, die Tempe- ratur des Puffers manuell messen und eingeben (Messung ohne Temperaturmessfühler).

  • Seite 37: Ionenkonzentration

    735 Bedienung Ionenkonzentration 4.5.1 Allgemeines Hinweis Falsche Kalibrierung von ionenselektiven Elektroden liefert falsche Messwerte. Führen Sie regelmäßig vor dem Messen eine Kalibrierung durch. Achtung Bei Anschluss von geerdetem PC/Drucker kann nicht in geerdeten Medien gemessen werden, da fehlerhafte Ergebnisse geliefert werden! Die Schnittstelle RS232 ist nicht galvanisch getrennt.

  • Seite 38: Ionenkonzentration Messen

    Bedienung inoLab pH/ION 735 Hinweis So lange keine gültige Kalibrierung vorliegt, z. B. im Auslieferzustand, erscheint "Error" in der Messwertansicht. 4.5.2 Ionenkonzentration messen Vorbereitende Tätigkeiten gemäß Abschnitt 4.5.1 ausführen. Messkette in die Messlösung eintauchen. 0.157 mg/l °C 20.09.04 10:37 AutoRead Die Funktion AutoRead (Driftkontrolle) prüft kontinuierlich die Stabilität...

  • Seite 39: Einstellungen Für Ise-Messungen

    735 Bedienung 4.5.3 Einstellungen für ISE-Messungen Die Einstellungen finden Sie im Messmenü der ISE-Messung. Zum Öff- nen das zugehörige Messfenster in der Messwertansicht aktivieren und die Taste g kurz drücken. Nach Abschluss aller Einstellungen mit m zur Messwertansicht wechseln.

  • Seite 40: Kalibrieren Für Ise-Messungen

    Bedienung inoLab pH/ION 735 4.5.4 Kalibrieren für ISE-Messungen Warum kalibrieren? Ionenselektive Messketten altern und sind temperaturabhängig. Dabei verändert sich die Steilheit. Als Folge wird ein ungenauer Messwert an- gezeigt. Durch das Kalibrieren wird die Kalibrierkurve der Elektrode er- mittelt und im Messgerät abgespeichert.
  • Seite 41 735 Bedienung Hinweis Aus den Kalibrierdaten wird abschnittsweise die Kalibrierkurve ermit- telt. Zwischen dem höchsten und dem zweithöchsten Kalibrierstandard wird eine Kalibriergerade nach der Nernst-Gleichung ermittelt. Zwischen dem niedrigsten und dem zweithöchsten Kalibrierstandard wird eine Kalibrierkurve nach der von Nikolski modifizierten Nernst- Gleichung ermittelt.
  • Seite 42 Bedienung inoLab pH/ION 735 Vorbereitende Führen Sie folgende vorbereitenden Tätigkeiten aus, wenn Sie kalibrie- Tätigkeiten ren möchten: ISE-Einstabmesskette an das Messgerät anschließen. Das pH/mV/ISE-Messfenster wird im Display angezeigt. Standardlösungen bereithalten. Gegebenenfalls die Temperatur der Standardlösungen mit ei- nem Thermometer bestimmen.
  • Seite 43 735 Bedienung ISE <CAL> i Standard = 0.010 mg/l i U = 0.5 mV AutoRead beenden Ende der AutoRead-Messung abwarten oder mit g den Kali- brierwert übernehmen. Das Kalibrierdisplay für die nächste Standardlösung erscheint. ISE <CAL> i #1 0.010 mg/l 24 °C i Sensor in Std.
  • Seite 44 Bedienung inoLab pH/ION 735 ISE <CAL> i Standard = 0.020 mg/l i U = 8.4 mV AutoRead beenden Ende der AutoRead-Messung abwarten oder mit g den Kali- brierwert übernehmen. Das Kalibrierdisplay für die nächste Standardlösung erscheint. ISE <CAL> i #2 0.020 mg/l 24 °C i Sensor in Std.

  • Seite 45: Messmethode Auswählen

    735 Bedienung 4.5.5 Messmethode auswählen Folgende Methoden werden unterstützt: ! Standardaddition (Std.-Add.) ! Standardsubtraktion (Std.-Sub.) ! Probenaddition (Prb.-Add.) ! Probensubtraktion (Prb.-Sub.) ! Blindwertaddition (Blindwertadd.) Vorbereitende Tätigkeiten gemäß Abschnitt 4.5.1 ausführen. Mit m in der Messwertanzeige das Messfenster ISE auswäh- len.

  • Seite 46: Standardaddition (Std.-Add.)

    Bedienung inoLab pH/ION 735 4.5.6 Standardaddition (Std.-Add.) Beim Verfahren Standardaddition wird der Probe eine bekannte Menge Standardlösung zugesetzt. Aus der Potentialänderung wird die Ionenkonzentration in der Probe berechnet. Messmethode auswählen (siehe Abschnitt 4.5.5). Zwei Kalibrierstandardlösungen vorbereiten. Zweipunktkalibrierung gemäß Benutzerführung durchführen.
  • Seite 47 735 Bedienung Standardaddition i Standard zugeben i U = 19.0 mV weiter Standardlösung zur Probe zugeben. Mit g die Messung starten. Nach Ende der Messung erscheint ein Eingabe-Fenster. Standardaddition Std. Volumen 1.0 ml Std. Konzentration 1.0 mg/l weiter Mit 82 und g die Werte für das Volumen der Standardlö-...

  • Seite 48: Standardsubtraktion (Std.-Sub.)

    Bedienung inoLab pH/ION 735 4.5.7 Standardsubtraktion (Std.-Sub.) Beim Verfahren Standardsubtraktion wird der Probe eine bekannte Menge Standardlösung (als Komplexbildner oder Fällungsmittel) zuge- setzt, und dadurch die Ionenkonzentration verringert. Aus der Potentialänderung wird die Ionenkonzentration in der Probe berechnet. Messmethode auswählen (siehe Abschnitt 4.5.5).
  • Seite 49 735 Bedienung Standardsubtraktion i Standard zugeben i U = 19.0 mV weiter Standard zur Probe zugeben. Mit g die Messung starten. Nach Ende der Messung erscheint ein Eingabe-Fenster. Die Infozeile zeigt die aktuelle Einstellung für die ionenselekti- ve Elektrode [z. B. Ag (ISE)] und das zu subtrahierende Ion.
  • Seite 50 Bedienung inoLab pH/ION 735 Ggf. mit 82 und g die Ionenart für das Ion in der Probe (Ionenart (ISE)) einstellen. Die zugehörigen Daten Ladungszahl und Molmasse werden automatisch angezeigt. Bei Auswahl der selbst definierbaren Ionenart (??): Mit 82 und g Wertigkeit (Ladungszahl) und Molgewicht (Molmasse) für das Ion in der Standardlösung einstellen.

  • Seite 51: Probenaddition (Prb.-Add.)

    735 Bedienung 4.5.8 Probenaddition (Prb.-Add.) Beim Verfahren Probenaddition wird der Standardlösung eine bekann- te Menge Probe zugesetzt. Aus der Potentialänderung wird die Ionenkonzentration in der Probe berechnet. Messmethode auswählen (siehe Abschnitt 4.5.5). Zwei Kalibrierstandardlösungen vorbereiten. Zweipunktkalibrierung gemäß Benutzerführung durchführen.
  • Seite 52 Bedienung inoLab pH/ION 735 Probenaddition i Probe zugeben i U = 22.0 mV weiter Probe zur Standardlösung zugeben. Mit g die Messung starten. Nach Ende der Messung erscheint ein Eingabe-Fenster. Probenaddition Probevolumen 1.0 ml weiter Mit 82 und g den Wert für das Volumen der Probe (Probevolumen) eingeben.

  • Seite 53: Probensubtraktion (Prb.-Sub.)

    735 Bedienung 4.5.9 Probensubtraktion (Prb.-Sub.) Beim Verfahren Probensubtraktion wird der Standardlösung eine be- kannte Menge Probe zugesetzt. Aus der Potentialänderung wird die Ionenkonzentration in der Probe berechnet. Die Probensubtraktion ist eine Methode zur indirekten Bestimmung von Ionen. Sie wird angewendet zur Bestimmung von Ionen, für die keine direkte Bestimmung möglich ist.
  • Seite 54 Bedienung inoLab pH/ION 735 Mit 82 weiter auswählen und mit g die Messung starten. Nach Ende der Messung erscheint ein Info-Fenster. Probensubtraktion i Probe zugeben i U = 22.0 mV weiter Probe zum Standard zugeben. Mit g die Messung starten.
  • Seite 55 735 Bedienung Ggf. mit 82 und g die Ionenart für das Ion in der Probe (Ionenart (ISE)) einstellen. Die zugehörigen Daten Ladungszahl und Molmasse werden automatisch angezeigt. Bei Auswahl der selbst definierbaren Ionenart (??): Mit 82 und g Wertigkeit (Ladungszahl) und Molgewicht (Molmasse) für das Ion in der Standardlösung einstellen.

  • Seite 56: Standardaddition Mit Blindwertkorrektur (Blindwertadd.)

    Bedienung inoLab pH/ION 735 4.5.10 Standardaddition mit Blindwertkorrektur (Blindwertadd.) Beim Verfahren Standardaddition mit Blindwertkorrektur wird der Pro- be in zwei Schritten eine bekannte Menge Standardlösung zugesetzt. Mit der ersten Zugabe wird die Ionenkonzentration in den linearen Be- reich der Elektrodenkennlinie angehoben.
  • Seite 57 735 Bedienung Mit 82 und g die Werte für das Volumen der Probe (Probevolumen), das Volumen der ISA/TISAB-Lösung (ISA/TI- SAB Vol.), das Volumen der Blindwertlösung (Bw.-Volumen) und die Konzentration der Blindwertlösung (Bw.-Konzentrati- on) eingeben. Mit 82 weiter auswählen und mit g die Messung starten.

  • Seite 58: Speichern

    Bedienung inoLab pH/ION 735 Mit # die Messmethode beenden. Es erscheint eine Sicherheitsabfrage. Mit 82 ja auswählen. Mit g ja bestätigen. Die Messung mit der Methode ist beendet. Speichern Sie können Messwerte (Datensätze) auf zwei Arten in den Datenspei- cher übertragen: ! Manuell speichern (siehe Abschnitt 4.6.1)

  • Seite 59: Manuell Speichern

    735 Bedienung 4.6.1 Manuell speichern So können Sie einen Messdatensatz in den Datenspeicher übertragen und gleichzeitig auf die Schnittstelle ausgeben: Taste <STO> kurz drücken. Das Menü für das manuelle Speichern erscheint. <STO> 1 von 646 - 30.10.2003 11:24:16 - pH 7.000...

  • Seite 60: Automatisch Intervallweise Speichern

    Bedienung inoLab pH/ION 735 4.6.2 Automatisch intervallweise speichern Das Speicherintervall (Intervall) bestimmt den zeitlichen Abstand zwi- schen automatischen Speichervorgängen. Bei jedem Speichervorgang wird der aktuelle Datensatz gleichzeitig auf die Schnittstelle übertra- gen. Automatische Speicher- Taste <STO> lang drücken. funktion konfigurieren Das Menü...
  • Seite 61 735 Bedienung Speicherverwaltung In den beiden unteren Displayzeilen ist die vorausberechnete Nutzung des Speichers für die gewählten Einstellungen dargestellt: <STO_> Speichern mit ID Eingestellte Speicherdauer für die Intervall 30 s gesamte Datensatzreihe Dauer 180 min weiter 00d03h00min 00d15h...

  • Seite 62: Messdatenspeicher Bearbeiten

    Bedienung inoLab pH/ION 735 Automatisches So schalten Sie das automatische Speichern vor Ablauf der regulären Speichern vorzeitig Speicherdauer aus: beenden Taste <STO> lang drücken. Das folgende Fenster erscheint. Warnung Autom. Speichern beenden? nein Mit 82 ja auswählen und mit g bestätigen.
  • Seite 63 735 Bedienung Einstellungen Menüpunkt Einstellung/ Erläuterung Funktion Speicher / Zeigt alle Messdatensätze, Manueller Speicher / die den Filtereinstellungen Anzeigen entsprechen, seitenweise Weitere Optionen: ! Mit 82 blättern Sie durch die Datensätze. ! Mit p geben Sie den angezeigten Datensatz auf die Schnittstelle aus.
  • Seite 64 Bedienung inoLab pH/ION 735 Datenfilter Menüpunkt Einstellung/ Erläuterung Funktion Filter Filterkriterien: kein Filter Datenfilter ausgeschaltet Datum & ID- Auswahl nach Zeitraum Nummer und Ident-Nr. ID-Nummer Auswahl nach Ident-Nr. Datum Auswahl nach Zeitraum TT.MM.JJ Wählt alle Datensätze in- nerhalb des festgelegten TT.MM.JJ...

  • Seite 65: Messdatenspeicher Löschen

    735 Bedienung Beispielausdruck 31.08.04 15:48:08 inoLab pH/ION 735 Ser. Nr. 12345678 ID-Nummer: 1 0.316 mg/l 22 °C , AR ________________________________________ 31.08.04 09:56:20 inoLab pH/ION 735 Ser. Nr. 12345678 ID-Nummer: 1 6.12 24.8 °C , AR ________________________________________ 31.08.04 09:27:24 inoLab pH/ION 735 Ser.

  • Seite 66: Kalibrierprotokolle Anzeigen Und Ausgeben

    Bedienung inoLab pH/ION 735 4.6.5 Kalibrierprotokolle anzeigen und ausgeben Sie können entweder die Kalibrierdaten ! von einem ausgewählten Sensor oder ! von allen angeschlossenen Sensoren anzeigen und anschließend auf die Schnittstelle ausgeben. Kalibrierprotokoll eines Das Kalibrierprotokoll der letzten Kalibrierung finden Sie unter dem Me- ausgewählten Sensors...

  • Seite 67: Daten Übertragen (Rs 232-Schnittstelle)

    735 Bedienung Beispielausdruck 03.08.04 20:18 inoLab pH/ION 735 Ser. Nr. 12345678 KALIBRIERUNG pH Kalibrierdatum 01.08.04 00:14:03 Kal.-Intervall AutoCal TEC Puffer 1 7.00 Spannung 1 -0.2 mV 26.3 øC Steigung -59.2 mV/pH Asymmetrie -0.5 mV Sensor ________________________________________ KALIBRIERUNG ISE Kalibrierdatum 03.08.04...
  • Seite 68 Bedienung inoLab pH/ION 735 Daten Steuerung Bedienung / Beschreibung ! Angezeigter Datensatz mit Gespeicherte manuell Messwerte p nach Aufruf aus dem Speicher. ! Alle Datensätze entspre- chend den Filterkriterien über die Funktion Ausgabe RS232. Details siehe Abschnitt 4.6.3. ! Kalibrierprotokoll eines...

  • Seite 69: Pc/Externen Drucker Anschließen

    735 Bedienung 4.7.2 PC/externen Drucker anschließen Verbinden Sie die Schnittstelle über das Kabel AK340/B (PC) bzw. Ka- bel AK325/S (ext. Drucker) mit den Geräten. Achtung Die Schnittstelle RS232 ist nicht galvanisch getrennt. Bei Anschluss von geerdetem PC/Drucker kann nicht in geerdeten...

  • Seite 70: Rücksetzen (Reset)

    Bedienung inoLab pH/ION 735 Rücksetzen (Reset) Sie können alle Sensoreinstellungen und alle sensorunabhängigen Einstellungen getrennt voneinander rücksetzen (initialisieren). 4.8.1 Sensoreinstellungen rücksetzen Hinweis Die Kalibrierdaten werden beim Rücksetzen der Messparameter auf den Auslieferzustand zurückgesetzt. Nach dem Rücksetzen kalibrie- ren! Folgende Einstellungen für die pH-Messung werden mit der Funktion Rücksetzen auf den Auslieferzustand rückgesetzt:...

  • Seite 71: Systemeinstellungen Rücksetzen

    735 Bedienung 4.8.2 Systemeinstellungen rücksetzen Die folgenden Systemeinstellungen lassen sich auf den Auslieferzu- stand rücksetzen: Einstellung Auslieferzustand Sprache English Temperatur Einheit °C Signalton Baudrate 4800 baud Ausgabe Format ASCII Kontrast 40 % Beleuchtung Auto aus Abschaltzeit 30 min Das Rücksetzen der Systemeinstellungen erfolgt unter dem Menü-...
  • Seite 72 Bedienung inoLab pH/ION 735...

  • Seite 73: Wartung, Reinigung, Entsorgung

    735 Wartung, Reinigung, Entsorgung Wartung, Reinigung, Entsorgung Wartung Die Wartungsarbeiten beschränken sich auf: ! Akkus austauschen und ! Papierrolle des Druckers wechseln. Hinweis Zur Wartung der Messketten und Elektroden die entsprechenden Be- dienungsanleitungen beachten.

  • Seite 74: Akkus Austauschen

    Wartung, Reinigung, Entsorgung inoLab pH/ION 735 5.1.1 Akkus austauschen Achtung Verwenden Sie immer die angegebenen NiMH-Akkus (siehe Kapi- tel 7 T ). Bei Verwendung von Batterien kann das ECHNISCHE ATEN Gerät beschädigt werden. Akkufach (1) an der Geräteunterseite öffnen. Die vier Akkus aus dem Akkufach nehmen.

  • Seite 75: Papierrolle Wechseln

    Drucker (3) einfädeln. Print-Taste f (Papiervorschub) drücken. Druckerdeckel (1) schließen. Hinweis Verwenden Sie ausschließlich Original WTW-Papierrollen. Informatio- nen hierzu erhalten Sie durch den WTW-Katalog M ESSTECHNIK FÜR oder über Internet. BOR UND MWELT Sie können auch Thermopapier HQ verwenden, das mindestens 10 Jahre lesbar ist.

  • Seite 76: Entsorgung

    Wartung, Reinigung, Entsorgung inoLab pH/ION 735 Entsorgung Verpackung Das Messgerät wird in einer schützenden Transportverpackung ver- schickt. Wir empfehlen: Bewahren Sie das Verpackungsmaterial auf. Die Origi- nalverpackung schützt das Messgerät vor Transportschäden. Akkus Entfernen Sie die Akkus aus dem Gerät und führen Sie sie gemäß den örtlichen Bestimmungen einer Entsorgungseinrichtung zu.

  • Seite 77: Was Tun, Wenn

    735 Was tun, wenn... Was tun, wenn... pH- und Redoxmessung Fehlermeldung Ursache Behebung OFL oder UFL Messkette: (Messbereich über- oder – Luftblase vor dem Diaphragma – Luftblase entfernen unterschritten) – Luft im Diaphragma – Luft absaugen bzw. Diaphragma benetzen –...
  • Seite 78 Was tun, wenn... inoLab pH/ION 735 Kein stabiler Messwert Ursache Behebung pH-Messkette: – Diaphragma verschmutzt – Diaphragma reinigen – Membran verschmutzt – Membran reinigen Messlösung: – pH-Wert nicht stabil – ggf. unter Luftabschluss messen – Temperatur nicht stabil – ggf. temperieren Messkette + Messlösung:...

  • Seite 79: Ise-Messung

    735 Was tun, wenn... ISE-Messung Fehlermeldung OFL Ursache Behebung – Messbereich überschritten – Messlösung verdünnen Offensichtlich falsche Ursache Behebung Messwerte – Messkette nicht angeschlossen – Messkette anschließen – Kabel gebrochen – Messkette austauschen Fehlermeldung Error Ursache Behebung (Unzulässige...

  • Seite 80: Allgemeine Fehler

    – Funktion AutoStore – Funktionen ausschalten (Int 1) bzw. Datenübertragung (Int 2) ist eingeschaltet Ursache Behebung feed-Taste reagiert nicht * – Drucker eingeschaltet – Drucker ausschalten – Schnittstellenkabel – Kabel abstecken angeschlossen * nur bei inoLab pH/ION 735 mit integriertem Drucker...
  • Seite 81 735 Was tun, wenn... Anzeige LoBat Ursache Behebung – Akkus weitgehend entladen – Akkus laden (siehe Abschnitt 3.2) Gerät reagiert nicht Ursache Behebung auf Tastendruck – Betriebszustand undefiniert – Prozessor-Reset: oder EMV-Beaufschlagung Taste e und # gleichzeitig unzulässig...
  • Seite 82 Was tun, wenn... inoLab pH/ION 735...

  • Seite 83: Technische Daten

    735 Technische Daten Technische Daten Allgemeine Daten Abmessungen ca. 172 x 80 x 37 mm Gewicht ca. 0,3 kg (ohne Steckernetzgerät) Mechanischer Aufbau Schutzart: IP 66 Elektrische Sicherheit Schutzklasse: Prüfzeichen cETLus, CE Umgebungs- Lagerung - 25 °C ... + 65 °C...

  • Seite 84: Messbereiche, Auflösungen, Genauigkeiten

    Technische Daten inoLab pH/ION 735 Messbereiche, Auflösungen, Genauigkeiten 7.2.1 pH/Redox Messbereiche, Größe Messbereich Auflösung Auflösungen - 2,000 ... + 20,000 0,001 - 2,00 ... + 20,00 0,01 U [mV] - 999,9 ... + 999,9 - 2000 ... + 2000 T [°C] - 5,0 ...

  • Seite 85: Verzeichnisse

    735 Verzeichnisse Verzeichnisse Dieses Kapitel bietet Ihnen Zusatzinformationen und Orientierungshil- fen. Abkürzung Das Abkürzungsverzeichnis erklärt Displayanzeigen und verwendete Abkürzungen. Fachwort Das Fachwortverzeichnis (Glossar) erklärt kurz die Bedeutung der Fachbegriffe. Fachbegriffe, die der Zielgruppe bekannt sein müssten, werden hier jedoch nicht erläutert.
  • Seite 86 Verzeichnisse inoLab pH/ION 735 Abkürzungsverzeichnis Asymmetrie Kalibriertyp Automatisches Kalibrieren für pH-Messungen mit NIST/DIN Pufferlösungen hergestellt nach NIST bzw. DIN 19 266 Kalibriertyp Automatisches Kalibrieren für pH-Messungen mit WTW-Technischen Pufferlösungen nach DIN 19267 °C Temperatureinheit Grad Celsius Kalibrieren ConCal Konventionelle Ein-/Zwei-Punktkalibrierung für pH-Messungen °F...
  • Seite 87 Kleinste von der Anzeige eines Messgeräts noch darstellbare Diffe- renz zwischen zwei Messwerten. AutoRange Bezeichnung für eine automatische Messbereichswahl. AutoRead WTW-Bezeichnung für eine Funktion zur Kontrolle der Messwertsta- bilität. Diaphragma Das Diaphragma ist ein poröser Körper in der Gehäusewand von Re- ferenzelektroden oder Elektrolytbrücken. Es vermittelt den elektri- schen Kontakt zwischen zwei Lösungen und erschwert den...
  • Seite 88 Die Molalität ist die Menge (in Mol) eines gelösten Stoffs in 1000 g Lö- sungsmittel. ® MultiCal WTW-Begriff, der aussagt, daß ein Messgerät mehrere Kalibrierver- fahren zur Verfügung stellt. Offsetspannung Die messbare Kettenspannung einer symmetrischen Messkette, de- ren Membran in eine Lösung mit dem pH des nominellen Messketten- nullpunkts taucht.
  • Seite 89 735 Verzeichnisse Temperaturkompen- Bezeichnung für eine Funktion, die den Einfluss der Temperatur auf sation die Messung berücksichtigt und entsprechend umrechnet. Die Funk- tionsweise der Temperaturkompensation ist je nach zu bestimmender Messgröße unterschiedlich. Bei konduktometrischen Messungen er- folgt eine Umrechnung des Messwerts auf eine definierte Referenz- temperatur.
  • Seite 90 Verzeichnisse inoLab pH/ION 735...

  • Seite 91: Stichwortverzeichnis

    735 Stichwortverzeichnis Stichwortverzeichnis ......11, 13 ............64 Abschaltautomatik Filter ........93 Akku Firmware-Update ..........11 aufladen ..........11 Ladezeit ......27 Asymmetrie pH-Messkette ......... 10 Gefahrloser Betrieb Auslieferzustand ........70 Messparameter ......71 Systemeinstellungen ..........70 Initialisieren AutoRead ............38 .............24 ..........25 Redox Kalibrierbewertung ...........
  • Seite 92 Stichwortverzeichnis inoLab pH/ION 735 ....... 46 Standardaddition Temperaturmessung ......48 ........... 37 Standardsubtraktion ........15 ............ 23 Messwertanzeige ......67 Messwerte übertragen .......... 69 MultiLab pilot ........ 9 Vorsichtsmaßnahmen ..........11 Netzbetrieb Zweipunktkalibrierung ........... 43 ....... 75 ..........32, 34 Papierrolle wechseln ........

  • Seite 93: Anhang: Aktualisierung Der Gerätesoftware

    Anhang: Aktualisierung der Gerätesoftware Mit Hilfe eines Personal Computers können Sie ein Update der Gerä- tesoftware des inoLab pH/ION 735 auf die neueste Version durchfüh- ren. Sie benötigen dafür: ! einen PC mit Betriebssystem Windows 95, 98, NT, 2000 oder XP...
  • Seite 94 Anhang: Aktualisierung der Gerätesoftware inoLab pH/ION 735...
  • Seite 95 Wissenschaftlich-Technische Werkstätten GmbH Dr.-Karl-Slevogt-Straße 1 D-82362 Weilheim Germany Tel: +49 (0) 881 183-0 +49 (0) 881 183-100 Fax: +49 (0) 881 183-420 E-Mail: Info@WTW.com Internet: http://www.WTW.com...
