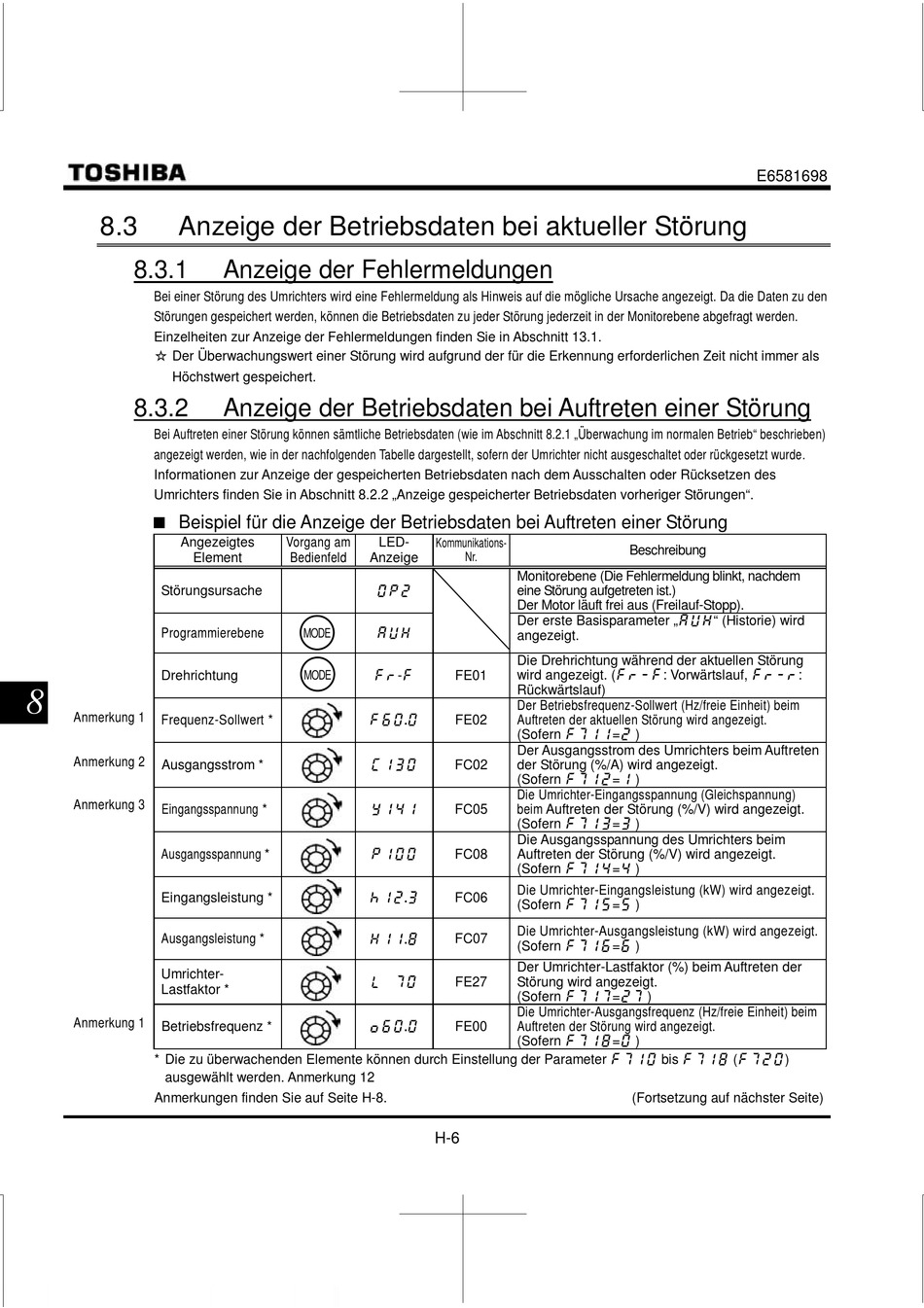

8.3 Anzeige der Betriebsdaten bei aktueller Störung
8.3.1
Bei einer Störung des Umrichters wird eine Fehlermeldung als Hinweis auf die mögliche Ursache angezeigt. Da die Daten zu den
Störungen gespeichert werden, können die Betriebsdaten zu jeder Störung jederzeit in der Monitorebene abgefragt werden.
Einzelheiten zur Anzeige der Fehlermeldungen finden Sie in Abschnitt 13.1.
☆ Der Überwachungswert einer Störung wird aufgrund der für die Erkennung erforderlichen Zeit nicht immer als
Höchstwert gespeichert.
8.3.2
Bei Auftreten einer Störung können sämtliche Betriebsdaten (wie im Abschnitt 8.2.1 „Überwachung im normalen Betrieb" beschrieben)
angezeigt werden, wie in der nachfolgenden Tabelle dargestellt, sofern der Umrichter nicht ausgeschaltet oder rückgesetzt wurde.
Informationen zur Anzeige der gespeicherten Betriebsdaten nach dem Ausschalten oder Rücksetzen des
Umrichters finden Sie in Abschnitt 8.2.2 „Anzeige gespeicherter Betriebsdaten vorheriger Störungen".
■ Beispiel für die Anzeige der Betriebsdaten bei Auftreten einer Störung
Angezeigtes
Element
Störungsursache
Programmierebene
Drehrichtung
8
Anmerkung 1
Frequenz-Sollwert *
Anmerkung 2
Ausgangsstrom *
Anmerkung 3
Eingangsspannung *
Ausgangsspannung *
Eingangsleistung *
Ausgangsleistung *
Umrichter-
Lastfaktor *
Anmerkung 1
Betriebsfrequenz *
* Die zu überwachenden Elemente können durch Einstellung der Parameter  bis  ()
ausgewählt werden. Anmerkung 12
Anmerkungen finden Sie auf Seite H-8.

Anzeige der Fehlermeldungen

Anzeige der Betriebsdaten bei Auftreten einer Störung
Vorgang am LED-
Bedienfeld Anzeige


MODE
-
MODE




k12.3
h11.8


Kommunikations-
Nr.
Monitorebene (Die Fehlermeldung blinkt, nachdem
eine Störung aufgetreten ist.)
Der Motor läuft frei aus (Freilauf-Stopp).
Der erste Basisparameter „" (Historie) wird
angezeigt.
Die Drehrichtung während der aktuellen Störung
wird angezeigt. (: Vorwärtslauf, :
FE01
Rückwärtslauf)
Der Betriebsfrequenz-Sollwert (Hz/freie Einheit) beim
Auftreten der aktuellen Störung wird angezeigt.
FE02
(Sofern = )
Der Ausgangsstrom des Umrichters beim Auftreten
der Störung (%/A) wird angezeigt.
FC02
(Sofern = )
Die Umrichter-Eingangsspannung (Gleichspannung)
FC05 beim Auftreten der Störung (%/V) wird angezeigt.
(Sofern = )
Die Ausgangsspannung des Umrichters beim
Auftreten der Störung (%/V) wird angezeigt.
FC08
(Sofern = )
Die Umrichter-Eingangsleistung (kW) wird angezeigt.
FC06
(Sofern = )
Die Umrichter-Ausgangsleistung (kW) wird angezeigt.
FC07
(Sofern = )
Der Umrichter-Lastfaktor (%) beim Auftreten der
FE27 Störung wird angezeigt.
(Sofern = )
Die Umrichter-Ausgangsfrequenz (Hz/freie Einheit) beim
FE00 Auftreten der Störung wird angezeigt.
(Sofern = )
H-6
E6581698
Beschreibung
(Fortsetzung auf nächster Seite)
