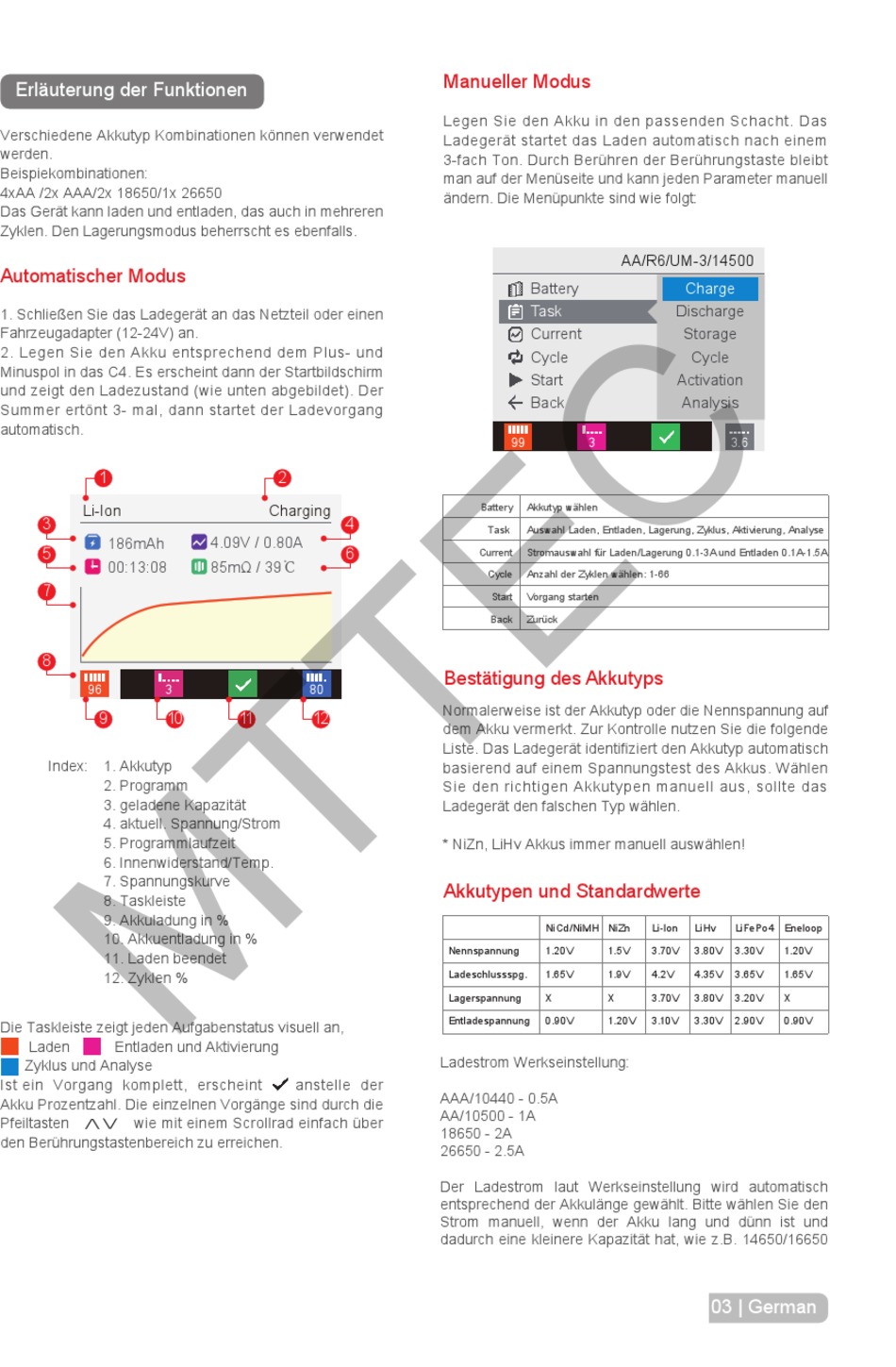

ISDT C4 Bedienungsanleitung Seite 3

Erläuterung der Funktionen
Verschiedene Akkutyp Kombinationen können verwendet
werden.
Beispiekombinationen:
4xAA /2x AAA/2x 18650/1x 26650
Das Gerät kann laden und entladen, das auch in mehreren
Zyklen. Den Lagerungsmodus beherrscht es ebenfalls.
Automatischer Modus
1. Schließen Sie das Ladegerät an das Netzteil oder einen
Fahrzeugadapter (12-24V) an.
2. Legen Sie den Akku entsprechend dem Plus- und
Minuspol in das C4. Es erscheint dann der Startbildschirm
und zeigt den Ladezustand (wie unten abgebildet). Der
Summer ertönt 3- mal, dann startet der Ladevorgang
automatisch.
1
Li-Ion
3
186mAh
5
00:13:08
7
8
96 3
9 10
Index: 1. Akkutyp
2. Programm
3. geladene Kapazität
4. aktuell. Spannung/Strom
5. Programmlaufzeit
6. Innenwiderstand/Temp.
7. Spannungskurve
8. Taskleiste
9. Akkuladung in %
10. Akkuentladung in %
11. Laden beendet
12. Zyklen %
Die Taskleiste zeigt jeden Aufgabenstatus visuell an,
Laden Entladen und Aktivierung
Zyklus und Analyse
Ist ein Vorgang komplett, erscheint
Akku Prozentzahl. Die einzelnen Vorgänge sind durch die
Pfeiltasten wie mit einem Scrollrad einfach über
den Berührungstastenbereich zu erreichen.
2
Charging
4
4.09V / 0.80A
6
85mΩ / 39℃
80
11 12
anstelle der
Manueller Modus
Legen Sie den Akku in den passenden Schacht. Das
Ladegerät startet das Laden automatisch nach einem
3-fach Ton. Durch Berühren der Berührungstaste bleibt
man auf der Menüseite und kann jeden Parameter manuell
ändern. Die Menüpunkte sind wie folgt:
AA/R6/UM-3/14500
Battery
Task
Current
Cycle
Start
Back
99 3
Battery Akkutyp wählen
Task Auswahl Laden, Entladen, Lagerung, Zyklus, Aktivierung, Analyse
Current Stromauswahl für Laden/Lagerung 0.1-3A und Entladen 0.1A-1.5A
Cycle Anzahl der Zyklen wählen: 1-66
Start Vorgang starten
Back Zurück
Bestätigung des Akkutyps
Normalerweise ist der Akkutyp oder die Nennspannung auf
dem Akku vermerkt. Zur Kontrolle nutzen Sie die folgende
Liste. Das Ladegerät identifiziert den Akkutyp automatisch
basierend auf einem Spannungstest des Akkus. Wählen
Sie den richtigen Akkutypen manuell aus, sollte das
Ladegerät den falschen Typ wählen.
* NiZn, LiHv Akkus immer manuell auswählen!
Akkutypen und Standardwerte
NiCd/NiMH NiZn
Nennspannung 1.20V 1.5V
Ladeschlussspg. 1.65V 1.9V
Lagerspannung X X
Entladespannung 0.90V 1.20V
Ladestrom Werkseinstellung:
AAA/10440 - 0.5A
AA/10500 - 1A
18650 - 2A
26650 - 2.5A
Der Ladestrom laut Werkseinstellung wird automatisch
entsprechend der Akkulänge gewählt. Bitte wählen Sie den
Strom manuell, wenn der Akku lang und dünn ist und
dadurch eine kleinere Kapazität hat, wie z.B. 14650/16650
Charge
Discharge
Storage
Cycle
Activation
Analysis
3.6
Li-lon LiHv LiFePo4 Eneloop
3.70V 3.80V 3.30V 1.20V
4.2V 4.35V 3.65V 1.65V
3.70V 3.80V 3.20V X
3.10V 3.30V 2.90V 0.90V
03 | German
