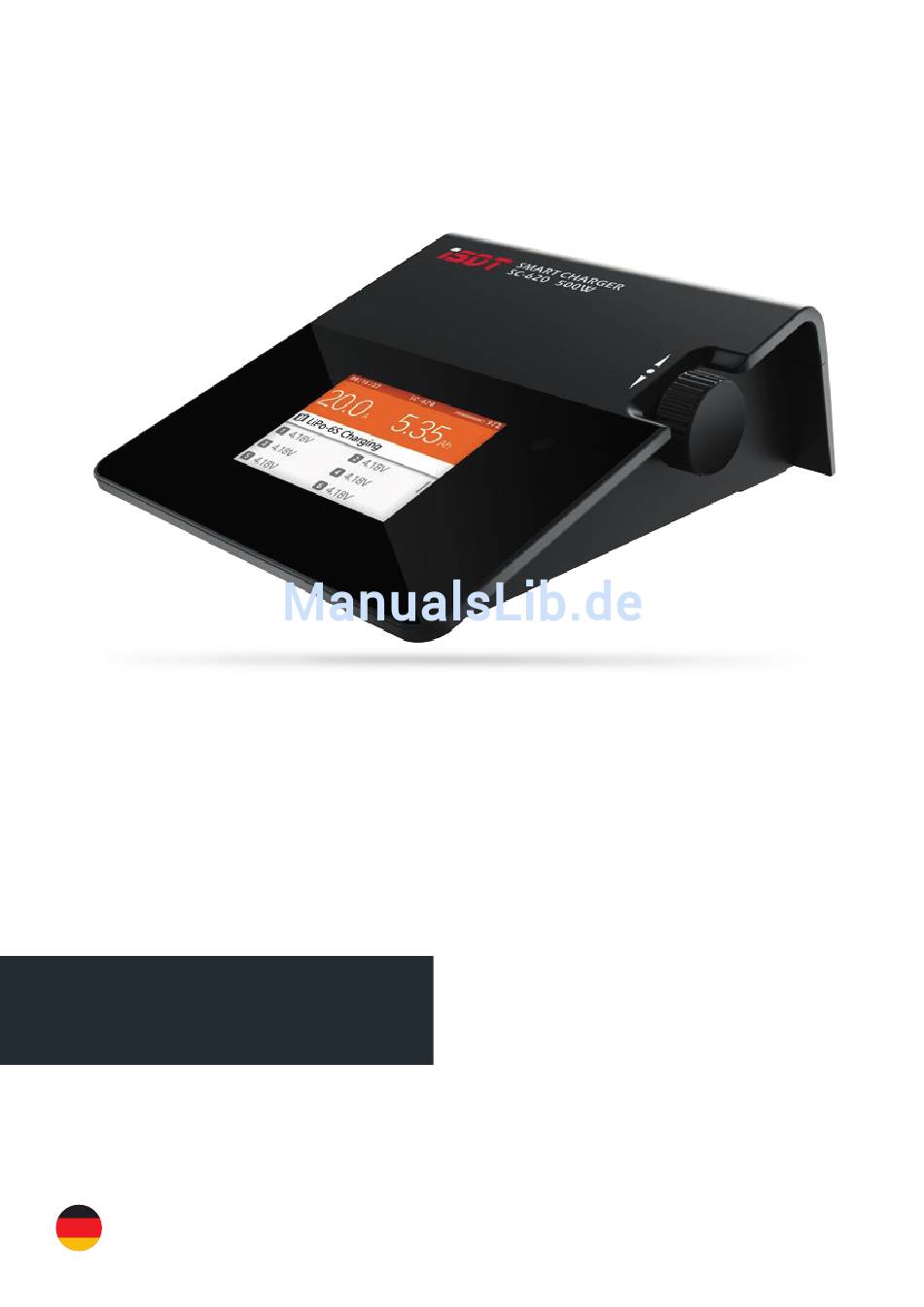

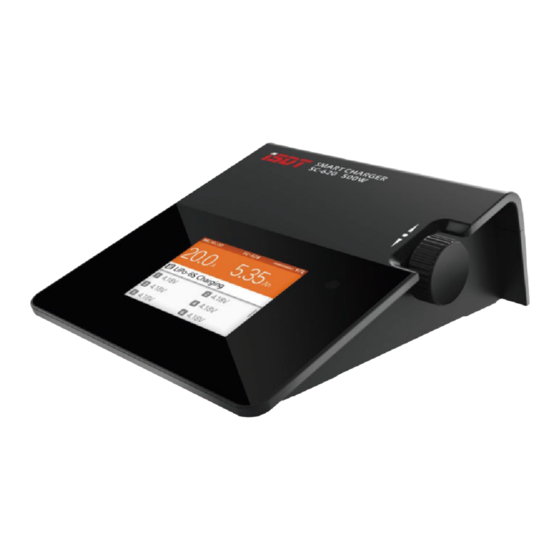

- Seite 1 SC - 620 Smart Charger Bedienungsanleitung Ver. 23.08.1.0...
-
Seite 2: Inhaltsverzeichnis
Vielen Dank, dass Sie sich für das ISDT SC-620 entschieden haben. Das SC-620 ist ein hochleistungs Smart-Charger. Bitte besuchen Sie www.YUKI-MODEL.de für mehr Details zu den Funktionen. Alle Funktionen des SC-620 werden zeitweise verbessert und bekommen ein Upgrade. Die Anleitung in Ihrer Hand könnte eventuell von den aktuellen Funktionen abweichen. -
Seite 3: Sicherheits- Und Warnhinweise
Sicherheits- und Warnhinweise Bitte befolgen Sie die folgenden Sicherheits- und Warnhinweise um Ihrer Sicherheit Garantie zu leisten. Eine falsche Benutzung kann zu Schäden/Brand am Gerät oder der Batterie führen. - Keine Veränderungen in und an dem Gerät vornehmen - Stets auf richtige Polung der Anschlusskabel achten - Das Ladegerät vor Feuchtigkeit, Staub, Hitze und anderen schädlichen Einflüssen schützen - Betrieb an einer Autobatterie nur bei ausgeschalteten Motor;... -
Seite 4: Produkteigenschaften
Produkteigenschaften 1. 2.4 Zoll IPS Display 2. Druck- und Auswahlknopf 3. Stromanschluss 4. Batterie-Anschluss 5. Balancer-Anschluss 6. USB-Anschluss 7. Update-Anschluss Druckknopf langes drücken: Systemeinstellungen bearbeiten / aktuelle Aufgabe beenden kurzes drücken: Aufgabeneinstellungen bearbeiten / Eingabe bestätigen horizontales Scrollen: Menüauswahl... -
Seite 5: Spezifikationen
Spezifikationen 115MM 52MM 130MM 2.4〃320x240 IPS LCD Eingangsspannung ....................DC 9-30 V Ausgangsspannung ....................0-30 V Ladestrom ......................0.1-20.0 A Entladestrom ......................0.1-5.0 A Max. Ladeleistung ....................500 W Max. Entladeleistung ....................15 W Gleichstrom ......................1 A/Zelle Balancer Zellen .......................6 S USB-Anschluss .......................2.1 A/5 V Unterstütze Batterien .....................LiFe / LiIon / LiPo / LiHv (1-6S) Typen ........................NiMH/Cd (1-18S) / Pb (1-12S) Display ........................2.4 Zoll, 320x240 IPS LCD Arbeitstemperatur ....................0-40 °C Lagerungstemperatur .....................-20-60 °C... -
Seite 6: Batterie-Typ Und Aufgabenparameter
Batterie-Typ und Aufgabenparameter NiCd/NiMH LiFe LiIon LiPo LiHv Nennspannung 1.20 V 2.00 V 3.20 V 3.60 V 3.70 V 3.80 V Volle Ladespannung 1.40 V 2.46 V 3.65 V 4.10 V 4.20 V 4.35 V Speicherspannung nicht kompatibel nicht kompatibel 3.30 V 3.70 V 3.80 V 3.85 V Entladespannung 1.10 V 1.90 V 2.90 V 3.20 V 3.30 V 3.40 V Vorladespannung 0.90 V 1.80 V 2.60 V 2.90 V 3.00 V... -
Seite 7: Laden
Laden Während des Ladevorgangs wird eine spezifische Hat der Akku eine Nennkapazität von 2,2 Ah (2.200 Menge von elektrischer Energie in die Zellen gespeist. mAh) und die C-Rate beträgt 45C, kann der Akku dem- Die Berechnung der Ladungsmenge wird erfolgt durch nach mit bis zu 99 A entladen werden. -
Seite 8: Aufgabeneinstellungen
Aufgabeneinstellungen Verbinden Sie das Ladegerät mit einer Stromquelle. Warten Sie bis sich das Gerät eingeschaltet hat und seinen Selbsttest beendet. Schließen Sie die Batterie an das Ladegerät an wenn auf dem Display „Standby“ steht. Drü- cken sie nun kurz den Druckknopf an der Seite -es sollte nun das Menü erscheinen mit folgenden Auswahlmög- lichkeiten: Task ........Wählen Sie die Aufgabe: Laden, Entladen, Speicherfunktion Battery ......Wählen Sie hier den Batterie-Typ... - Seite 9 - Aktivierung und Wiederherstellung von übermäßig entladenen Batterien Wenn die Ladefunktion beginnt, sollten Sie mit 0.1 A die Aktivierung und Wiederherstellung der Batterie beginnen. Vorausgesetzt die Zellenspannung wurde getestet. - Innenwiederstands Funktion Das Ladegerät ist mit einer Funktion ausgestattet um den internen Zellenwiederstand zu messen. Die Vorausset- zung ist das die Batterie mit einen Balancer geladen wird.
-
Seite 10: Display-Anzeige
Display 1. Ladezeit 5. Batterie-Typ / Zellenzahl / aktuelle Aufgabe 2. Gerätename 6. Zellenspannung 3. Ladevorgang in % 7. Geladene Kapazität 4. Aktueller Strom Wenn sie den Druckknopf drehen, wird Ihnen unterhalb des Displays die aktuellen Zellenspannungen, Zellenwie- derstände und Arbeitsparameter für jede einzelne Zelle angezeigt. Die Zellenspannungen und Zellenwiederstände können nur bei Blanced-Laden angezeigt werden. -
Seite 11: System Standardeinstellungen
System-Standardeinstellungen Halten Sie den Druckknopf an der Seite des Gerätes lange gedrückt. Das Interface für die Standard- Systemein- stellungen sollte nun auftauchen und folgende Informationen zeigen: Max. Eingangsleistung ..............begrenzt zwischen 50~530 W Min. Eingangsspannung ............begrenzt zwischen 9~30 V Hintergrundbeleuchtung ............hoch, mittel, niedrig Lautstärke .................hoch, mittel, niedrig, aus Über ...................zeigt die System-Software Informationen Speichern ..................speichert die veränderten Parameter ab... -
Seite 12: Fehlerbehebung
Fehlerbehebung - Selbsttest Fehler Das Ladegerät kann einen Selbsttest vollziehen wenn es an einer Stromquelle angeschlossen ist. Ein Selbst- test-Fehler kann passieren wenn nach 5 min. Keine Batterie angeschlossen wurde. - Fehler für nicht kompatible oder fehlerhafte Batterieverbindung Stecken Sie die Batterie erneut an das Ladegerät um sicherzustellen, dass alle Verbindungen korrekt eingesteckt wurden. -
Seite 13: Gewährleistung
Gewährleistung Terms of Guarantee Die Gewährleistungsfrist beträgt zwei Jahre ab The warranty period is two years from date Kaufdatum. Die Gewährleistung gilt auf dem Gebiet der of purchase. The warranty applies to the territory of the EU Europäischen Union und der Schweiz. and Switzerland. - Seite 14 Elektronische Produkte mit diesem Logo müssen separat vom Hausmüll entsorgt werden. Beschä- digte Geräte bitte bei Ihrem örtlichen Recycling-Hof entsorgen.
