- Seite 1 TD.719 Smart charger Bedienungsanleitung Ver 1.1.701...
-
Seite 2: Einleitung
Einleitung SC-608 innovatives Hochleistungsladegerät Die Funktionen der Produkte werden immer auf dem neusten Stand gehalten. Es ist deshalb möglich, dass sich die Anleitung nicht mehr auf dem aktuellen Stand befindet.Neuste Anleitungen finden Sie unter www.stefansliposhop.de Diese Anleitung wurde am 10.12.2016 erstellt. -
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheits- und Warnhinweise! Produkteigenschaften Batterietyp und Ladeparameter Hinweise zum Ladestrom Laden und Ladeeinstellungen Display-Anzeige Standardeinstellungen Problembehandlung... -
Seite 4: Warn- Und Sicherheitshinweise
Warn-und Sicherheitshinweise Die folgenden Sicherheitshinweise sind wichtig. Bitte beachten Sie unbedingt die Bedienungsanleitung, um die Sicherheit zu gewährleisten. Bei unsachgemäßen oder falschen Betriebsparametereinstellungen können Schäden am Ladegerät und an der Batterie verursacht werden oder zu einem Brand führen Verwenden Sie das Ladegerät nicht unbeaufsichtigt. Im Falle einer Funktionsstörung beziehen Sie sich auf das Handbuch oder kontaktieren Sie Ihren Fachhändler. -
Seite 5: Produkteigenschaften

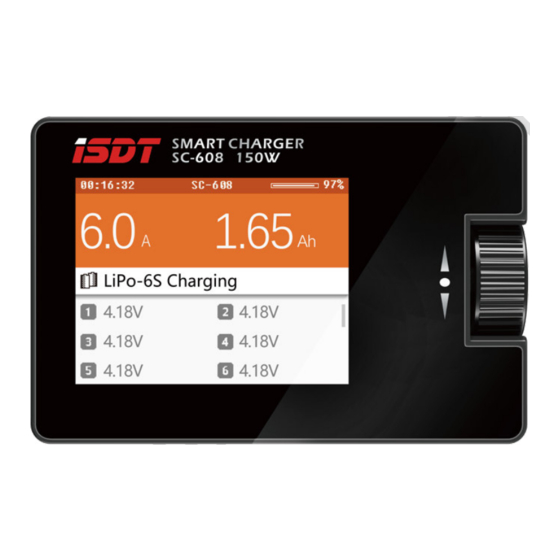

Produkteigenschaften Vielen Dank für den Kauf des ISDT SC-608 Charger. In diesem Handbuch erfahren Sie, wie Sie den SC-608 und seine wichtigsten Funktionen verwenden. Weitere Informationen zu den ISDT Produkten finden Sie unter: www.stefansliposhop.de 1. 2.4”IPS Display 2. Druck-und Auswahlknopf 3. -
Seite 6: Technische Daten
Technische Daten 88MM 58MM 2.4 320x240 IPS LCD Technische Daten: unterstützte Batterien: Eingangsspannung: DC 9-32V LiFe/Lilon/LiPo/LiHv (1 6S) Ausgangsspannung: Typen: 0-30V NiMH/Cd(1 16S) Ladestrom: 0.1-8.0A Pb(1 12S) Entladestrom: 0.1-3.0A Display: 2.4 320x240 IPS LCD Max Ladeleistung: Arbeitstemperatur: 150W 0-40°C Max Entladeleistung: Lagerungstemperatur: -20-60°C Abmessung:... -
Seite 7: Batterietyp Und Ladeparameter
Batterietyp und Ladeparameter NiCd/NiMH LiFe Lilon LiPo LiHv Nennspannung 1.20V 2.00V 3.20V 3.60V 3.70V 3.80V Ladeendspannung 1.40V 2.46V 3.65V 4.10V 4.20V 4.35V Lagerspannung nicht unterstützt nicht unterstützt 3.30V 3.70V 3.80V 3.85V Entladespannung 1.10V 1.90V 2.90V 3.20V 3.30V 3.40V Vorladespannung 0.90V 1.80V 2.60V 2.90V... -
Seite 8: Hinweise Zum Ladestrom
Hinweise zum Ladestrom Es ist sehr wichtig, den maximalen Ladestrom der Batterie zu kennen, da ein übermäßiger Strom die Lebensdauer der Batterie beeinflussen und Schäden verursachen kann. Zusätzlich kann ein übermäßiger Strom während des Ladevorgangs eine Erwärmung oder eine Explosion der Batterie verursachen. -
Seite 9: Laden Und Ladeeinstellungen
Laden und Ladeeinstellungen Schließen Sie das Ladegerät an die Stromversorgung an und warten Sie, bis das System den Selbsttest beendet hat. Schließen Sie den Akku an das Ladegerät an, wenn auf dem Ladegerät "Standby" steht. Drücken Sie kurz den Druck- und Auswahlknopf. Es erscheinen im Menü... - Seite 10 Laden und Ladeeinstellungen Die Aktivierung und Wiederherstellungsfunktion von zu tief entladenen Batterien. Mit der Wiederherstellungsfunktion können Batterien die eine zu tiefe Entladung erfahren haben langsam mit kleinem Strom wieder hergestellt werden. Dazu lädt oder entlädt das Ladegerät mit einem Strom von 0,1V bis eine Nennspannung erreicht ist um normal weiter laden zu können.
- Seite 11 Laden und Ladeeinstellungen Ladevorgang abschliessen Während des Ladevorgangs zeigt der Bildschirm eine orangefarbene Markierung an, die nach Abschluss des Ladevorgangs grün oder blau ist. Wenn der Ladevorgang abgeschlossen ist, sollte die Spannungsdifferenz der Zellen kleiner als 20mV sein, während die Bildschirmmarkierung grün wird. Die grüne Anzeige bedeutet, dass der Akku nicht ganz fertig gebalanced , aber für die Verwendung freigegeben ist.
-
Seite 12: Display-Anzeige
Display - Anzeige Ladezeit Geräte-Name Ladevorgang in % aktueller Ladestrom eingeladene Kapazität Akku -Typ / Zellenanzahl/ aktueller Vorgang Zellenspannung Durch drehen des Druck- und Auswahlknopfes während des Betriebs können Sie zusätzliche Informationen in der unteren Hälfte des Bildschirms anzeigen lassen. z.B Innenwiderstand der einzelnen Zellen. -
Seite 13: Standardeinstellungen
System - Standardeinstellungen Halten Sie den Druck- und Auswahlknopf lange gedrückt. Das Menü für Standard- Systemeinstellungen erscheint. Max. Eingangsleistung begrenzt zwischen 50-160W Min. Eingangsspannung begrenzt zwischen 9-24V Hintergrundbeleuchtung 3 Stufen hoch, mittel niedrig Lautstärke 3 Stufen hoch, mittel niedrig Über zeigt die System Informationen Speichern speichert individuell angelegte Systemparameter... -
Seite 14: Problembehandlung
Fehlerbehebung Selbsttest/Fehler: Das Ladegerät unterzieht sich bei jedem Verbinden an eine Stromquelle einem Selbsttest. Sollte ein Fehler auftauchen: Das Ladegerät von der Stromversorgung für 5 Minuten trennen und erneut versuchen. Fehler nicht kompatibler Akku oder fehlerhafte Verbindung: Verbinden Sie den zu ladenden Akku erneut. -
Seite 15: Altgeräteentsorgung
Altgeräteentsorgung Das Symbol auf dem Gerät, der Gebrauchsanweisung oder der Verpackung weist darauf hin, dass dieses Produkt am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden darf. Es muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden, oder Sie senden das Produkt zur Entsorgung an Stefansliposhop GmbH, Junkersstr.6, 86343 Königsbrunn. - Seite 16 XXX/JTEU/DP Vertrieb durch: Stefansliposhop GmbH Junkersstr. 6, 86343 Königsbrunn info@stefansliposhop.de Tel: 08231/3019940, Fax: 08231/3019939 WEEE-Reg. Nr.: DE74937136 technische Änderungen vorbehalten...
