Inhaltszusammenfassung für ISDT D2

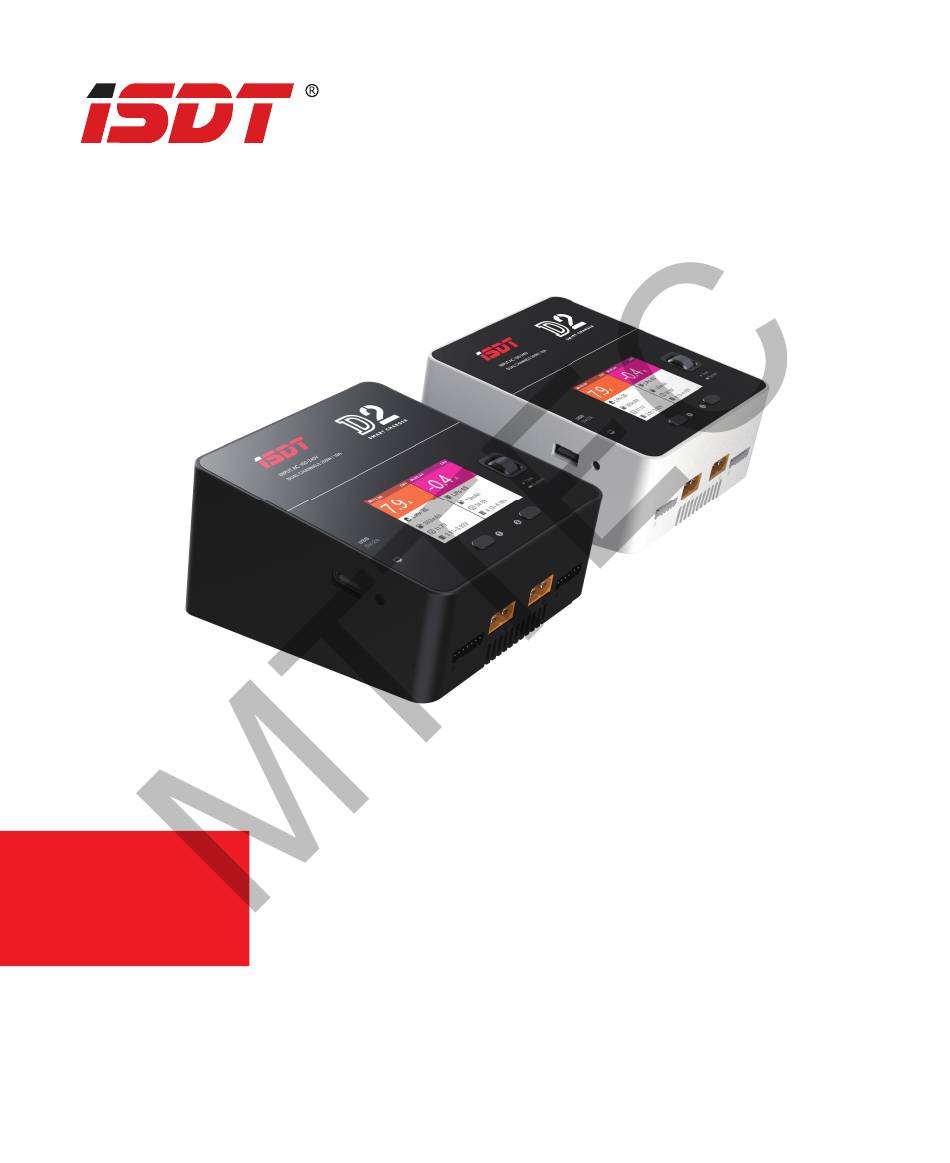

- Seite 1 Smart Charger Bedienungsanleitung Ver 1.1.1706...
-
Seite 2: Die Revolution Beginnt Hier

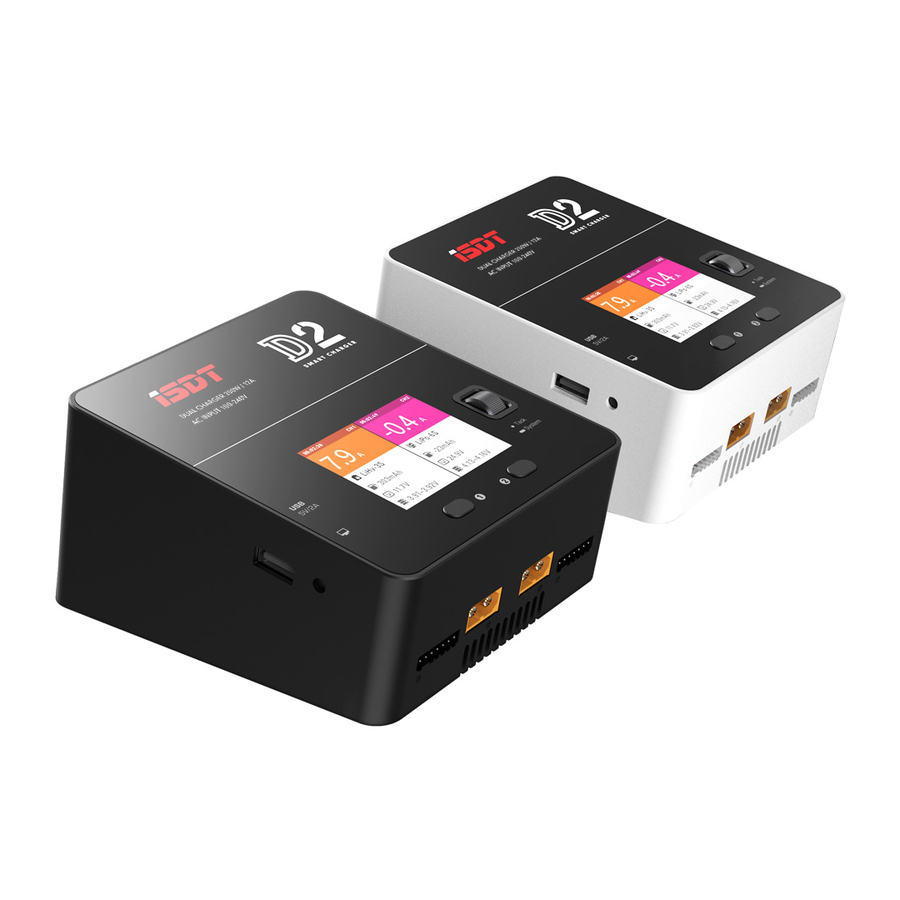

Einführung Das D2 ist ein innovatives Duo Ladegerät mit integriertem Netzteil zum Laden von gleichzeitig zwei NiMH, NiCd, Pb, LiPo, LiFe, LiIo oder LiHV Akkus. Die Funktion der Produkte wird immer auf dem neusten Stand gehalten. Es ist deshalb möglich, dass sich die Anleitung nicht mehr auf dem aktuellen Stand befindet. -
Seite 3: Warn- Und Sicherheitshinweise
Warn - und Sicherheitshinweise folgenden Sicherheitshinweise sind wichtig. Bitte beachten unbedingt die Bedienungsanleitung, um die Sicherheit zu gewährleisten. Bei unsachgemäßen oder falschen Betriebsparametereinstellungen können Schäden am Ladegerät und am Akku verursacht werden oder zu einem Brand führen. Verwenden Sie das Ladegerät nicht unbeaufsichtigt. Im Falle einer Funktionsstörung beziehen Sie sich auf das Handbuch oder kontaktieren Sie Ihren Fachhändler. -
Seite 4: Bedienungselemente
Bedienungselemente Vielen Dank für den Kauf des ISDT D2 Charger. In diesem Handbuch erfahren Sie, wie Sie den SC-D2 und seine wichtigsten Funktionen verwenden. Weiter Informationen zu den ISDT Produkten finden Sie unter www.mttec.de 1. Anschluss Wechselspannung 7. Balancer Anschluss für Ausgang 2 2. -
Seite 5: Technische Daten
Technische Daten 108MM 70MM 120MM 47MM Technische Daten: Eingansspannung: AC 100-240V Unterstützte Akkutypen: LiFe/Lilon/LiPo/LiHv (1-6S) 0.1-12.0A *2 NiMH/Cd(1-16S) Ladestrom: 0.1-3.0A *2 Pb(1-12S) Entladestrom: Maximale Ladeleistung: 100W *2 Display: 2.4" 320x240 IPS LCD Maximale Entladeleistung: 5W *2 0-40°C Betriebstemperatur: Balancer Leistung: 1A/cell *2 -20-60°C Lagertemperatur:... -
Seite 6: Unterstützte Akkutypen Und Parameter
Unterstützte Akkutypen und Parameter NiCd/NiMH LiFe Lilon LiPo LiHv 1.20V 2.00V 3.20V 3.60V 3.70V 3.80V Nennspannung Ladeschlussspannung 1.40V 2.46V 3.65V 4.10V 4.20V 4.35V Lagerspannung nicht unterst. nicht unterst. 3.30V 3.70V 3.80V 3.85V Entladeschluss- 1.10V 3.30V 3.40V 1.90V 2.90V 3.20V spannung 0.90V 1.80V 2.60V... - Seite 7 Ladehinweise Es ist sehr wichtig, den maximalen Ladestrom der Batterie zu kennen, da ein übermäßiger Strom die Lebensdauer der Batterie beeinflussen und Schäden verursachen kann. Zusätzlich kann ein übermäßiger Strom während des Ladevorgangs eine Erwärmung oder eine Explosion der Batterie verursachen. Normalerweise wird mit einem Ladestrom von 1C geladen.
- Seite 8 Ladeparameter Empfohlene Ladeschlussspannung Einstellung Ladeschlussspannung Schließen Sie das Ladegerät an die Stromversorgung an und warten Sie , bis das System den Selbsttest beendet hat. Schließen Sie den Akku an das Ladegerät an. Das Display zeigt nun die Spannungen des Akkus. Drücken Sie kurz den Druck- und Auswahlknopf. Es erscheinen im Menü...
- Seite 9 Ladeparameter Bei einer Lithium Batterie ist es sehr wichtig, dass Sie auch das Balancer Sensorkabel anschließen. Nur so ist es möglich die Spannungen der einzelnen Zellen zu erfassen, anzuzeigen und durch den internen Equalizer auszugleichen. Sollte eine Zelle einen Defekt aufweisen, ist es nur möglich den Ladevorgang abzuschalten wenn das Balancerkabel verbunden ist.
- Seite 10 Ladeparameter Ladevorgang abgeschlossen Während des Ladevorgangs zeigt der Bildschirm eine orangefarbene Markierung an, nach Abschluss Ladevorganges grün oder blau ist. Wenn Ladevorgang abgeschlossen ist, sollte die Spannungsdifferenz der Zellen kleiner als 20mV sein, während die Bildschirmmarkierung grün wird. Die grüne Anzeige bedeutet, dass der Akku nicht ganz fertig balanciert aber für die Verwendung freigegeben ist.
- Seite 11 Ladevorgang Multifunktions-Taste Auswahltasten 1. Durch eine kurze Betätigung der jeweiligen Auswahl Taste gelangt man zu der Einstell-routine für den Lade- bzw. Entladestrom. 2. Durch eine lange Betätigung der jeweiligen Auswahl Taste, wird ein aktuell laufender Vorgang gestoppt oder das Einstellungsmenü für den entsprechenden Kanal angezeigt.
- Seite 12 Ladeanzeige Ladezeit Gerätename Kanal aktueller Ladestrom eingeladene Kapazität Akku Typ – Zellenzahl Funktionsart Zellenspannung Schnellladung Während eines laufenden Vorgangs werden in einem orangefarbenen Display die wichtigsten Vorgangsdaten angezeigt. Durch Betätigung der Multifunktions-Taste können Einzelzellenspannungen und Innenwiderstände eingeblendet werden.
- Seite 13 Ladeanzeige Gerätename Ladezeit Ladestrom eingeladene Kapazität Akkuparameter & Funktionsstatus Innenwiderstand in mOhm Schnellladung abgeschlossen Ladezeit Gerätename Ladestrom eingeladene Kapazität Akku Parameter & Funktionsstatus Ladevorgänge nach Ausgangsspannung/Leistung Einschalten gesamte Ladevorgänge Geräte Temperatur Laden mit präzisem Balancing abgeschlossen...
- Seite 14 System i einfach oder wiederholend Bildschirm teilen Bildschirm manuell oder automatisch teilen Sprache Spracheinstellungen Firmware Sharing Firmware mit anderen Geräten teilen und austauschen System Information System Informationen, Firmware Version anzeigen System Selbstdiagnose System Selbstdiagnose Zurück Einstellungen sichern und zurück in nächste Ebene Tasten Lautstärke: Grundeinstellung ist aus.
-
Seite 15: Problembehandlung
Problembehandlung Fehler bei Selbsttest: Das Ladegerät führt automatisch einen Systemtest durch, wenn es an die Stromversorgung angeschlossen wird. Es erklingt ein Warnton, wenn nach 5 Minuten kein Akku angesteckt wird. Fehler bei falsch angeschlossenem Akku: Sollte beim Anstecken des Akkus ein Warnton erklingen, ziehen Sie den Akku ab. Stecken Sie ihn erneut wieder an das Ladegerät um sicherzustellen, dass alle Verbindungen korrekt einge-steckt wurden. - Seite 16 WWW.ISDT.CO Vertrieb durch : MTTEC Handels GmbH Albert- Einstein-Ring 7 14532 Kleinmachnow info@mttec.de Tel: 033203-699151 Fax: 033203-699150 WEEE-Reg.Nr.: DE36345768 technische Änderungen vorbehalten Die Konformitätserklärung kann unter folgender Postadresse angefordert werden: MTTEC Handels GmbH, Albert-Einstein-Ring 7, 14532 Kleinmachnow Deutschland...
