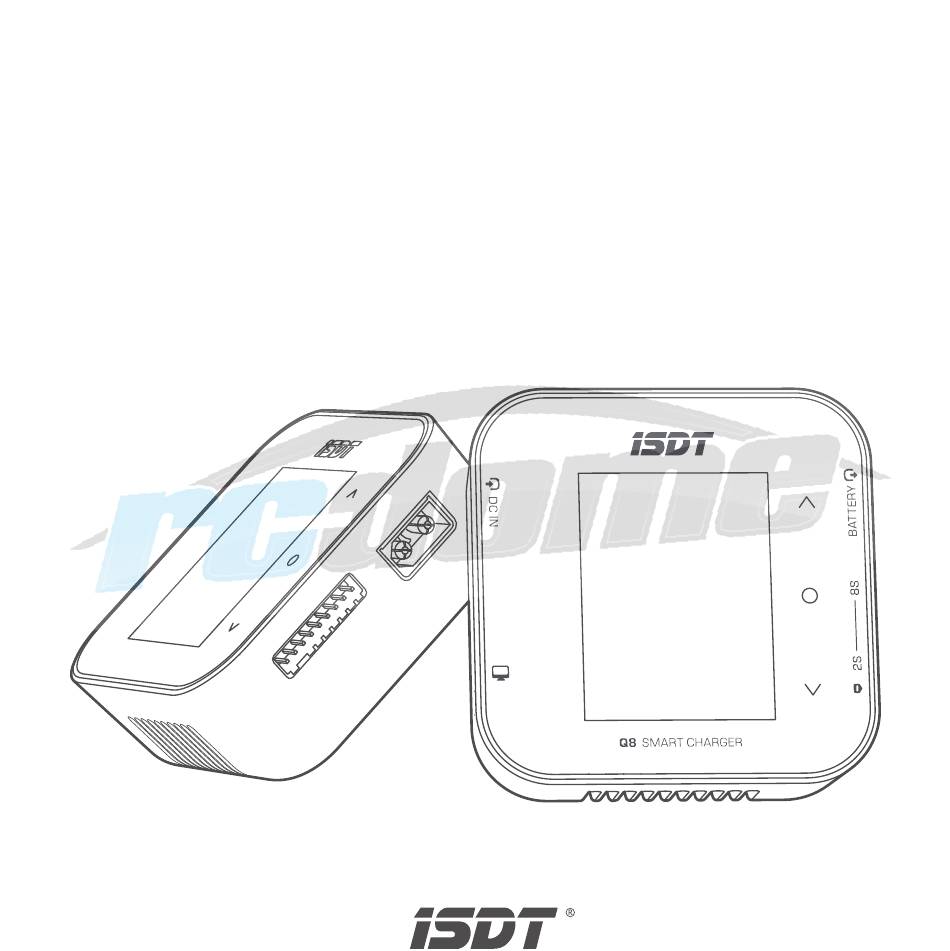

- Seite 1 500W SMART CHARGER Bedienungsanleitung...

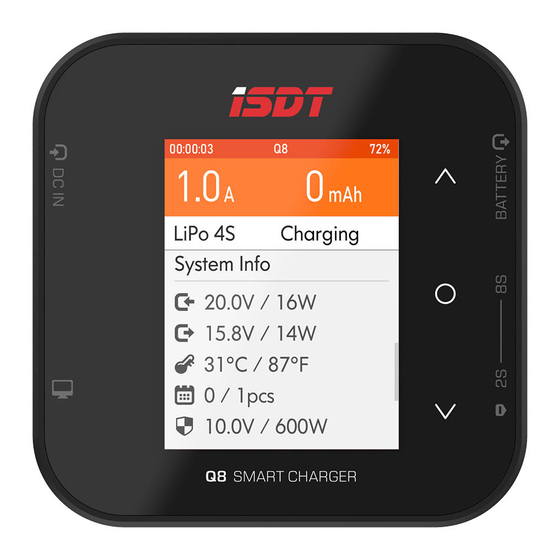

- Seite 2 Vielen Dank für den Kauf des ISDT Q8 Smart Charger Bitte besuchen Sie www.rc-dome.de/isdt um mehr Informationen zu iSDT Produkten zu erhalten oder um Zubehör zu erwerben. Die Funktionen der Geräte werden mit der Zeit weiterentwickelt, es kann sein das es leichte Abweichungen zwischen der Software und der Anleitung gibt.
- Seite 3 Anschlüsse / Tasten Update Port Anschluss Touch Lade Balancer Micro USB Eingangsspannung Bildschirm Leiste Ausgang Anschluss Lüfter Abmaße：80×80×33mm Gewicht：170g...
- Seite 4 Produkt Spezifikationen: Max. Eingangsstrom：20A Ladestrom：0.1~20A Max. Entladestrom：0.1~1.5A Eingangsspannung：DC 10~34V Max. Ladeleistung：500W Ausgangsspannung：DC 1~34V Max. Entladeleistung：15W Balancerstrom：1.5A/Zelle Abnormaler Spannungsalarm: Unterstützt Unterstütze Zellentypen und Anzahlen: LiFe,LiIon,LiPo 1~8S ; LiHv 1~7S ; Pb 1~12S ; NiMH/Cd 1~16S Voreinstellungen Batterietyp und mögliche Parameter NiCd/MH LiFe Lilon LiPo...
- Seite 5 Wie wird der Ladestrom ermittelt: Bestimmen Sie vor dem Ladevorgang welcher maximale Ladestrom für Ihren Akku geeignet ist. Stellen Sie nie einen deutlich überhöhten Ladestrom ein. Dies kann eine Überhitzung oder eine Explosion während der Ladung zur Folge haben. Die Lade und Entladerate ist üblicherweise als C Rate markiert.
- Seite 6 Laden: Die Benutzung des Balancerports wird dringend empfohlen, nur so kann jede einzelnen Zellen während des Ladevorgangs überwacht werden. Ein Warnton ertönt wenn Sie einen LiPo laden und der Balancer deaktiviert ist. (Keine Verbindung mit dem Balancerport). Möglicher Einstellbereich: 0,1 - 20A Der Akkutyp, die Zellenzahl und der Ladestrom werden automatisch gewählt sobald ein BattGO Akku angeschlossen wird.
- Seite 7 Zerstörung: Benutzen Sie diesen Modus um den Akku unwiederbringlich zu zerstören. In den Optionen können Sie die Entladespannung auf 0V einstellen. Möglicher Einstellbereich: 0,2 - 3A Der Akkutyp, die Zellenzahl und der Ladestrom werden automatisch gewählt sobald ein BattGO Akku angeschlossen wird Aufgabe Laden, Entladen, Zerstören, Gleichstromquelle, Lagerung LiHv、LiPo、LiIon、LiFe、Pb、NiMh/Cd...
- Seite 8 02:34:45 20.5 9999 ISDT LiPo 6S 99999mAh BattGo 5.0C / 35.0C Informationen LiPo 8S Charging 2019-01-23 Voltage Cells IR 4.15V 4.15V Innenwiderstand 23.3mΩ 23.3mΩ der einzelnen 4.15V 4.15V 23.3mΩ 231mΩ Zellen 23.3mΩ 23.3mΩ 4.15V 4.15V 3.3mΩ 23.3mΩ 4.15V 4.15V System info 23.5V / 500W...
- Seite 9 Minimale Eingangsspannung Absicherung 10 - 30V: Alle laufenden Vorgängen werden gestoppt sobald die Spannung unter dem eingestellten Wert ist. Diese Einstellung schützt zudem die Batterie vor Tiefentladung wenn der Lader als Netzteil betrieben wird. Maximale Eingangsleistung: 30 - 550W: Wenn die eingesetzte Stromversorgung weniger als die maximalen 230W des Laders leisten kann, wählen Sie hier bitte die Leistung aus welche Ihr Gerät zur Verfügung stellen kann um einen sicheren Betrieb gewährleisten zu können.
