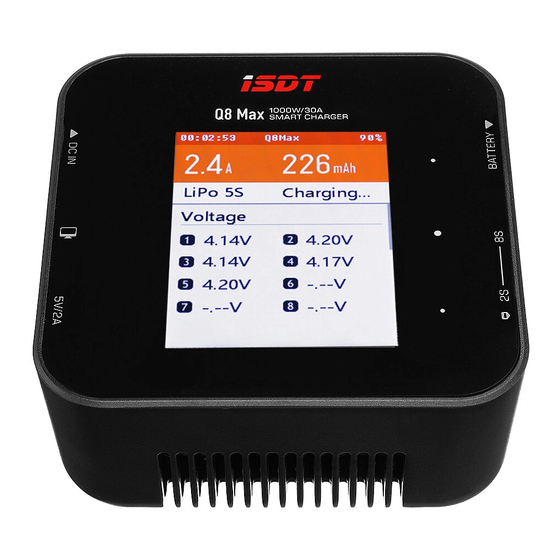

- Seite 1 Q8 Max 1000W SMART CHARGER Bedienungsanleitung...
- Seite 2 Vielen Dank für den Kauf des ISDT Q8Max Smart Charger Bitte besuchen Sie www.rc-dome.de/isdt um mehr Informationen zu iSDT Produkten zu erhalten oder um Zubehör zu erwerben. Die Funktionen der Geräte werden mit der Zeit weiterentwickelt, es kann sein das es leichte Abweichungen zwischen der Software und der Anleitung gibt.
- Seite 3 Produkt Spezifikationen: Modell Typ: Q8 Max Eingang BattGo: Unterstützt Eingangsspannung: DC 10~34V Ausgang BattGo: Unterstützt Ausgangsspannung: DC 1~34V Abnormaler Spannungsalarm: Unterstützt Max. Eingansstrom: 33A Inkorrekter Zellen Anzahl Alarm: Unterstützt Ladestrom: 0.2~30.0A Betriebstemperatur: 0℃~40℃ Entladestrom: 0.2~3.0A Lagertemperatur: -20℃~60℃ Max. Ladeleistung: 1000W Abmaße: 95×95×45mm...
- Seite 4 Voreinstellungen Batterietyp und mögliche Parameter NiCd/MH LiFe Lilon LiPo LiHv 1.20V 2.00V 3.20V 3.60V 3.70V 3.80V Nominale Spannung 1.40V 2.40V 3.65V 4.10V 4.20V 4.35V Ladeschluss Spannung 3.30V 3.70V 3.80V 3.85V Lager Spannung 1.10V 1.90V 2.90V 3.20V 3.30V 3.40V Entlade Spannung 0.90V 1.80V 2.60V...
- Seite 5 Benutzung des Laders: Schalten Sie den Lader an, verbinden Sie den zu ladenen Akku und drücken Sie kurz den mittleren Knopf um follgenden Einstellungen vorzunehmen: Laden，Entladen，Zerstören，Gleichstromquelle，Lagerung Aufgabe Batterie LiHv、LiPo、LiIon、LiFe、Pb、NiMh/Cd Batterietyp und LiFe,LiIon,LiPo (1~8S); LiHv (1~7S); Pb (1~12S); Zellenzahl NiMH/Cd (1~16S) Strom 0.2~30.0A Laden:...
- Seite 6 Zerstörung: Benutzen Sie diesen Modus um den Akku unwiederbringlich zu zerstören. In den Optionen können Sie die Entladespannung auf 0V einstellen. Möglicher Einstellbereich: 0,2 - 3A Der Akkutyp, die Zellenzahl und der Ladestrom werden automatisch gewählt sobald ein BattGO Akku angeschlossen wird Gleichstromausgang: Der Ladekanal kann wie ein DC Netzteil benutzt werden sofern diese Funktion ausgewählt wird.
- Seite 7 Menüpunkt Systemeinstellungen: Drücken Sie im Standby Menü ( Startbildschirm) den mittleren Knopf lange um in das Menü für die Systemeinstellungen zu gelangen. Minimale Eingangsspannung Absicherung 10 - 31V: Alle laufenden Vorgängen werden gestoppt sobald die Spannung unter dem eingestellten Wert ist. Diese Einstellung schützt zudem die Batterie vor Tiefentladung wenn der Lader als Netzteil betrieben wird.
