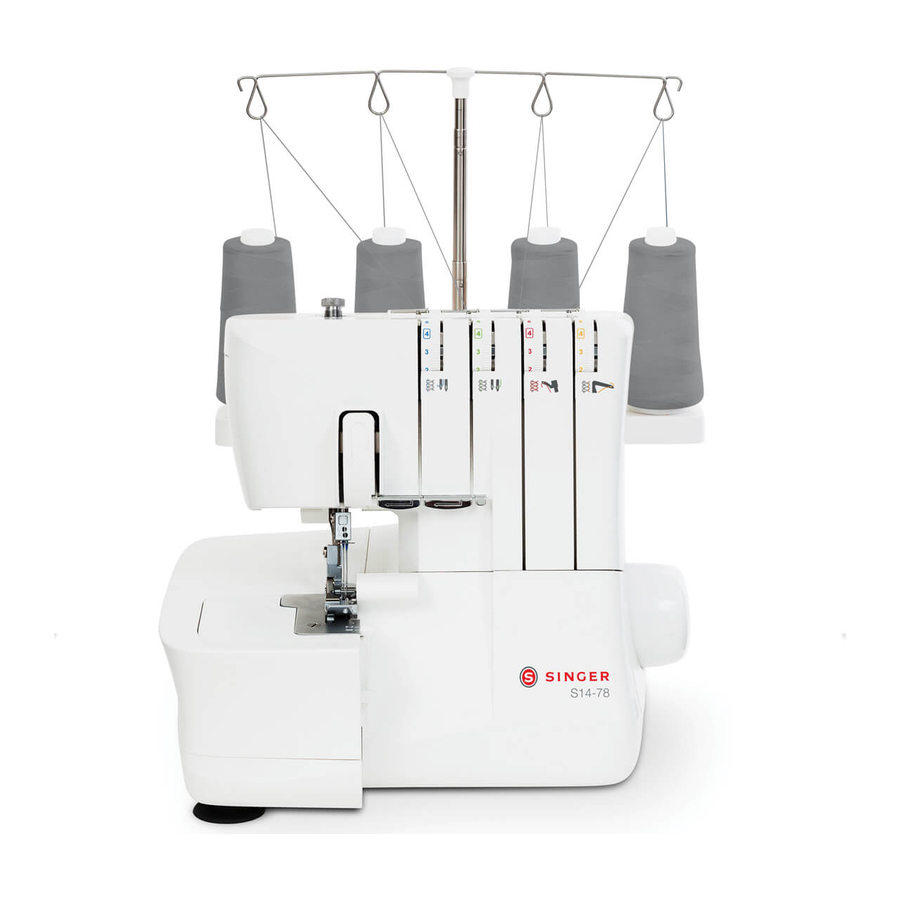

Singer S14-78 Bedienungsanleitung
Verwandte Anleitungen für Singer S14-78
Inhaltszusammenfassung für Singer S14-78
- Seite 1 OVERLOCK-NÄHMASCHINE S14-78 OVERLOCK SEWING MACHINE OVERLOCK-NÄHMASCHINE Instruction Manual Bedienungsanleitung MACHINE À COUDRE OVERLOCK OVERLOCKMACHINE Mode d’emploi Gebruiksaanwijzing IAN 290240...
-
Seite 2: Wichtige Sicherheitshinweise
Diese Haushaltsnähmaschine wurde im Einklang mit IEC/EN 60335-2-28 entwickelt und konstruiert. WICHTIGE SICHERHEITSHINWEISE Bei der Verwendung von elektrischen Geräten sind stets die grundlegenden Sicherheitsvorkehrungen zu beachten. Zusätzlich gilt: Lesen Sie die Gebrauchsanleitung für Ihre Maschine vor der erstmaligen Benutzung aufmerksam durch. Bewahren Sie die Anleitung an einem geeigneten Platz in der Nähe der Maschine auf. -
Seite 3: Diese Sicherheitshinweise Gut Aufbewahren
• Mit dem Fußanlasser wird die Maschine bedient. Achten Sie darauf, dass keine Objekte darauf liegen/stehen. • Benutzen Sie die Nähmaschine nicht, wenn sie nass ist. • Eine defekte oder zerbrochene LED-Lampe muss, zur Vermeidung von Gefahren, vom Hersteller, dessen Kundendienst oder einer gleichermaßen qualifizierten Person ausgetauscht werden. •... -
Seite 4: Inhaltsverzeichnis
Wir beglückwünschen Sie zum Kauf dieser Overlockmaschine und sind sicher, dass Sie mit diesem Produkt zufrieden sein werden. Um das Produkt sicher und richtig verwenden zu können, haben wir eine Bitte an Sie. Lesen Sie vor dem Gebrauch diese Bedienungsanleitung durch und beachten Sie die Sicherheitshinweise und Informationen. -
Seite 5: Ihre Maschine
IHRE MASCHINE Maschinenkomponenten Maschinenfront und -seite 1. Ausfahrbarer Garnständer – sorgt für das korrekte Abrollen des Fadens beim Nähen (Seite 3) 13 14 15 2. Garnrollenständer und -stift – hier werden die Garnrollen befestigt 3. Garnkonenhalter – stabilisiert die Garnrolle auf dem Garnrollenhalter 4. -
Seite 6: Innenansicht Der Maschine
Ablaufen des Fadens beim Nähen 8. Greiferfadenführungen unten – sorgen für das korrekte Ablaufen des Fadens beim Nähen Zubehör 1. Das Nadelset enthält zwei Nadeln mit Stärke 14/90 (SINGER® Overlocknadeln 2022) 2. Schraubendreher 3. Pinzette 4. Sechskant-Schraubendreher zum Wechseln der Nadeln 5. 2-Faden-Overlock-Konverter 6. -
Seite 7: Anschließen Von Fußanlasser Und Netzkabel
Anschließen von Fußanlasser und Netzkabel Der Fußanlasser und das Netzkabel befinden sich beim Zubehör. Hinweis: Sollten Sie sich nicht sicher sein, wie die Nähmaschine an eine Stromquelle anzuschließen ist, wenden Sie sich an einen qualifizierten Elektriker. Ziehen Sie den Stecker aus der Steckdose, wenn die Nähmaschine nicht verwendet wird. -
Seite 8: Öffnen Und Schließen Der Frontabdeckung
Öffnen und Schließen der Frontabdeckung Öffnen der Frontabdeckung Bewegen Sie die Abdeckung zunächst so weit wie möglich nach rechts und danach zu sich hin nach unten. Schließen der Frontabdeckung Ziehen Sie die Abdeckung zunächst nach oben und schieben Sie sie dann nach links, bis sie einrastet. Hinweis: Die Frontabdeckung ist mit einem Sicherheitsschalter versehen. -
Seite 9: Wechseln Der Nadel
Wechseln der Nadel Schalten Sie den Hauptschalter aus und ziehen Sie den Stecker heraus. 1. Drehen Sie das Handrad in Ihre Richtung, bis die Nadeln die höchste Position eingenommen haben. 2. Lösen Sie die linke (B) und/oder rechte (A) Nadelklemmschraube mit dem kleinen Sechskant- Schraubendreher. -
Seite 10: Ausschalten Des Obermessers
Ausschalten des Obermessers • Drehen Sie das Handrad in Ihre Richtung, bis das Obermesser die niedrigste Position eingenommen hat. • Deaktivieren Sie das Obermesser, indem Sie den Obermesserschalter auf „Nicht schneiden“ (A) stellen. Wiedereinschalten des Obermessers • Aktivieren Sie das Obermesser, indem Sie den Obermesserschalter auf „Schneiden“... -
Seite 11: Erste Schritte Beim Nähen
(Jeans, Jersey, Tweed usw.) Nadeln Nadeln Nadeln Nadeln der Stärke 12/80, für Nadeln der Stärke 14/90, für Nadeln der Stärke 14/90, für Overlockmaschinen geeignet (SINGER® Overlockmaschinen geeignet (SINGER® Overlockmaschinen geeignet (SINGER® Overlocknadeln 2022) Overlocknadeln 2022) Overlocknadeln 2022) Garn Für Overlockmaschinen geeignetes Garn Erste Schritte beim Nähen –... -
Seite 12: Einfädeln Des Oberen Greifers (Rot)
Einfädeln des oberen Greifers (rot) Folgen Sie beim Einfädeln des oberen Greifers der mit einem roten Punkt markierten Fadenführung. • Öffnen Sie die Frontabdeckung. Bringen Sie die Nadel in ihre höchste Stellung, indem Sie das Handrad zu sich hin drehen. Heben Sie den Nähfuß... -
Seite 13: Einfädeln Des Unteren Greifers (Gelb)
Einfädeln des unteren Greifers (gelb) Folgen Sie beim Einfädeln des unteren Greifers der mit einem gelben Punkt markierten Fadenführung. • Führen Sie den Faden von hinten nach vorn durch die Fadenführung am Garnständer (1). Verwenden Sie die Pinzette – dies erleichtert das Einfädeln. •... -
Seite 14: Einfädeln Der Linken Nadel (Blau)
Einfädeln der linken Nadel (blau) Folgen Sie beim Einfädeln der linken Nadel der mit einem blauen Punkt markierten Fadenführung. • Führen Sie den Faden von hinten nach vorn durch die Fadenführung am Garnständer (1). Verwenden Sie die Pinzette – dies erleichtert das Einfädeln. •... -
Seite 15: Einstellen Der Fadenspannung
Einstellen der Fadenspannung Passen Sie die Fadenspannung an den verwendeten Stoff und das verwendete Garn an. Je höher die Zahl auf den Fadenspannungsscheiben, desto höher die Fadenspannung. Schlagen Sie nach unter Stichübersicht, Seite 15 Empfehlungen für die Fadenspannung bei allen Stichen. Farbcode-Erklärung Rechte Stoffseite Rechter Nadelfaden... -
Seite 16: Einstellen Des Differentialtransports
Der Faden in der rechten Nadel ist zu locker gespannt (G) Ist der Faden in der rechten Nadel zu locker gespannt, erhöhen Sie die Fadenspannung der rechten Nadel. Der Faden in der rechten Nadel ist zu stark gespannt (H) Ist der Faden in der rechten Nadel zu stark gespannt, verringern Sie die Fadenspannung der rechten Nadel. -
Seite 17: Anpassen Des Nähfußdrucks
Anpassen des Nähfußdrucks Der Nähfußdruck ist auf das Nähen mitteldicker Stoffe voreingestellt. Eventuell müssen Sie ihn für das Nähen anderer Stoffstärken anpassen. Im Allgemeinen sollten Sie den Nähfußdruck zum Nähen dünnerer Stoffe verringern und zum Nähen dickerer Stoffe erhöhen. Probieren Sie den jeweiligen Stich immer auf einem Stoffrest aus, bevor Sie Ihr Projekt bearbeiten. -
Seite 18: Einstellen Der Stichlänge
Einstellen der Stichlänge Für die meisten Nähprojekte sollte die Stichlänge über das Wählrad auf 3 eingestellt sein. Erhöhen Sie die Stichlänge für dickere Stoffe auf 4 mm. Verringern Sie die Stichlänge für dünnere Stoffe auf 2 mm. Einstellen des Stichfingerhebels Der Stichfingerhebel sollte für alle Standard-Overlocknähte auf „N“... -
Seite 19: Nähen
NÄHEN Auf Ihrer Overlockmaschine erzielen Sie unterschiedliche Stiche, indem Sie unterschiedliche Nadelpositionen, Einfädelmethoden, Spannungseinstellungen und den 2-Faden-Overlock-Konverter miteinander kombinieren. Unter Erste Schritte beim Nähen, Seite 7erfahren Sie, wie Sie Ihre Maschine am besten einstellen. Stichübersicht Die in der nachfolgenden Tabelle angegebenen Einstellungen entsprechen unseren Empfehlungen unter Normalbedingungen. Je nach Stich, Stoffart und Garn kann eine Anpassung der Fadenspannung erforderlich sein. -
Seite 20: 3-Faden-Overlock, Breit (Und Schmal)
3-Faden-Overlock, breit (und schmal) Zum Nähen über zwei elastische Stofflagen oder zum Versäubern einzelner Lagen aus dünnem bis mitteldickem Stoff. Mit dickerem Garn in den Greifern lassen sich dekorative Kantenabschlüsse erzielen. Hinweis: Verwenden Sie die rechte Nadel anstelle eines schmalen Stiches. Die empfohlene Einstellung für die Fadenspannung wird in der Tabelle in Klammern angegeben. -
Seite 21: 3-Faden-Rollsaum
3-Faden-Rollsaum Zum Nähen von Kanten an dünnen Stoffen. Schönes Finish für Seidenschals, Kissenrüschen oder Servietten. Einen schönen Rollsaum erzielen Sie, wenn Sie in die Greifer ein Ziergarn (z. B. 40er-Rayongarn) einfädeln. Für eine schöne Satinkante fädeln Sie in die Nadel sowie in den unteren Greifer ein dünnes, normales Garn ein. -
Seite 22: 2-Faden-Rollsaum
2-Faden-Rollsaum Zum Nähen von Kanten an dünnen Stoffen. Schönes Finish für Seidenschals, Kissenrüschen oder Servietten. Fädeln Sie für ein noch schöneres Ergebnis ein dünnes Ziergarn in den Greifer ein, z. B. 40er-Rayongarn (nur mit 2-Faden-Overlock-Konverter). Hinweis: Diese Technik empfiehlt sich nicht für dicke Stoffe. Fadenspannung Stich/Stoff —... -
Seite 23: Nähbeginn
Nähbeginn 1. Ist die Maschine vollständig eingefädelt, müssen Sie die Frontabdeckung schließen und alle Fäden über die Stichplatte leicht links unter den Nähfuß bringen. 2. Stellen Sie sicher, dass sich die obere Klinge korrekt zur unteren Klinge hin bewegt, indem Sie das Handrad langsam in Ihre Richtung drehen. -
Seite 24: Overlockstich Mit Beilauffaden
Overlockstich mit Beilauffaden Ein Overlockstich mit Beilauffaden lässt sich verwenden, um Stiche beim Zusammennähen elastischer Stoffe wie Strickstoffe zu verstärken. Der Beilauffaden verhindert ein Dehnen des Stoffes und macht die Nähte stabiler. 1. Führen Sie den Beilauffaden durch die Öffnung vorn am Fuß ein. -
Seite 25: Rollsäume
Rollsäume Beim Rollsaum wird die Stoffkante während des Nähens eingerollt. Er eignet sich für dünne Stoffe wie Batist, Voile, Organdy, Krepp usw. Den Rolleffekt können Sie durch Ändern der Fadenspannung verstärken oder verringern. Für Rollsäume müssen Sie den Stichfingerhebel auf „R“ stellen. Tipp: Einen schönen Rollsaum erzielen Sie, wenn Sie in den oberen Greifer ein Ziergarn und in die Nadel sowie den unteren Greifer ein dünnes, normales Garn einfädeln. -
Seite 26: Flatlock-Stich
Flatlock-Stich Einen Flatlock-Stich (A) erzeugen Sie, indem Sie die Fadenspannung des 3-Faden-Overlockstichs verändern und die Stoffe beim Nähen auseinander ziehen, damit die Naht flacher wird. Die Fadenspannung muss dafür korrekt auf den jeweiligen Stoff eingestellt werden. Der Flatlock-Stich eignet sich als dekorativer Stich zum Zusammennähen von Stoffen (Standard-Flatlock-Stich) und als Zierstich für ein einzelnes Stück Stoff (dekorativer Flatlock-Stich). -
Seite 27: Wartung Der Maschine
WARTUNG DER MASCHINE Eine Overlockmaschine erfordert vor allem aus zwei Gründen mehr Wartungsaufwand als sonstige Nähmaschinen: • Durch das Schneiden der Messer entstehen mehr Fussel und Stoffreste. • Overlock-Maschinen laufen bei sehr hohen Geschwindigkeiten und müssen daher regelmäßig geölt werden, damit die innen liegenden beweglichen Teile immer geschmiert sind. -
Seite 28: Wechseln Des Obermessers
Wechseln des Obermessers Schalten Sie den Hauptschalter aus und ziehen Sie den Stecker heraus. Sobald das Obermesser stumpf wird, sollte es ausgewechselt werden. Halten Sie sich beim Wechseln an die folgenden Anweisungen. Sollten Sie dabei auf Probleme stoßen, wenden Sie sich bitte an Ihren Kundendienst. -
Seite 29: Stiche Werden Ausgelassen
Lösung: Ziehen Sie nicht mit den Händen am Stoff. Lassen Sie den Transporteur den Stoff unter dem Nähfuß transportieren. Mögliche Ursache: Die Nadel hat nicht die richtige Stärke für den zu nähenden Stoff. Lösung: Verwenden Sie eine für den Stoff geeignete Nadelstärke (Seite 7). Faden reißt Mögliche Ursache: Die Maschine ist nicht korrekt eingefädelt. -
Seite 30: Stoff Zieht Sich Zusammen
Technische Daten Nähgeschwindigkeit Stichlänge Nadelstangenhub Bis zu 1200 ± 100 U/min 1–4 mm 25 ± 3 mm Nadeln Stichbreite Nähfußhöhe SINGER® EL #2022 #90/14 2.3–7 mm 5–7 mm Anzahl der Nadeln Differentialvorschub Gewicht 1–2 0.7–2.0 6.3kg Anzahl der Fäden Leuchte Maschinenabmessungen 2–4... -
Seite 31: Konformitätserklärung
Änderungen an Ausrüstung, Konstruktion und Leistung der Maschine sowie am Zubehör ohne Vorankündigung vorbehalten. Selbstverständlich erfolgen derartige Änderungen zur Optimierung der Maschine und deren Nutzung. GEISTIGES EIGENTUM SINGER und das Cameo „S“ Design sind exklusive Warenzeichen von The Singer Company Limited S.à.r.l. bzw. zugehörigen Tochterunternehmen. Garantie Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. - Seite 65 MACHINE À COUDRE OVERLOCK S14-78 MACHINE À COUDRE OVERLOCK Mode d’emploi IAN 290240...
