Montering Af Betjeningsdelen; Elektrisk 230 V-Tilslutning - Truma Ultraheat S 3004 Einbauanweisung

Montering af betjeningsdelen

Ved anvendelse af køretøjs- eller producentspecifikke
betjeningsdele skal den elektriske tilslutning ske iht.
Truma grænsefladebeskrivelserne. Hvis der foretages æn-
dringer på tilhørende Truma-dele, bortfalder garantien og
producenten påtager sig intet ansvar. Montøren (producen-
ten) er ansvarlig for, at der medfølger en brugsanvisning til
forbrugeren, samt for mærkning af betjeningsdelene!
Ved valg af monteringssted skal der tages hensyn til, at hver-
ken for- eller bagsiden af betjeningsdelen udsættes for direkte
varme.
Længde på tilslutningskablet 3 m. Der kan leveres en kabel-
forlængelse på 5 m (der i kombination kan forlænges til 8 m)
(art.-nr. 34300-01).
Hvis montering under gardiner eller lignende steder med
temperaturudsving ikke kan undgås, så skal der anvendes en
fjernføler til rumtemperatur (art.-nr. 34201-01).
Hvis indbygning af betjeningsdelene ikke er mulig, kan
Truma som tilbehør tilbyde en påbygningsramme (71),
art.-nr. 40000-06400.

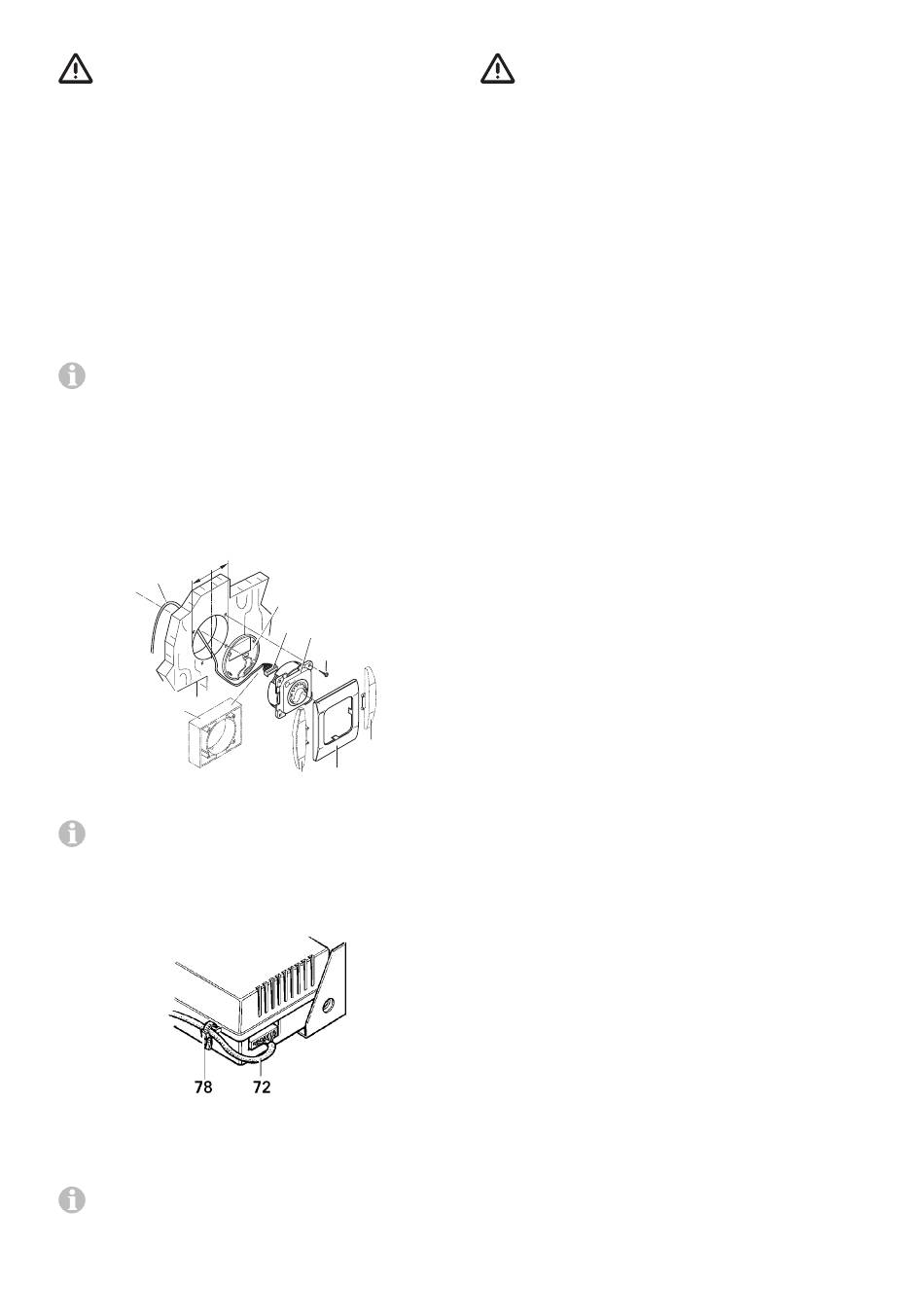

Bor et hul på Ø 55 mm.
Tilslut betjeningsdelkablet (72) på betjeningsdelen (73) og
monter den bagerste afskærmning (74) som trækaflastning.
Kablet føres gennem hullet bagtil og betjeningsdelen fastgøres
med 4 skruer (75). Monter derefter afdækningsrammen (76).
m m
5 5
72
Ø
71
Fig. 4
Som optisk afslutning til afdækningsrammerne kan
Truma tilbyde sidedele (77) i 8 forskellige farver. Spørg
din forhandler.
Træk betjeningsdelkablet (72) hen til anlægget, og isæt det
ved styringselektronikken.
Fig. 5
Som trækaflastning sikres betjeningsdelkablet (72) vha. ved-
lagte strips (78) ved styringselektronikken.
Afhængig af monteringen kan betjeningsdelkablet træk-
kes i omvendt rækkefølge, altså først isættes ved sty-
ringselektronikken og sikres med strips. Derefter trækkes det
hen til betjeningsdelen, og isættes ved denne.
74
72
73
75
77
76
77

Elektrisk 230 V-tilslutning

Elektrisk tilslutning af 230 V må kun udføres af en fag-
mand (i Tyskland f.eks. iht. VDE 0100, del 721 eller
lEC 60364-7-721). De her anførte anvisninger er ikke en op-
fordring til private om selv at forsøge elektrisk tilslutning,
men er derimod ekstra information til en fagmand!
Etabler forbindelsen til nettet med det 150 cm lange silikone-
kabel til en ledning med en sikring på min. 10 A, helst 16 A.
Vær opmærksom på, at tilslutning sker med de korrekte
kabelfarver!
Ved vedligeholdelse og reparation skal der være en skille-
anordning, der afbryder strømmen, med minimum 3,5 mm
kontaktafstand.
Funktionskontrol
Inden første ibrugtagning skal anlægget, forbrændings-
gasududgangen samt tætheden for hele gasinstallatio-
nen (iht. tryktabsmetoden) kontrolleres af en fagmand.
For at undgå en beskadigelse af elektronikken skal du være
opmærksom på, at varmluftslangerne på blæser TEB-3 eller
TN-3 er fastgjort sikkert.
Efterfølgende skal alle anlæggets funktioner kontrolleres iht.
brugsanvisningen.
Brugsanvisningen skal udleveres til indehaveren af køretøjet.
DA 19
