Anlagenschema Rk-4 - Wolf RK-4 DigiCascade Schaltplan, Montage- Und Kurzbedienungsanleitung

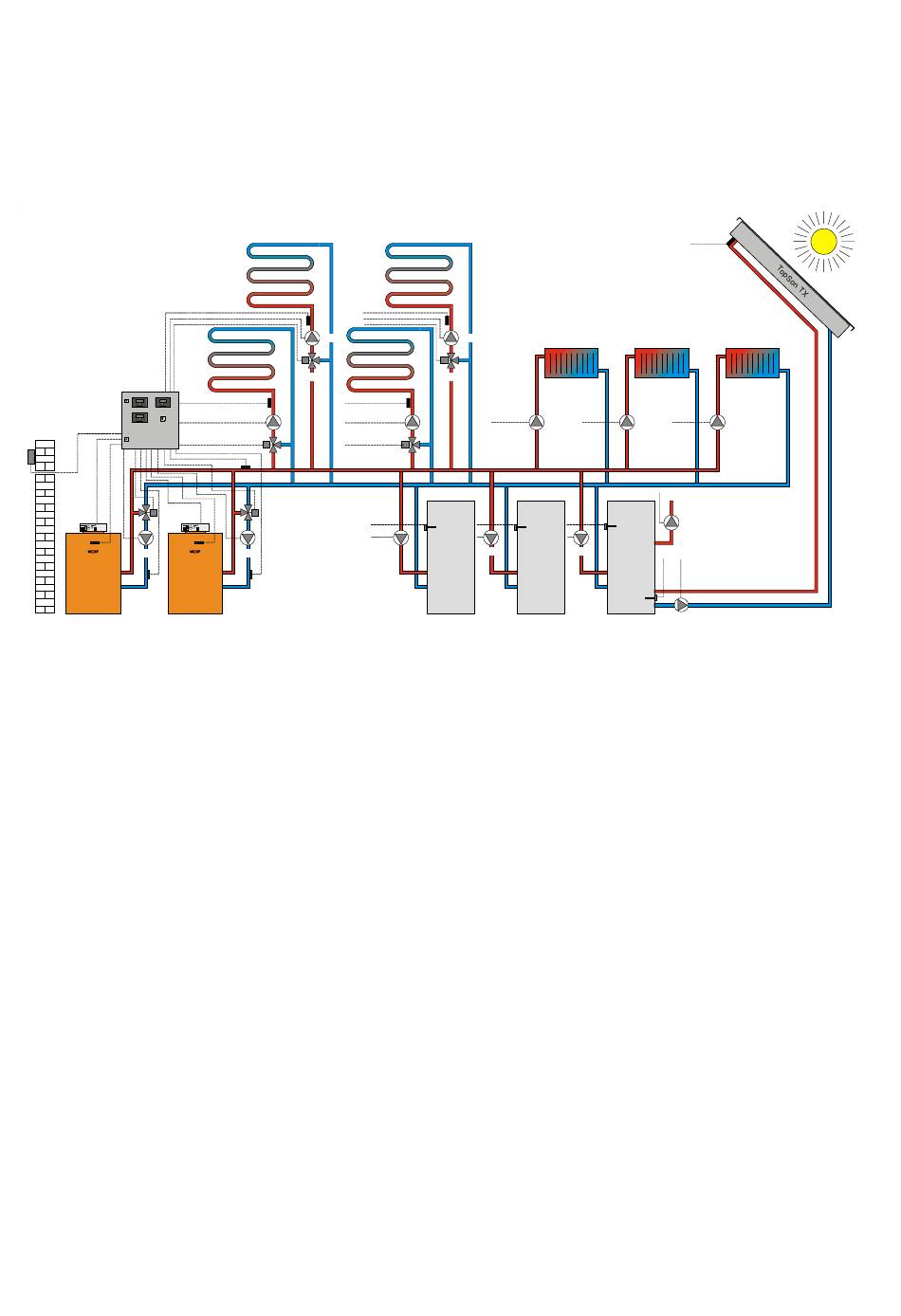

Anlagenschema RK-4

AF
MMR1
KF1 KF2
KKP1
RLF1
Kessel 1 Kessel 2
AF Außenfühler
BUS Fernbedienungsanschluß
DKP Direktkreispumpe
KF Kesselfühler
KKP Kesselkreispumpe
KSPF Solarspeicherfühler
KVLF Kollektorvorlauffühler
MKP Mischerkreispumpe
MM Mischermotor
MMR Mischermotor Rücklaufanhebung
RLF Rücklauffühler
SF Speicherfühler
SLP Speicherladepumpe
SVF Summenvorlauffühler
VA Variabler Ausgang
VE Variabler Eingang
VF Vorlauffühler
ZP Zirkulationspumpe
6
VF2
MKP2
MM2
VF2 VF1
MKP2 MKP1
MM2 MM1
SVF
MMR2
SLP
KKP2
RLF2
VF2
MKP2
MM2
DKP
SF SF
SLP SLP
Standspeicher Standspeicher
oder Luftheizer oder Luftheizer
KVLF
DKP DKP
SF ZP
KSPF
VA2
Standspeicher
