1) Die Schutzkappe (1) abnehmen.
2) Die Feststellschraube (2) lösen und den Drehring (3)
je nach verwendetem Objektivtyp einstellen:
bei Verwendung eines CS-Mount-Objektivs den
Ring im Uhrzeigersinn (in Richtung „CS") bis zum
Anschlag drehen;
bei Verwendung eines C-Mount-Objektivs den
Ring entgegen dem Uhrzeigersinn (in Richtung
„C") bis zum Anschlag drehen.
Zum Arretieren des Rings die Feststellschraube wie-
der anziehen.

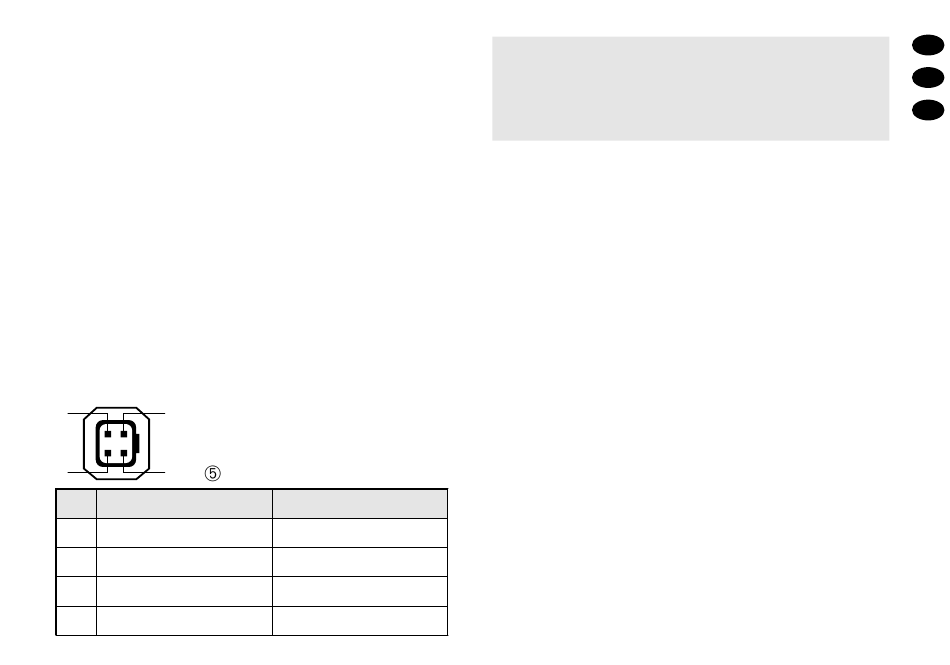

3) Bei Verwendung eines AI-Objektivs (Objektiv mit
automatischer Blendenregelung) dieses an die
Buchse „AUTO IRIS LENS" (4) anschließen. Bei
Bedarf den beiliegenden Stecker verwenden. Die
Buchse hat, abhängig von der Stellung des Schiebe-
schalters (6), folgende Pin-Belegung:
2
4
3
1
Pin
Position „DC"
1
Dämpfungsspule -
2
Dämpfungsspule +
3
Antriebsspule +
4
Antriebsspule -
Buchse „AUTO IRIS LENS"
Position „VIDEO"
Stromversorgung +12 V
Ausgang Videosignal
Masse
Masse
Achtung! Um Beschädigung von Kamera oder
Objektiv zu vermeiden, vor dem An-
schluss des Objektivs die Stellung des
Schiebeschalters (6) und die Pin-Bele-
gung des Steckers überprüfen.
5 Montage
Die Kamera kann auf ein Kamerastativ, auf einen
Schwenk- / Neigekopf (z. B. VPT-50 von MONACOR)
oder auf eine Kamerahalterung (z. B. Halterung der
TVH-Serie von MONACOR) montiert werden. Für die
Befestigung besitzt die Kamera auf ihrer Unterseite
einen Adapter (12) mit einer Gewindebuchse [Fotoge-
winde 6,3 mm (1/4")]. Er kann für eine hängende Mon-
tage auch wahlweise an der Kameraoberseite festge-
schraubt werden.
Bei einer Außenmontage muss die Kamera in ein
wetterfestes Schutzgehäuse eingesetzt werden.
6 Kamera anschließen
Die BNC-Buchse „VIDEO OUT" (7) über ein 75-Ω-
Kabel (z. B. VEC-62/10 von MONACOR) mit dem Vi-
deoeingang des nachfolgenden Geräts (z. B. Monitor,
Kamera-Umschalter, Video-Splitter) verbinden. Bei ei-
ner Kabellänge von über 100 m sollte ein Videover-
stärker zwischen Kamera und Kabel geschaltet wer-
den, um die Kabelverluste auszugleichen.
Den Stecker des Netzkabels (8) in eine Steckdose
(85 – 265 V~/50 Hz) stecken.
