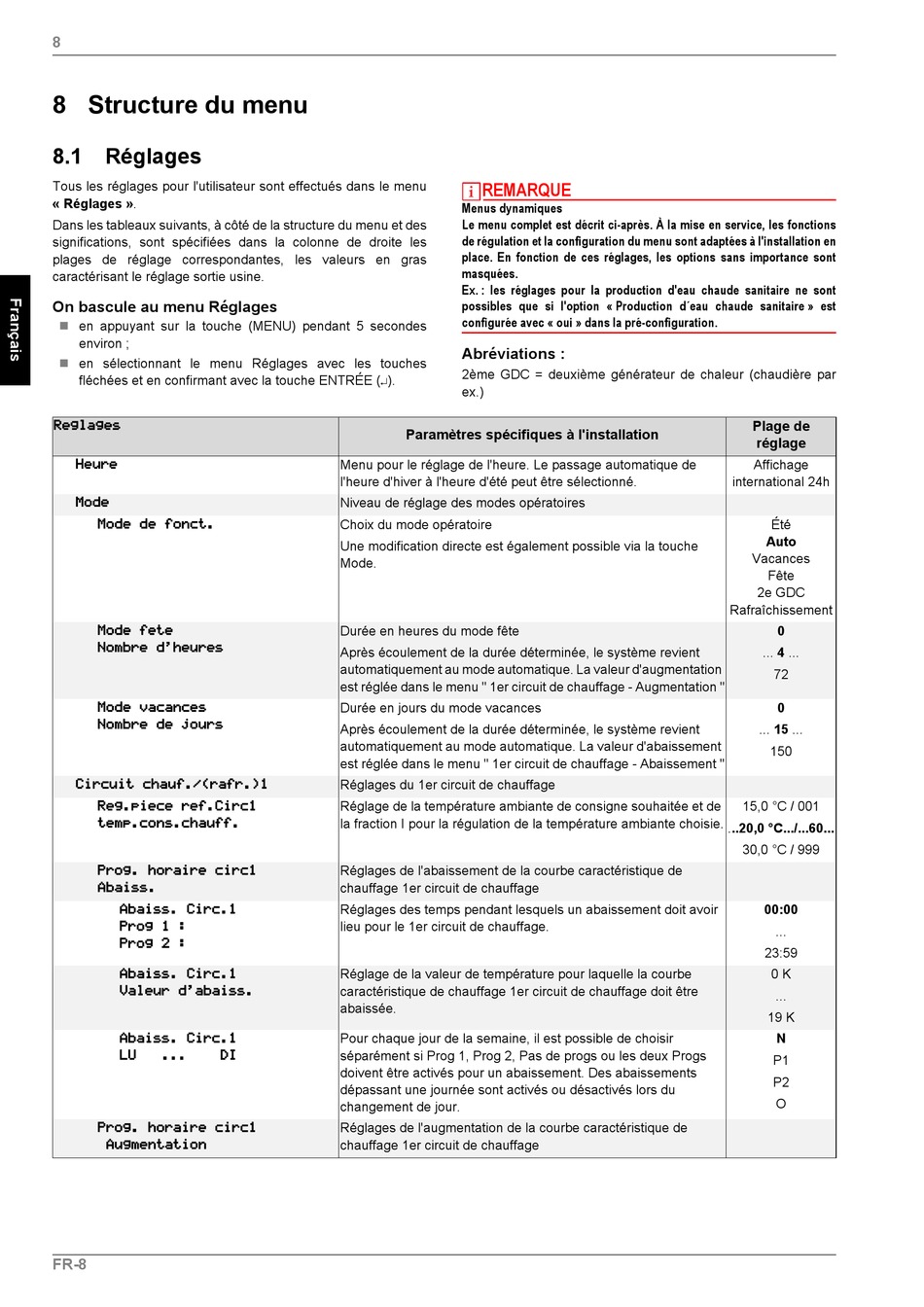

8 Structure du menu

8.1 Réglages
Tous les réglages pour l'utilisateur sont effectués dans le menu
« Réglages ».
Dans les tableaux suivants, à côté de la structure du menu et des
significations, sont spécifiées dans la colonne de droite les
plages de réglage correspondantes, les valeurs en gras
caractérisant le réglage sortie usine.
On bascule au menu Réglages
en appuyant sur la touche (MENU) pendant 5 secondes

environ ;
 en sélectionnant le menu Réglages avec les touches
fléchées et en confirmant avec la touche ENTRÉE (














 
 






FR-8
REMARQUE
Menus dynamiques
Le menu complet est décrit ci-après. À la mise en service, les fonctions
de régulation et la configuration du menu sont adaptées à l'installation en
place. En fonction de ces réglages, les options sans importance sont
masquées.
Ex. : les réglages pour la production d'eau chaude sanitaire ne sont
possibles que si l'option « Production d´eau chaude sanitaire » est
configurée avec « oui » dans la pré-configuration.
Abréviations :
2ème GDC = deuxième générateur de chaleur (chaudière par
).

ex.)
Paramètres spécifiques à l'installation
Menu pour le réglage de l'heure. Le passage automatique de
l'heure d'hiver à l'heure d'été peut être sélectionné.
Niveau de réglage des modes opératoires
Choix du mode opératoire
Une modification directe est également possible via la touche
Mode.
Durée en heures du mode fête
Après écoulement de la durée déterminée, le système revient
automatiquement au mode automatique. La valeur d'augmentation
est réglée dans le menu " 1er circuit de chauffage - Augmentation "
Durée en jours du mode vacances
Après écoulement de la durée déterminée, le système revient
automatiquement au mode automatique. La valeur d'abaissement
est réglée dans le menu " 1er circuit de chauffage - Abaissement "
Réglages du 1er circuit de chauffage
Réglage de la température ambiante de consigne souhaitée et de
la fraction I pour la régulation de la température ambiante choisie.
Réglages de l'abaissement de la courbe caractéristique de
chauffage 1er circuit de chauffage
Réglages des temps pendant lesquels un abaissement doit avoir
lieu pour le 1er circuit de chauffage.
Réglage de la valeur de température pour laquelle la courbe
caractéristique de chauffage 1er circuit de chauffage doit être
abaissée.
Pour chaque jour de la semaine, il est possible de choisir
séparément si Prog 1, Prog 2, Pas de progs ou les deux Progs
doivent être activés pour un abaissement. Des abaissements
dépassant une journée sont activés ou désactivés lors du
changement de jour.
Réglages de l'augmentation de la courbe caractéristique de
chauffage 1er circuit de chauffage
Plage de
réglage
Affichage
international 24h
Été
Auto
Vacances
Fête
2e GDC
Rafraîchissement
0
... 4 ...
72
0
... 15 ...
150
15,0 °C / 001
...20,0 °C.../...60...
30,0 °C / 999
00:00
...
23:59
0 K
...
19 K
N
P1
P2
O
