Menüstruktur

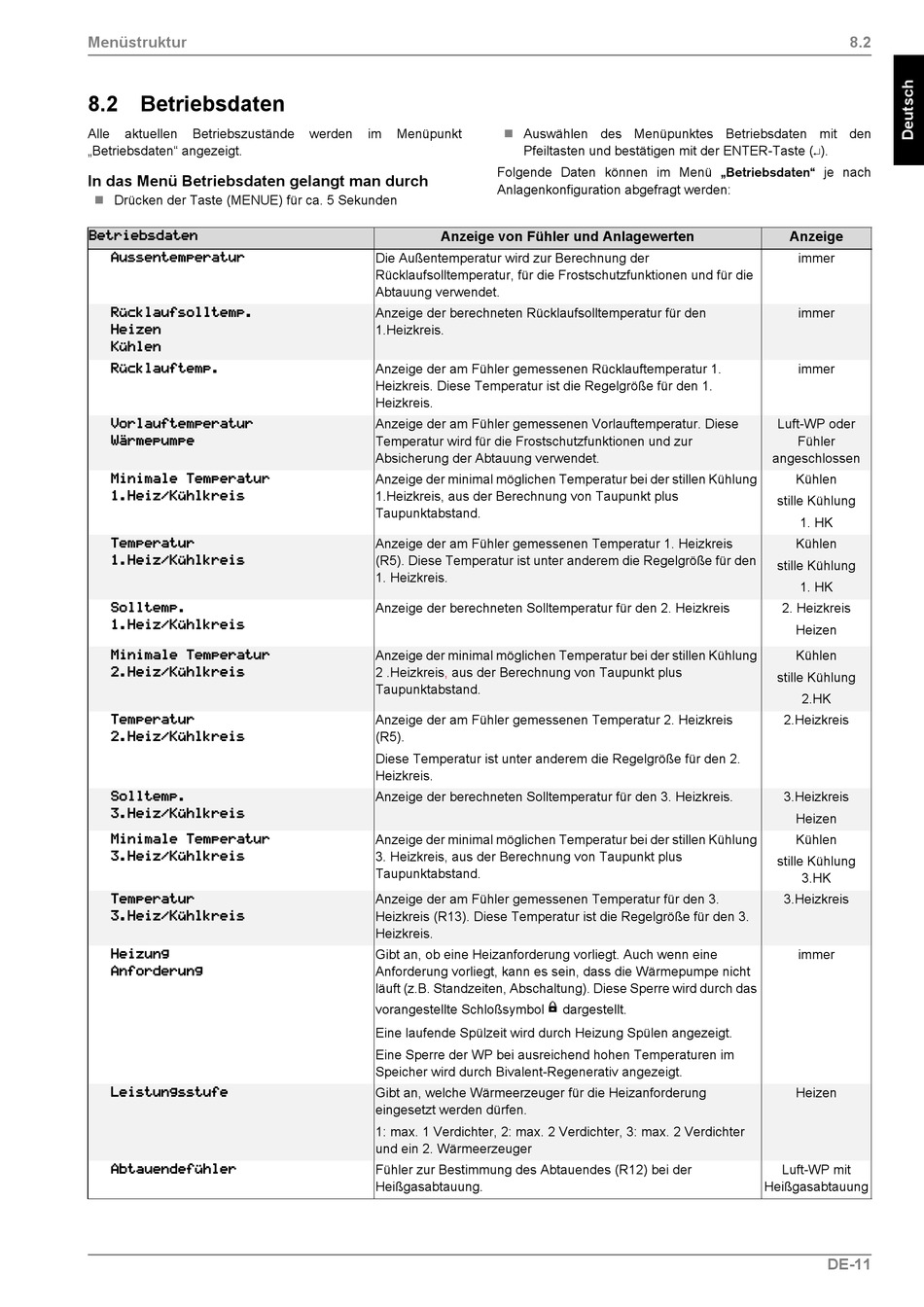

8.2 Betriebsdaten

Alle aktuellen Betriebszustände
„Betriebsdaten" angezeigt.
In das Menü Betriebsdaten gelangt man durch
 Drücken der Taste (MENUE) für ca. 5 Sekunden




























werden im Menüpunkt
Anzeige von Fühler und Anlagewerten
Die Außentemperatur wird zur Berechnung der
Rücklaufsolltemperatur, für die Frostschutzfunktionen und für die
Abtauung verwendet.
Anzeige der berechneten Rücklaufsolltemperatur für den
1.Heizkreis.
Anzeige der am Fühler gemessenen Rücklauftemperatur 1.
Heizkreis. Diese Temperatur ist die Regelgröße für den 1.
Heizkreis.
Anzeige der am Fühler gemessenen Vorlauftemperatur. Diese
Temperatur wird für die Frostschutzfunktionen und zur
Absicherung der Abtauung verwendet.
Anzeige der minimal möglichen Temperatur bei der stillen Kühlung
1.Heizkreis, aus der Berechnung von Taupunkt plus
Taupunktabstand.
Anzeige der am Fühler gemessenen Temperatur 1. Heizkreis
(R5). Diese Temperatur ist unter anderem die Regelgröße für den
1. Heizkreis.
Anzeige der berechneten Solltemperatur für den 2. Heizkreis
Anzeige der minimal möglichen Temperatur bei der stillen Kühlung
2 .Heizkreis, aus der Berechnung von Taupunkt plus
Taupunktabstand.
Anzeige der am Fühler gemessenen Temperatur 2. Heizkreis
(R5).
Diese Temperatur ist unter anderem die Regelgröße für den 2.
Heizkreis.
Anzeige der berechneten Solltemperatur für den 3. Heizkreis.
Anzeige der minimal möglichen Temperatur bei der stillen Kühlung
3. Heizkreis, aus der Berechnung von Taupunkt plus
Taupunktabstand.
Anzeige der am Fühler gemessenen Temperatur für den 3.
Heizkreis (R13). Diese Temperatur ist die Regelgröße für den 3.
Heizkreis.
Gibt an, ob eine Heizanforderung vorliegt. Auch wenn eine
Anforderung vorliegt, kann es sein, dass die Wärmepumpe nicht
läuft (z.B. Standzeiten, Abschaltung). Diese Sperre wird durch das
vorangestellte Schloßsymbol
Eine laufende Spülzeit wird durch Heizung Spülen angezeigt.
Eine Sperre der WP bei ausreichend hohen Temperaturen im
Speicher wird durch Bivalent-Regenerativ angezeigt.
Gibt an, welche Wärmeerzeuger für die Heizanforderung
eingesetzt werden dürfen.
1: max. 1 Verdichter, 2: max. 2 Verdichter, 3: max. 2 Verdichter
und ein 2. Wärmeerzeuger
Fühler zur Bestimmung des Abtauendes (R12) bei der
Heißgasabtauung.
Auswählen des Menüpunktes Betriebsdaten mit den

Pfeiltasten und bestätigen mit der ENTER-Taste (
Folgende Daten können im Menü „Betriebsdaten" je nach
Anlagenkonfiguration abgefragt werden:

dargestellt.
8.2
).

Anzeige
immer
immer
immer
Luft-WP oder
Fühler
angeschlossen
Kühlen
stille Kühlung
1. HK
Kühlen
stille Kühlung
1. HK
2. Heizkreis
Heizen
Kühlen
stille Kühlung
2.HK
2.Heizkreis
3.Heizkreis
Heizen
Kühlen
stille Kühlung
3.HK
3.Heizkreis
immer
Heizen
Luft-WP mit
Heißgasabtauung
