Vorwort
Herzlichen Glückwunsch zum Kauf des Extech CG204 Schichtdickenmessgeräts. Der CG204 ist
ein tragbares Messgerät, welches für nichtinvasive Schichtdickemessungen entworfen wurde. Das
Messgerät arbeitet mit zwei Messverfahren: Magnetische Induktion (für eisenhaltige
Metallsubstrate) und Wirbelstrom (für eisenfreie Metallsubstrate).
Durch ordnungsgemäße Bedienung und Pflege bietet dieses Messgerät jahrelange, zuverlässige
Dienste.
Beschreibung

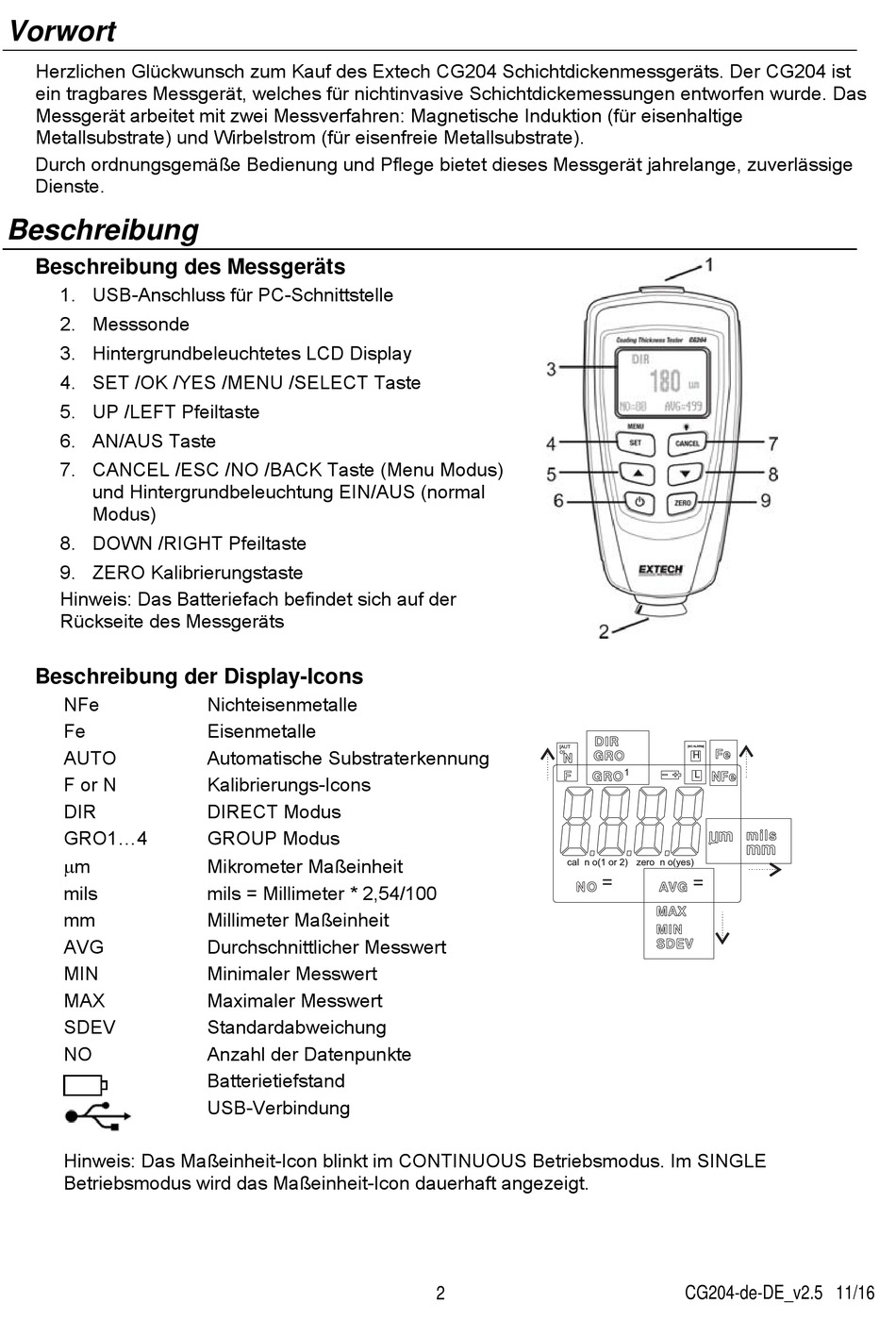

Beschreibung des Messgeräts
1. USB-Anschluss für PC-Schnittstelle
2. Messsonde
3. Hintergrundbeleuchtetes LCD Display
4. SET /OK /YES /MENU /SELECT Taste
5. UP /LEFT Pfeiltaste
6. AN/AUS Taste
7. CANCEL /ESC /NO /BACK Taste (Menu Modus)
und Hintergrundbeleuchtung EIN/AUS (normal
Modus)
8. DOWN /RIGHT Pfeiltaste
9. ZERO Kalibrierungstaste
Hinweis: Das Batteriefach befindet sich auf der
Rückseite des Messgeräts
Beschreibung der Display-Icons
NFe
Fe
AUTO
F or N
DIR
GRO1...4
m
mils
mm
AVG
MIN
MAX
SDEV
NO
Hinweis: Das Maßeinheit-Icon blinkt im CONTINUOUS Betriebsmodus. Im SINGLE
Betriebsmodus wird das Maßeinheit-Icon dauerhaft angezeigt.
Nichteisenmetalle
Eisenmetalle
Automatische Substraterkennung
Kalibrierungs-Icons
DIRECT Modus
GROUP Modus
Mikrometer Maßeinheit
mils = Millimeter * 2,54/100
Millimeter Maßeinheit
Durchschnittlicher Messwert
Minimaler Messwert
Maximaler Messwert
Standardabweichung
Anzahl der Datenpunkte
Batterietiefstand
USB-Verbindung
[AUT
O]
cal n o(1 or 2) zero n o(yes)
=
2
[NO ALRRM]
H
1
L
=
CG204-de-DE_v2.5 11/16
