Externer Anschluss An Stecker X12 - Viessmann VITOTRONIC 200 Montageanleitung

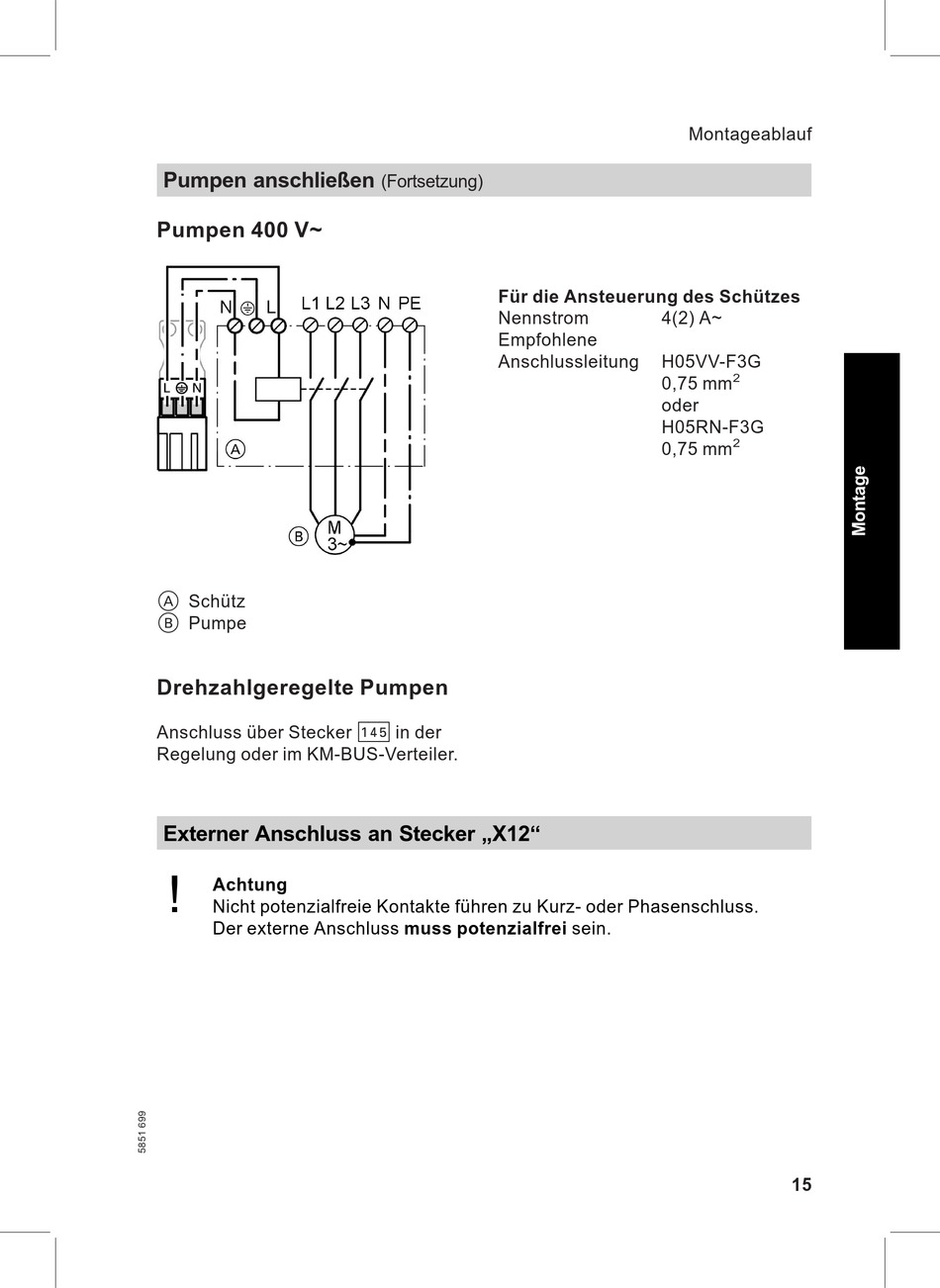

Pumpen anschließen
Pumpen 400 V~
A Schütz
B Pumpe
Drehzahlgeregelte Pumpen
Anschluss über Stecker aVG in der
Regelung oder im KM-BUS-Verteiler.

Externer Anschluss an Stecker X12

!
Achtung
Nicht potenzialfreie Kontakte führen zu Kurz- oder Phasenschluss.
Der externe Anschluss muss potenzialfrei sein.
(Fortsetzung)
Für die Ansteuerung des Schützes
Nennstrom
Empfohlene
Anschlussleitung
Montageablauf
4(2) A~
H05VV-F3G
2
0,75 mm
oder
H05RN-F3G
2
0,75 mm
15
