- Seite 1 Bedienungsanleitung für den Anlagenbetreiber Heizungsanlage mit witterungsgeführter, digitaler Kessel und Heizkreisregelung VITOTRONIC 200 Bitte aufbewahren! 5581 483 2/2005...
-
Seite 2: Für Ihre Sicherheit
Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Verhalten bei Gasgeruch ¨ ¨ Gefahr Gefahr Dieses Zeichen warnt vor Per Austretendes Gas kann zu sonenschäden. Explosionen führen, die schwerste Verletzungen zur Achtung Folge haben. - Seite 3 Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Verhalten bei Brand Zusatzkomponenten, Ersatz und Verschleißteile ¨ Gefahr Bei Feuer besteht Verbren Achtung nungs und Explosionsgefahr. Komponenten, die nicht mit H Heizungsanlage abschalten. der Heizungsanlage geprüft H Absperrventile in den Brenn wurden, können Schäden an stoffleitungen schließen.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Zuerst informieren Erstinbetriebnahme ....................... . Ihre Heizungsanlage ist voreingestellt . - Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Weitere Einstellungen Uhrzeit und Datum einstellen ................... . Sprache einstellen .
-
Seite 6: Zuerst Informieren Erstinbetriebnahme
Zuerst informieren Erstinbetriebnahme Die erstmalige Inbetriebnahme und Als Betreiber einer neuen Feuerungs Anpassung der Regelung an die örtli anlage sind Sie verpflichtet, diese chen und baulichen Gegebenheiten umgehend dem für Ihre Liegenschaft müssen von Ihrem Heizungsfachbe zuständigen Bezirksschornsteinfeger trieb vorgenommen werden. meister zu melden. -
Seite 7: Wo Sie Bedienen

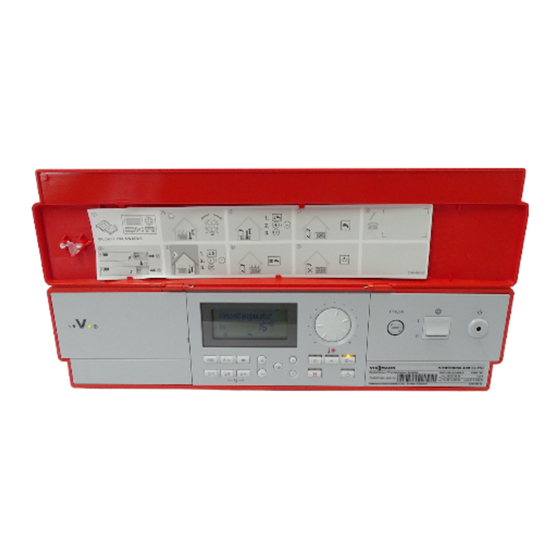

Wo Sie bedienen Übersicht der Bedien und Anzeigeelemente Alle Einstellungen an Ihrer Heizungsanlage können Sie zentral an der Bedieneinheit vornehmen. Falls Ihre Anlage Fernbedienungen aufweist, können Sie Einstellungen auch an den Fernbedienungen vornehmen. Separate Bedienungsanleitung Regelung öffnen Klappen Sie die Abdeckklappe nach oben. -
Seite 8: Funktionen
Wo Sie bedienen Übersicht der Bedien und Anzeigeelemente (Fortsetzung) Funktionen Kesseltemperatur A Störungsanzeige (rot) (Seite 35) Werteinstellung B Betriebsanzeige (grün) Bestätigung (Seite 11 und 12) Information C Bedienfeld (Seite 31 und 33) Zeitprogramm Raumbe Grundeinstellung heizung (Seite 18) (Seite 32) Zeitprogramm Warm wasserbereitung und D Drehknopf ts für Normale... -
Seite 9: H Symbole Im Anzeigefenster
Wo Sie bedienen Übersicht der Bedien und Anzeigeelemente (Fortsetzung) Symbole im Anzeigefenster Die Symbole erscheinen nicht ständig, sondern abhängig von der Anlagen ausführung und vom Betriebszustand. Blinkende Werte im Anzeigefenster weisen darauf hin, dass Änderungen vor genommen werden können. bei Frostgefahr bei Raumbeheizung mit normaler Raumtemperatur bei Raumbeheizung mit... -
Seite 10: H Heizkreisauswahl Vor Jeder Einstellung Und Abfrage
Wo Sie bedienen Übersicht der Bedien und Anzeigeelemente (Fortsetzung) Heizkreisauswahl vor jeder Einstellung und Abfrage Heizungsanlage mit nur einem Heizkreis Eine der Tasten G, L oder K ist beleuchtet und Sie können sofort mit allen Einstellungen beginnen. Heizungsanlage mit zwei Heizkreisen (nur bei Typ KW5) Wählen Sie vor Beginn jeder Einstellung und Abfrage den zu bedienenden Heizkreis aus. -
Seite 11: Ein Und Ausschalten
Ein- und Ausschalten Heizungsanlage einschalten 1. Kontrollieren Sie den Druck der Heizungsanlage am Manome ter A. Falls der Zeiger unterhalb der roten Markierung steht, ist der Druck der Anlage zu niedrig. Fül len Sie dann Wasser nach oder benachrichtigen Sie Ihren Hei zungsfachbetrieb. -
Seite 12: Heizungsanlage Ausschalten
Ein- und Ausschalten Heizungsanlage ausschalten Falls Sie Ihre Heizungsanlage vorübergehend nicht nutzen wollen, z.B. im Sommerurlaub, schalten Sie alle Heizkreise auf Abschaltbetrieb K (siehe Seite 14). Hinweis Die Umwälzpumpen werden automatisch alle 24 Stunden kurz eingeschaltet, damit sie sich nicht festsetzen. Falls Sie Ihre Heizungsanlage nicht nutzen wollen, können Sie sie ausschalten. -
Seite 13: Einen Heizkreis Und Warmwasserbereitung Einschalten
Ein und Ausschalten Einen Heizkreis und Warmwasserbereitung einschalten Sie möchten die Räume beheizen und warmes Wasser zur Verfügung haben. 1. Wählen Sie, falls erforderlich, den Hinweise Heizkreis aus (siehe Seite 10). Falls die Taste G beleuchtet ist: H Während der Raumbeheizung mit normaler Raumtemperatur 2. -
Seite 14: Einen Heizkreis Und Warmwasserbereitung Ausschalten
Ein und Ausschalten Einen Heizkreis und Warmwasserbereitung ausschalten Sie möchten weder die Räume beheizen noch warmes Wasser zur Verfügung haben. 1. Wählen Sie, falls erforderlich, den Hinweis Heizkreis aus (siehe Seite 10). Die Pumpen werden automatisch alle 24 Stunden kurz eingeschaltet, damit 2. -
Seite 15: Nur Warmwasser Ausschalten
Ein und Ausschalten Nur Warmwasser ausschalten Sie möchten die Räume beheizen, aber kein warmes Wasser zur Verfügung haben. Beachten Sie den Hinweis auf Seite 24. 1. Wählen Sie, falls erforderlich, den Hinweis Heizkreis aus (siehe Seite 10). Die Speicherpumpe wird automa tisch alle 24 Stunden kurz eingeschal 2. -
Seite 16: Raumtemperatur Einstellen
Raumtemperatur einstellen Raumtemperatur dauerhaft einstellen Falls eine Raumbeheizung für Ihren Heizkreis erfolgen soll, müssen Sie fol gende Punkte beachten. 1. Für den gewählten Heizkreis muss 2. Wann für Ihren Heizkreis Raumbe Heizen und Warmwasser G heizung mit normaler oder redu eingestellt sein. -
Seite 17: H Normale Raumtemperatur Einstellen
Raumtemperatur einstellen Raumtemperatur dauerhaft einstellen (Fortsetzung) Normale Raumtemperatur einstellen 1. Wählen Sie, falls erforderlich, den Heizkreis aus (siehe Seite 10). 2. Stellen Sie mit dem Dreh knopf ts den gewünschten Temperaturwert für die Normale Raumtemperatur ein. Normale Raumtemp. º C Reduzierte Raumtemperatur einstellen Wählen Sie, falls erforderlich, den Heizkreis aus (siehe Seite 10) und drücken Sie folgende Tasten:... -
Seite 18: H Zeitprogramm Einstellen (Schaltzeiten)
Raumtemperatur einstellen Raumtemperatur dauerhaft einstellen (Fortsetzung) Zeitprogramm einstellen (Schaltzeiten) Bei der Raumbeheizung kann bis zu Bitte beachten Sie bei der Einstellung 4-mal pro Tag zwischen normaler der Zeitprogramme, dass Ihre und reduzierter Raumtemperatur Heizungsanlage einige Zeit benötigt, gewechselt werden (4 Zeitphasen). um die Räume auf die gewünschte Werkseitig ist für alle Wochentage Temperatur aufzuheizen. - Seite 19 Raumtemperatur einstellen Raumtemperatur dauerhaft einstellen (Fortsetzung) 3. d zur Bestätigung; Heiz Zeit 6. d zur Bestätigung; Heiz phase 1 erscheint. Phase 1 Aus erscheint. Hinweis 7. a/b für Endzeitpunkt der Heiz Falls Sie eine Zeitphase über Phase. springen möchten, drücken Sie die Taste a.
-
Seite 20: Raumtemperatur Nur Für Einige Tage Ändern
Raumtemperatur einstellen Raumtemperatur nur für einige Tage ändern Falls Sie Ihre Wohnung für einige Tage verlassen, z. B. im Urlaub, haben Sie folgende Möglichkeiten Energie zu sparen: H Sie können die Raumbeheizung ganz ausschalten (siehe Den Heizkreis und Warmwasser ausschalten auf Seite 14) oder H Sie können die Raumbeheizung auf minimalen Energieverbrauch einstellen (z. - Seite 21 Raumtemperatur einstellen Raumtemperatur nur für einige Tage ändern (Fortsetzung) Drücken Sie folgende Tasten: 1. H für Ferienprogramm. 6. d zur Bestätigung. Hinweis 7. Die Raumtemperatur während des Falls Sie die Einstellung des Ferienprogramms ist die einge Ferienprogramms vorzeitig abbre stellte reduzierte Raumtemperatur chen wollen, drücken Sie erneut (siehe Seite 17).
-
Seite 22: Raumtemperatur Nur Für Einige Stunden Ändern
Raumtemperatur einstellen Raumtemperatur nur für einige Stunden ändern Mit den folgenden Funktionen können Sie Ihre Raumtemperatur für einige Stunden ändern, ohne die Regelungseinstellungen dauerhaft zu verändern. H Sie wollen Ihre Wohnung verlassen und laut Zeitprogramm ist Heizen mit normaler Raumtemperatur eingestellt. Um Energie zu sparen, können Sie die normale Raumtemperatur mit dem Sparbetrieb N absenken (siehe unten). -
Seite 23: H Partybetrieb Einstellen
Raumtemperatur einstellen Raumtemperatur nur für einige Stunden ändern (Fortsetzung) Partybetrieb einstellen H Raumbeheizung erfolgt mit einer individuell einstellbaren Temperatur (Partytemperatur) H Das Warmwasser wird auf die eingestellte Solltemperatur nachgeheizt H Die Zirkulationspumpe ist eingeschaltet Wählen Sie, falls erforderlich, den Heizkreis aus (siehe Seite 10) und drücken Sie folgende Tasten: 1. -
Seite 24: Warmwasser Einstellen
Warmwasser einstellen Warmwasser dauerhaft einstellen Hinweis Die Regelung ist so eingestellt, dass die Einstellung für die Warmwasserberei tung für alle Heizkreise gilt. Falls Sie eine Änderung wünschen, wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Falls Warmwasserbereitung erfolgen soll, müssen folgende Punkte beachtet werden. -
Seite 25: H Zeitprogramm Einstellen (Schaltzeiten)
Warmwasser einstellen Warmwasser dauerhaft einstellen (Fortsetzung) Zeitprogramm einstellen (Schaltzeiten) Heizungsanlage ohne Zirkulationspumpe Hinweis Die Regelung ist so eingestellt, dass die Einstellung für die Warmwasserberei tung für alle Heizkreise gilt. Falls Sie eine Änderung wünschen, wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Die Warmwasserbereitung kann bis Falls Sie keinen Automatik Betrieb zu 4-mal pro Tag ein und ausge... - Seite 26 Warmwasser einstellen Warmwasser dauerhaft einstellen (Fortsetzung) Heizungsanlage mit Zirkulationspumpe Hinweis Die Regelung ist so eingestellt, dass die Einstellung für die Warmwasserberei tung für alle Heizkreise gilt. Falls Sie eine Änderung wünschen, wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Die Zirkulationspumpe pumpt das Falls Sie keinen Automatik Betrieb Warmwasser in eine Ringleitung zwi wünschen, können Sie auch indivi...
- Seite 27 Warmwasser einstellen Warmwasser dauerhaft einstellen (Fortsetzung) Automatik-Betrieb einstellen (falls erforderlich) Wählen Sie, falls erforderlich, den Heizkreis aus (siehe Seite 10) und drücken Sie folgende Tasten: 1. B für Zeitprogramm Warm 3. d zur Bestätigung. wasser. 4. a/b für Automatik?", falls 2.
- Seite 28 Warmwasser einstellen Warmwasser dauerhaft einstellen (Fortsetzung) 5. a/b bis 6. d zur Bestätigung; Warm wasser-Zeitphase 1 1 7" erscheint, falls Sie für alle Wochentage gleiche erscheint. Zeitphasen einstellen möchten Hinweis Falls Sie eine Zeitphase über Zeitpro. Warmwass. springen möchten, drücken Sie die Taste a.
-
Seite 29: Warmwasser Nur Für Einige Stunden Einstellen
Warmwasser einstellen Warmwasser dauerhaft einstellen (Fortsetzung) Falls Sie eine Zeitphase löschen wollen, wählen Sie, falls erforderlich, den Heizkreis aus (siehe Seite 10) und drücken Sie folgende Tasten: 1. B für Zeitprogramm Warm WW-Phase 2 Aus wasser. 2. d bis gewünschte Warmwas ser Phase Aus erscheint. -
Seite 30: Warmwasser Einmalig Einstellen
Warmwasser einstellen Warmwasser einmalig einstellen Mit der folgenden Funktion können Sie die Warmwasserbereitung einmalig aktivieren, ohne die Regelungseinstellungen dauerhaft zu verändern. Dazu wählen Sie den Partybetrieb M. Voraussetzungen: H Nicht im Abschaltbetrieb K und nicht im Ferienprogramm H H Die Warmwassertemperatur muss unter dem eingestellten Sollwert liegen (siehe Seite 24) Wählen Sie, falls erforderlich, den Heizkreis aus (siehe Seite 10) und drücken Sie folgende Tasten:... -
Seite 31: Weitere Einstellungen
Weitere Einstellungen Uhrzeit und Datum einstellen Uhrzeit und Datum sind werkseitig eingestellt und können manuell geändert werden. Drücken Sie folgende Tasten: 1. D für Uhrzeit. 4. a/b für gewünschtes Datum. 2. a/b für gewünschte Uhrzeit. Datum 16;02;05 Uhrzeit 09:05 5. d zur Bestätigung. -
Seite 32: Kontrast Im Anzeigefenster Einstellen
Weitere Einstellungen Kontrast im Anzeigefenster einstellen Drücken Sie Taste d, und stellen Sie gleichzeitig mit den Tasten a bzw. b den Kontrast ein. Grundeinstellung wieder herstellen Sie haben die Möglichkeit, alle für Drücken Sie dafür die Taste e. den gewählten Heizkreis geänderten Werte gleichzeitig auf die werkseitige Grundeinstellung zurückzusetzen. -
Seite 33: Abfragemöglichkeiten
Abfragemöglichkeiten Temperaturen abfragen Je nach angeschlossenen Komponenten und vorgenommenen Einstellungen können Sie momentane Temperaturen und Betriebszustände abfragen. Wählen Sie, falls erforderlich, den Heizkreis aus (siehe Seite 10) und drücken Sie folgende Tasten: 1. c für Außentemperatur. 2. a/b für weitere Abfragen der Liste. -
Seite 34: Zeitprogramme Abfragen
Abfragemöglichkeiten Zeitprogramme abfragen Zeitprogramm für die 5. c gedrückt halten; die eingestell Raumbeheizung ten Zeitphasen erscheinen auf einem Zeitstrahl. 1. Wählen Sie, falls erforderlich, den Heizkreis aus (siehe Seite 10). 0 3 6 9 12 15 18 21 24 2. Halten Sie die Tasten A und c gleichzeitig gedrückt;... -
Seite 35: Party Und Sparbetrieb Abfragen
Abfragemöglichkeiten Party bzw. Sparbetrieb abfragen Nach Auswahl des Heizkreises (siehe Seite 10) wird die Taste des aktiven Programms beleuchtet. Störungsanzeige abfragen Kesselsensor A Störungsanzeige C Störungsnummer B Störungssymbol D Störungscode Falls eine Störung an Ihrer Heizung vorliegt, wird diese im Anzeigefenster und durch Blinken der roten Störungsanzeige angezeigt. - Seite 36 Abfragemöglichkeiten Störungsanzeige abfragen (Fortsetzung) Drücken Sie folgende Tasten: Um quittierte Störungsmeldungen erneut aufzurufen, drücken Sie fol 1. c für Störungssuche. gende Tasten: 2. a/b für die Anzeige weiterer 1. d ca. 3 s. Störungscodes, falls meh rere Störungen vorliegen. 2. a/b für die Anzeige weiterer Störungscodes, falls meh 3.
-
Seite 37: Was Ist Zu Tun
Was ist zu tun? Die Räume sind zu kalt Ursache Behebung Heizungsanlage ist ausgeschaltet H Schalten Sie den Netzschalter 8 Betriebsanzeige (grün) aus (siehe ein (siehe Seite 11) Seite 8) H Schalten Sie den Hauptschalter, falls vorhanden, (außerhalb des Heizraumes) ein H Prüfen Sie die Sicherung in der Stromkreisverteilung (Haussiche rung) und schalten Sie diese ggf. - Seite 38 Was ist zu tun? Die Räume sind zu kalt (Fortsetzung) Ursache Behebung Fehlstart des Brenners: Drücken Sie den Entstörknopf an der Störung erscheint im Anzeigefens Brennerhaube oder am Vorderblech ter, die rote Störungsanzeige der des Heizkessels. Falls kein Entstör Regelung blinkt und die Störlampe knopf vorhanden ist, schalten Sie am Brenner leuchtet rot den Netzschalter an der Regelung...
-
Seite 39: Die Räume Sind Zu Warm
Was ist zu tun? Die Räume sind zu warm Ursache Behebung Regelung falsch eingestellt Prüfen und korrigieren Sie ggf. die Einstellungen: H Raumtemperatur (siehe Seite 17) H Uhrzeit und Datum (siehe Seite 31) Störung an der Regelung oder Fragen Sie die Art der Störung ab Außentemperatursensor oder Kessel (siehe Seite 36) und benachrichtigen temperatursensor defekt:... -
Seite 40: Es Steht Kein Warmes Wasser Zur Verfügung
Was ist zu tun? Es steht kein warmes Wasser zur Verfügung Ursache Behebung Heizungsanlage ist ausgeschaltet H Schalten Sie den Netzschalter 8 Betriebsanzeige (grün) aus (siehe ein (siehe Seite 11) Seite 8) H Schalten Sie den Hauptschalter, falls vorhanden, (außerhalb des Heizraumes) ein H Prüfen Sie die Sicherung in der Stromkreisverteilung (Haussiche... -
Seite 41: Das Warmwasser Ist Zu Heiß
Was ist zu tun? Das Warmwasser ist zu heiß Ursache Behebung Regelung falsch eingestellt Prüfen und korrigieren Sie ggf. die Warmwassertemperatur (siehe Seite 24) Sensorfehler Benachrichtigen Sie Ihren Heizungs fachbetrieb Störung blinkt im Anzeigefenster Ursache Behebung Störung an der Heizungsanlage Fragen Sie die Art der Störung ab (siehe Seite 36) und benachrichtigen Sie Ihren Heizungsfachbetrieb... -
Seite 42: Ext. Aufschaltung Erscheint Im Anzeigefenster
Was ist zu tun? Ext. Aufschaltung erscheint im Anzeigefenster Ursache Behebung Das Betriebsprogramm, dass an der Behebung nicht notwendig. Regelung eingestellt ist, wurde durch Umschaltung des Betriebspro ein externes Schaltgerät umgeschal gramms ist durch manuelle Einstel lung vorgegeben worden Ext. Programm erscheint im Anzeigefenster Ursache Behebung Das Betriebsprogramm, dass an der... -
Seite 43: Heizölbestellung Heizöladditive
Der Einsatz rückstandsbilden der Heizöladditive ist nicht zulässig. Verbrennungsverbesserer Verbrennungsverbesserer sind Zusätze, die die Verbrennung des Heizöls optimieren. Verbrennungsverbesserer sind bei Viessmann Ölbrennern nicht erfor derlich, da diese schadstoffarm und effizient arbeiten. Achtung Verbrennungsverbesserer können Rückstände bilden und den sicheren Betrieb beeinträchtigen. -
Seite 44: Instandhaltung Reinigung
Instandhaltung Reinigung Die Geräte können mit einem han delsüblichen Haushaltsreiniger (kein Scheuermittel) gereinigt werden. Inspektion und Wartung Die Inspektion und Wartung einer Heizungsanlage ist durch die Energieein sparverordnung und die Normen DIN 4755, DIN 4756, DIN 1988 8 und EN 806 vorgesehen. -
Seite 45: Tipps Zum Energiesparen
Tipps zum Energiesparen Tipps zum Energiesparen Sie können mit folgenden Maßnahmen zusätzlich Energie sparen: H Richtiges Lüften. Fenster A kurzzeitig ganz öffnen und dabei die Thermostatven tile B schließen. H Nicht überheizen, eine Raumtemperatur von 20 ºC anstreben, jedes Grad Raumtempe ratur weniger spart bis zu 6% Heiz kosten. -
Seite 46: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Abfragen von Temperaturen und Gasabsperrhahn 2, 11, 12 ....Betriebszuständen Gasgeruch ....... . - Seite 47 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Nachttemperatur Tagtemperatur (reduzierte Temperatur) (normale Raumtemperatur) ....... . Netzschalter 8, 11, 12 Temperaturen abfragen...
-
Seite 48: Gültigkeitshinweis
Zertifizierung Ihr Ansprechpartner Für Rückfragen oder Wartungs und Instandsetzungsarbeiten an Ihrer Heizungsanlage wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Heizungsfachbetriebe in Ihrer Nähe finden Sie z. B. unter www.viessmann.de im Internet. Viessmann Werke GmbH & Co KG D 35107 Allendorf...
