4 Montage
Pos: 10.2 /Standard-Layout/Hinweise/Gefahr/Gefahr - Wiedereinsatz TZIDC @ 19\mod_1207030092281_6.docx @ 174651 @ @ 1
VORSICHT - Verletzungsgefahr!
Durch falsche Parameterwerte kann das Ventil unerwartet verfahren; dies kann zu
Prozessstörungen und somit zu Verletzungen führen!
Vor dem Wiedereinsatz eines vorher bereits an anderer Stelle eingesetzten TZIDC, TZIDC-
110, TZIDC-120 ist das Gerät immer auf die Werkseinstellungen zurückzusetzen. Niemals vor
dem Rücksetzen auf die Werkseinstellung den Selbstabgleich starten!
Pos: 10.3 /Standard-Layout/Überschriften/1.1/1-spaltig/A - C/Betriebsbedingungen am Installationsort @ 12\mod_1186668341281_6.docx @ 113770 @ 2 @ 1
4.1

Betriebsbedingungen am Installationsort

Pos: 10.4 /Standard-Layout/Hinweise/Wichtig/Wichtig - Betriebsbedingungen am Installationsort (OI) @ 19\mod_1206626800265_6.docx @ 173016 @ @ 1
WICHTIG (HINWEIS)
Vor Montage prüfen, ob der Stellungsregler TZIDC, TZIDC-110, TZIDC-120 die regel- und
sicherheitstechnischen Anforderungen an der Einbaustelle (Stellantrieb bzw. Stellglied) erfüllt.
Siehe Kapitel „Technische Daten" Seite 44.
Pos: 10.5 /Standard-Layout/Überschriften/1.1/1-spaltig/M - O/Mechanischer Anbau @ 19\mod_1206707016921_6.docx @ 173188 @ 2 @ 1
4.2

Mechanischer Anbau

Pos: 10.6 /Standard-Layout/Montage/Aktorik/Stellungsregler/TZIDC,TZIDC-110,TZIDC-120/Allgemeines @ 58\mod_1336979017122_6.docx @ 497770 @ 3 @ 1
4.2.1

Allgemeines

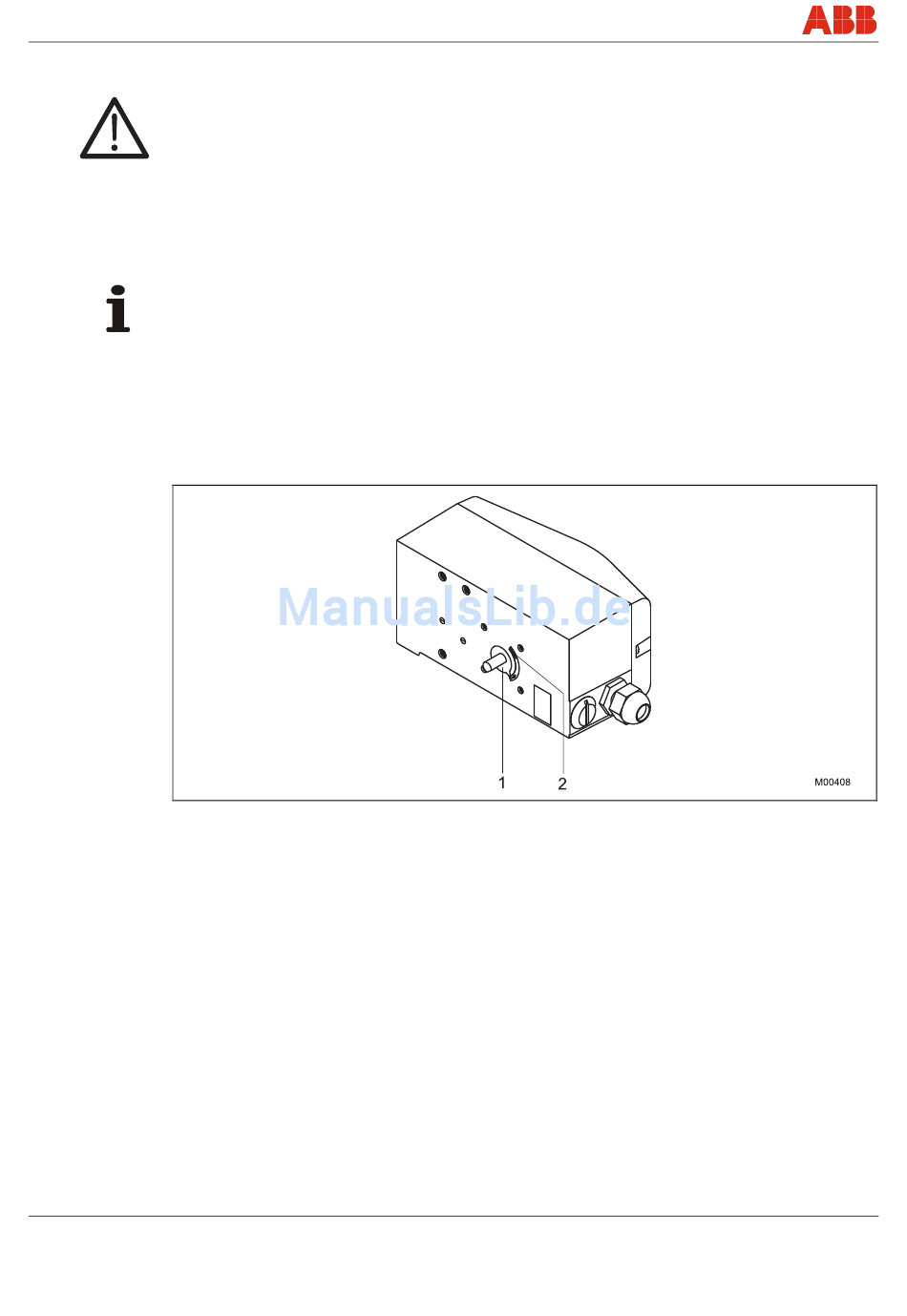

Abb. 3: Arbeitsbereich
Der Pfeil (1) an der Geräteachse (und damit der Hebel) muss sich durch den durch Pfeile
markierten Bereich (2) bewegen.
