2. MONTAGE
Schritt 2. 1 : Fixiere nun die Wallbox an der Wand durch das Einführen der Schrauben in die mithilfe der Borhschablone gefertigten
Bohrlöcher, beginnend mit der links obersten. Fahre im Uhrezeigersinn fort die Schrauben einzuführen. Überprüfe abschließend,
dass Deine Wallbox fest angebracht ist und bringe die Schraubenabdeckungen an.
Step 2. 1
3

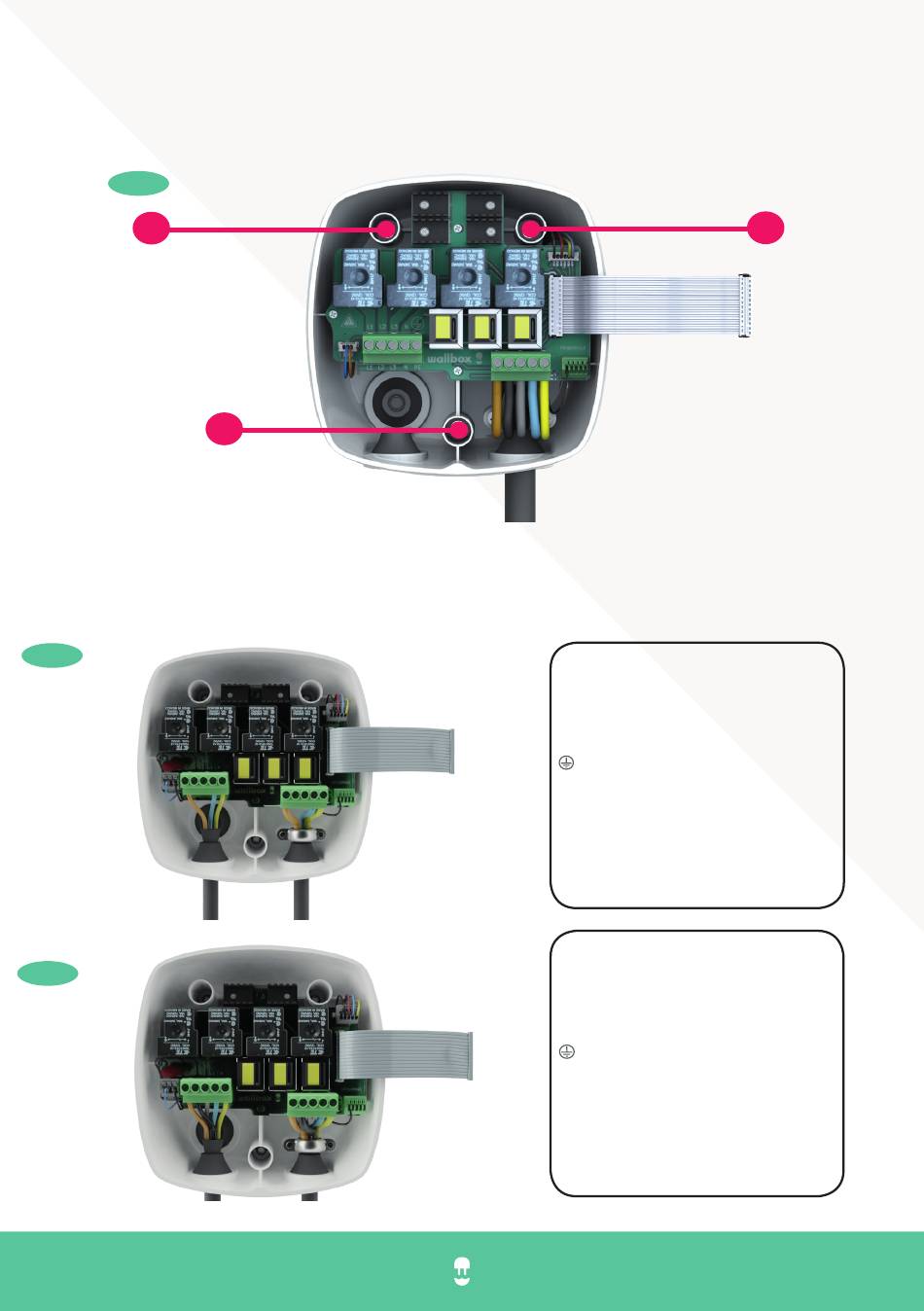

Schritt 2.2: Führe das Netzanschlusskabel durch die Kabeldurchführung, wie in Bild 2.3 gezeigt.
Schritt 2.3: Schließe die Stromkabel Phase, Nullleiter und Schutzleiter an die entsprechenden.
Step 2.3
Step 2.3
PULSAR
1
2
4
- Installationsanleitung
2
3
Einphasige Anchluss
Von links nach rechts:
L1 (Phase))
N: Nullleiter
: Schutzleiter
Die abgebildeten Farben für die Kabeliso-
lierungen folgen keinem internationalem
Standard. Bitte überprüfe grundsätzlich die
Stromverbindung und die Phasen, z.B. mit einem
Phasenprüfer
Einphasige Anchluss
Von links nach rechts:
L1, L2 & L3 (Phasen)
N: Nullleiter
: Schutzleiter
Die abgebildeten Farben für die Kabelisolierungen
folgen keinem internationalem Standard. Bitte
überprüfe grundsätzlich die Stromverbindung und
die Phasen, z.B. mit einem Phasenprüfer
