MAßE & ANBRINGUNG
Bevor Du den Montageort für Deine Wallbox auswählst, lies bitte folgende Tipps
und Empfehlungen:

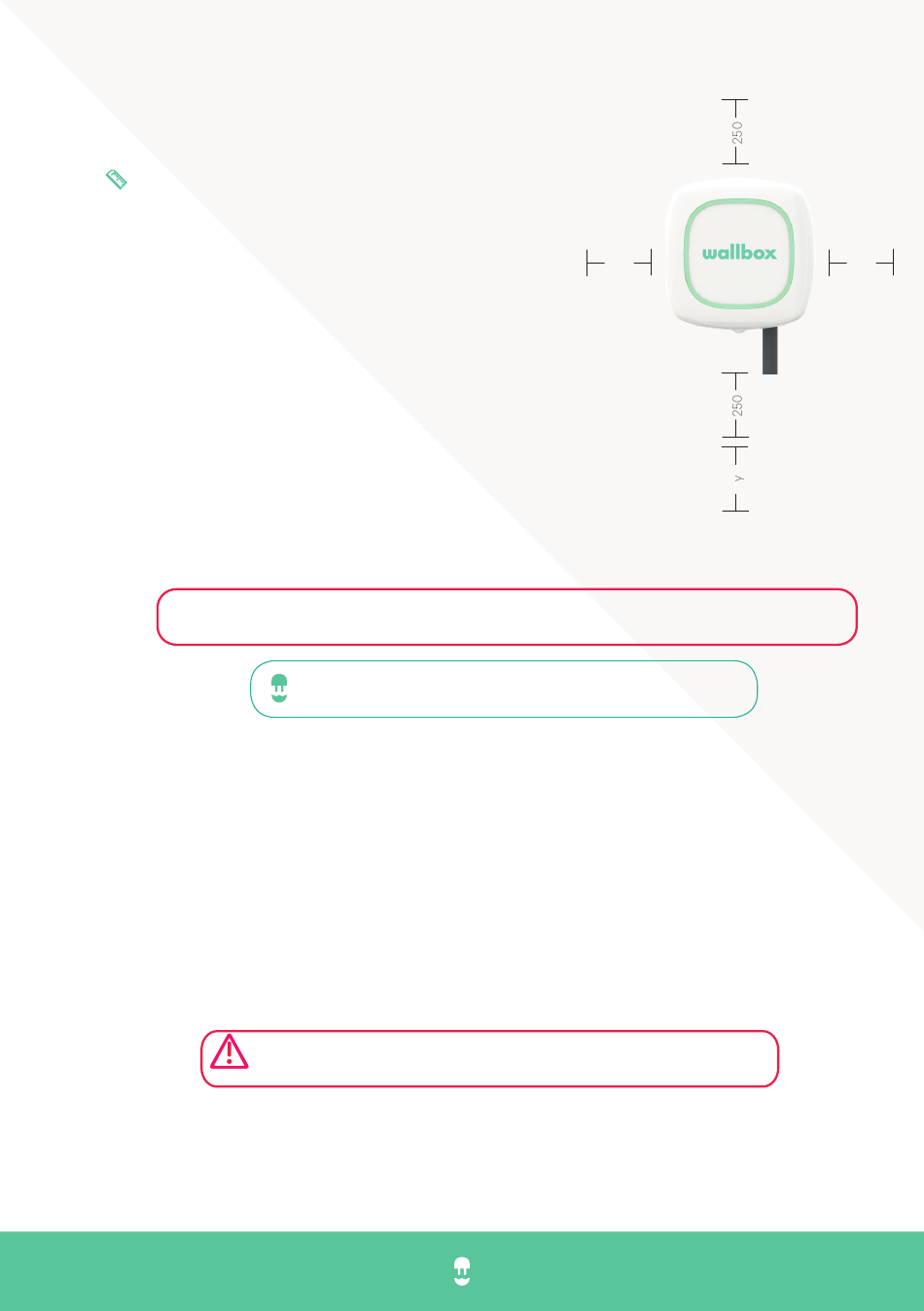

Gemäß dem Produktstandard muss die Wallbox in einer Höhe (y) zwischen
1,3 m und 1,8 m angebracht werden. Wir empfehlen die Installation bei einer Höhe von 1, 6 m.
Bitte beachte, dass lokale Bestimmungen die Höhe einschränken können.
Bitte beachte unbedingt folgende Hinweise:
• Die für die Wallbox benötigte Anbringungsfläche sollte mindestens 250*150 mm
(Breite x Höhe) betragen.
• Während der Montage der Wallbox solltest Du bedenken, dass das Kabel das Fahr-
zeug erreicht ohne strapaziert zu werden.
• Damit ein sicherer Betrieb der Ladestation gewährleistet ist, sollte die empfohlene
Mindestdistanz zu anderen technischen Anlagen beachtet werden.
• Damit die Ergonomie nicht beeinträchtigt wird, wähle eine Montagestelle, die be-
quem zu erreichen ist und rund um die Ladestation 400x400mm Platz läßt.
Eine einwandfreie Installation ist unbedingt erforderlich und liegt außerhalb der Haftung

BOHRUNG

BEFESTIGUNG DER BOHRSCHABLONE
• Verwende die Bohrschablone als Muster für die ausgewählte Befestigungsstelle an der Wand, um die genauen Positio-
nen für die Befestigungsschrauben zu markieren. Achte besonders auf eine korrekte Positionierung der Schablone. Die
Verwendung einer Wasserwaage ist sehr zu empfehlen.
• Bohre die markierten Befestigungslöcher mit dem angegebenen Durchmesser für die ausgewählte Installationshardware
und überprüfe die Positionierung der Löcher. Für die Montage auf Beton, Ziegel oder Holzwände, verwende die mitgelie-
ferte Einzelteile, wie Schrauben, Dübel und Dichtungen.
PULSAR - Installationsanleitung
Installationsvideo verfügbar unter www. w allbox.com/de/insta
Versichere Dich, dass die Stromzuführung während der Montage unterbunden ist.
