Zur Netzsteckdose
(120 V AC,
50 Hz/60 Hz)
U.S.A. und Kanada
Zur Netzsteckdose
220~240
(
V AC,
50 Hz/60 Hz)
Europa und Asien
Vereinigte Königreich
□

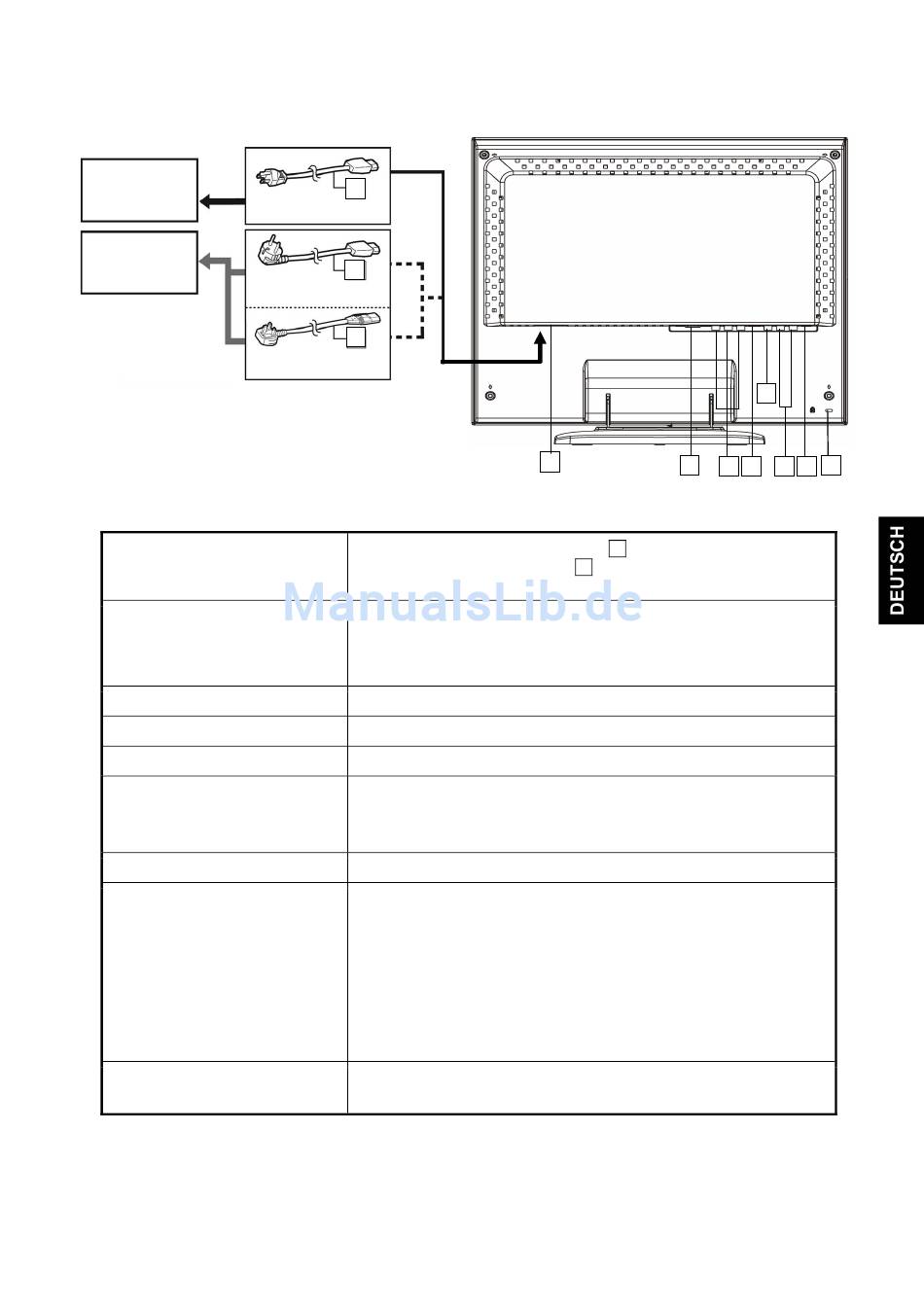

Netzanschluss
10
□
PC-Anschluss
11
Y/B-Y/R-Y-Eingangsanschlüsse
□
12
□
Y/C -Eingangsanschluss
13
□
VIDEO-Eingangsanschluss
14
□
AUDIO L,R(Audio für Video)
15
□
STEREO (Audio für PC)
16
Netzkabel
□
17
(mitgeliefert)
Kensington-Sicherheitsschlitz
□
18
Hinweis: Weitere Einzelheiten über den Anschluss können Sie unter "Grundverbindungsbeispiel" auf Seite 20 finden.
17
17
17
Verbinden Sie das beigelegte Netzkabel 17 mit diesem Anschluss.
Verbinden Sie dann das Netzkabel 17 mit einer Netzsteckodse (120V AC
oder 220~240V AC, 50Hz/60Hz)
Mit diesem Anschluss verbinden Sie den Monitor mit Ihrem PC.
Lesen Sie bitte den Abschnitt "Videomodi (Analoges RGB-Signal)" und
"Unbekannte Videomodi (Analoge RGB-Signale)" auf Seite 24, bevor Sie
diesen Anschluss verwenden.
Die Component Signaleingabeanschlüsse.
Dieser Y/C (S-Video)-Signalanschluss .
Dieser Videosignalanschluss.
Diese Audio L/R-Anschlüsse nehmen Video-, Y/C- oder Component
Eingaben auf.
Audio 1 Kabel ist.
Dieser Stereo-Eingang nimmt Audioeingaben vom PC auf.
ACHTUNG:
In Nordamerika (USA und Kanada) wird dieser Monitor nur mit einem
Netzkabel mitgeliefert.
In anderen Ländern werden zwei Netzkabel mitgeliefert. Achten Sie darauf,
dass Sie das Netzkabel verwenden, das für die Netzsteckdose in Ihrem
Land ausgelegt ist.
Wenn keines der mitgelieferten Netzkabel passt, dann nehmen Sie bitte mit
Ihrem Händler oder qualifiziertem Kundendienstpersonal Kontakt auf, um ein
passendes Netzkabel zu erhalten.
An diesem Schlitz können Sie ein Kensington- oder ein anderes
Sicherheitskabel anbringen.
9
10
11
14
18
12 13
15 16
