INSTALLATION, KONFIGURATION VOM GERÄT

2.7 ANBRINGUNG DER WINDOW EMITTER

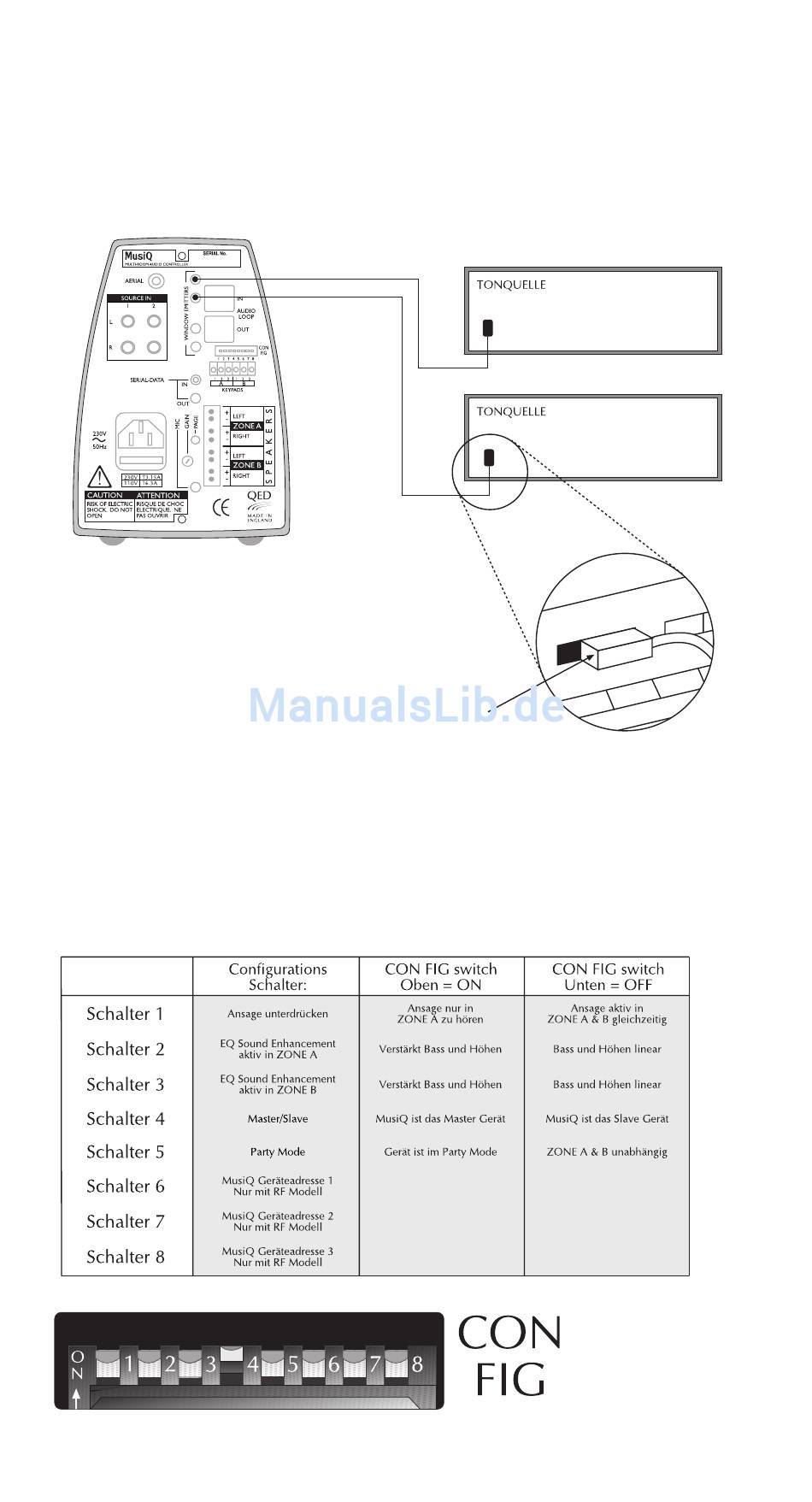

Um MusiQ mit allen seinen Bedienmöglichkeiten nutzen zu können, müssen die Window Emitter auf den
Infrarot Sensoren der beiden Tonquellen angebracht werden (siehe Abbildung). Jeder Window Emitter besitzt
ein ca. 1,5 m langes Kabel, das an der Rückwand von MusiQ mit einem 3,5 mm Stecker angeschlossen wird.
Diese kleinen Window Emitter können mit den vorhandenen Klebepunkten aufgeklebt werden. Die richtige
Position sollte vor dem endgültigen Aufkleben ausprobiert werden.
KLEBEN SIE DEN IR WINDOW EMITTER AUF DAS IR
AUGE DER ZU BEDIENENDEN TONQUELLE

3 KONFIGURATION VOM SYSTEM

Einige wichtige Einstellungen können an der Rückwand von MusiQ mit dem Configuration Switch vorgenommen
werden. Wichtig sind die Schalter 4, 6-8, wenn mehrere RFS MusiQ Geräte zusammen geschaltet sind.
3.1 CONFIGURATION SWITCH SUMMARY
