Installation
2.5.6 CONNEXIONS DU CLAVIER / ŒILLETON

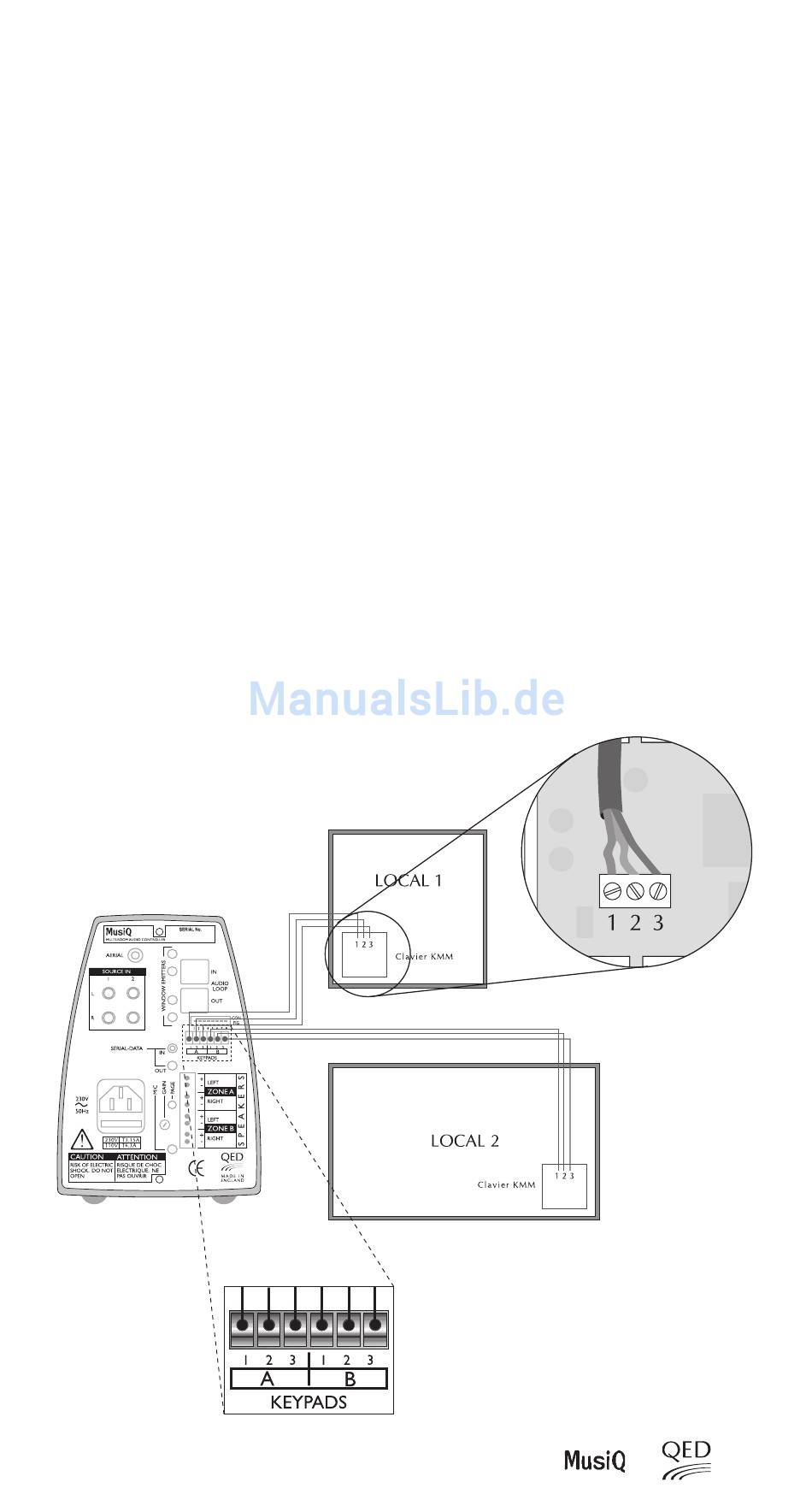

Si vous utilisez des claviers / œilletons, tracez un câble de données de chaque zone vers l'arrière du MusiQ et
connectez-le de la façon suivante (voir figure ci-dessous).
Note: Le réceptacle à 6 broches: situé à l'arrière de la MusiQ, où vient se loger le connecteur clavier est monté S'EN
DESSUS DESSOUS (vis de fixation vers le bas). Lorsque vous raccordez ce connecteur, souvenez-vous en, car, lorsque
vous tournez le connecteur de 180˚, les connexions sont inversées.
Ignorez l'inscription 1 imprimée sur le connecteur à 6 broches.
Mise au point du module clavier KMM:
Pour configurer le clavier en fonction de la zone, placez le commutateur comme suit:
Clavier de la Zone A - Commutateur 1 en OFF
Clavier de la Zone B - Commutateur 1 en ON
Pour activer ou désactiver le display DEL
Normalement, le commutateur 2 ne s'utilise pas
ON - Display DEL activé
OFF - Display DEL désactivé
Note: le rôle de ce commutateur, lorsqu'on relie un KMM à une MusiQ RFS, est de désactiver le display DEL de ce
module. Dans ce type de MusiQ, toute commande faite à partir de la face avant de la centrale n'est pas prise en compte
par le display DEL du KMM. L'information donnée par le KMM est, par conséquent, incorrecte. Désactivez, dans ce
cas, le display DEL de manière à éviter toute confusion.
Le KMM est fourni avec un certain nombre de capuchons pour vous permettre de sélectionner celui en rapport avec
la source d'entrée. Vous trouverez des touches '1' et '2' correspondant aux touches de sélection de source présents sur
la face avant des centrales RFS mais également des touches portant des symboles 'Music', 'Vidéo', 'CD' et 'Tuner'. Le
symbole 'Music' est conseillé lorsque l'entrée de la MusiQ est reliée à la sortie Tape ou Aux de l'installation.
Note: Ignorez l'inscription '3' présente sur le circuit imprimé.
Vue arrière du clavier KMM
