ANSCHLUßNUMERIERUNG

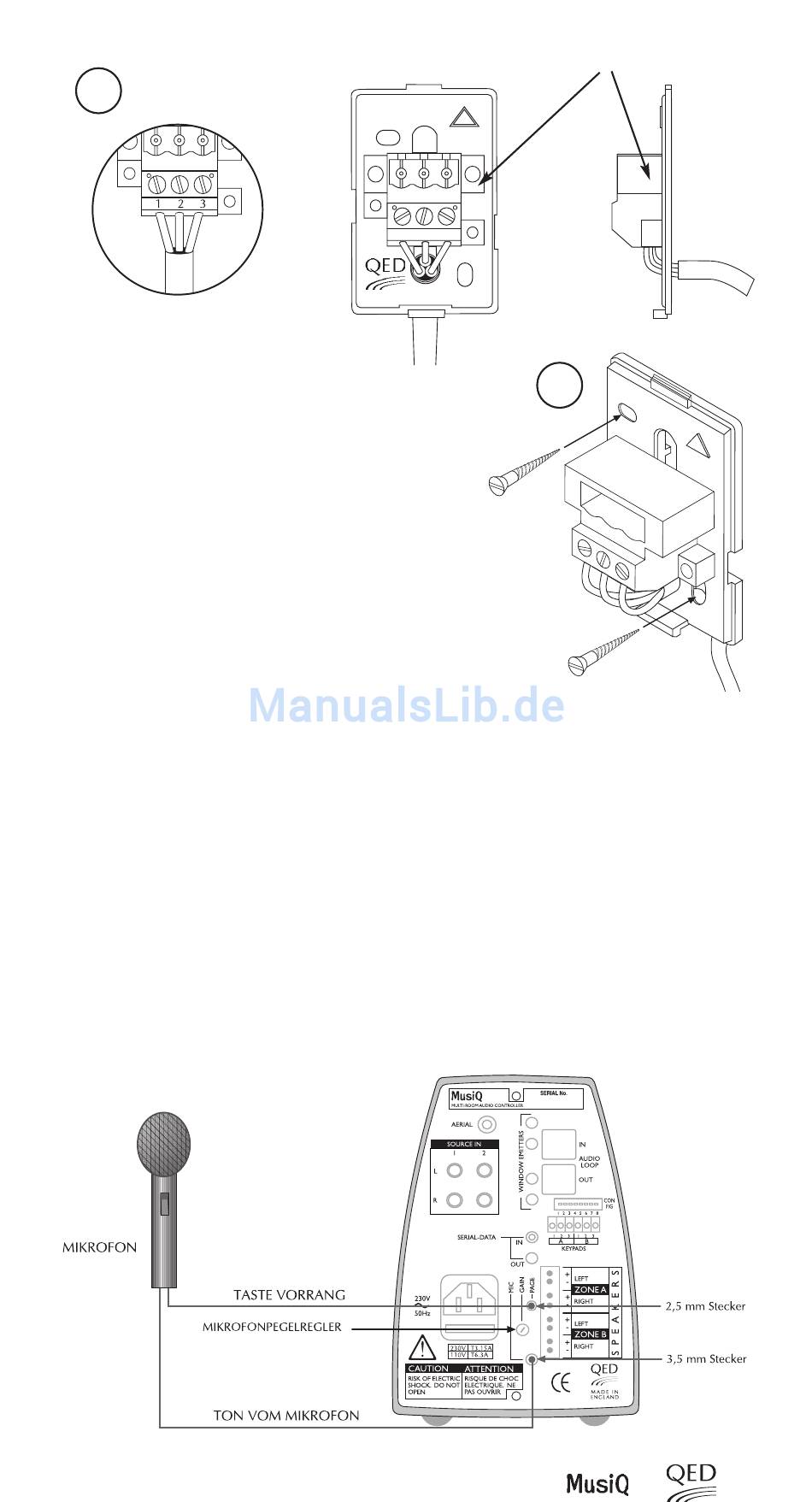

1) Halte die Station an die gewünschte Wandposition und
markiere die beiden Bohrlöcher.
2) Mit einem 5 mm Bohrer bohre zwei 35 mm tiefe Löcher
und versehe sie mit einem Dübel.
3) Verkable die Station gemäss Abbildung.
4) Schraube die Station an die Wand.
5) Überdecke die Station mit ihrer Frontplatte.

2.6 ANSCHLUSS EINES MIKROFONS

Das Mikrofon muss mit einem 3,5 mm Klinkenstecker an das MusiQ angeschlossen werden (Siehe Abbildung).
Das Mikrofon sollte einen potentialfreien Ein- und Ausschalter haben, alternativ kann ein einfacher Taster mit
einem 2,5 mm Klinkenstecker an der PAGE Buchse angeschlossen werden. Auf Tastendruck wird die Musik
ausgeblendet, die Sprache ist hörbar. Nach dem Loslassen der Sprechtaste kehrt die Musik langsam wieder
zurück.
Merke: Nur MONO Mikrofone sollten angeschlossen werden. Die Empfindlichkeit des Mikrofons kann man an
der Rückseite des MusiQ mit einem Schraubenzieher einstellen (MIC Gain Control).
WARNUNG:
Die Empfindlichkeit nicht zu hoch einstellen um Rückkopplungen und Pfeiftöne zu vermeiden!
INSTALLATION
DOCKING PORT
3
MIT DEN BEILIEGENDEN SCHRAUBEN
BEFESTIGEN UND DECKEL AUFDRÜCKEN
