1 EINLEITUNG

Diese Beschreibung wurde erstellt um Ihnen die einfache Installation, die Anpassung des Gerätes auf Ihre
Wünsche und den leichten Gebrauch des Gerätes zu ermöglichen.
1.1 ÜBERSICHT
Mit jedem MusiQ Gerät kann die Wiedergabe eines beliebigen Hi-Fi Gerätes um zwei zusätzliche Wohn- oder
Geschäftsräume erweitert werden. In jedem MusiQ Gerät sind zwei Stereovorverstärker und Verstärker, die den
Klang der Tonquellen (z.B. CD Player und/oder Tuner) auf zusätzliche Lautsprecher verteilen. Eine typische
Anwendung von MusiQ wäre, wenn man je zwei passende Lautsprecher in der Küche und im Schlafzimmer
aufstellen würde. So wäre es möglich, dass eine Person in der Küche Radio hört, während eine andere Person
im Schlafzimmer eine CD geniesst. MusiQ erlaubt Ihnen, die gleiche oder verschiedene Quellen jederzeit in
jeder fernbedienter ZONE zu wählen, zu kontrollieren* und unabhängig die Lautstärke einzustellen.
* Einschränkungen: Siehe System Eigenschaften: Eingebaute Steuerung der Tonquellen.
Die MusiQ Schaltungstechnik ermöglicht es ausgezeichnete Resultate mit verschiedensten Lautsprechertypen
zu erhalten.
1.2 MUSIQ VARIANTEN
MusiQ ist in zwei Typen erhältlich: IS und RFS Modell. Beide Modelle haben die gleiche Grundfunktion. Der
Unterschied besteht nur in der Bedienung und in der Statusanzeige des MusiQ Gerätes.
MusiQ IS - Die Bedienung geschieht über ein Wandmodul (KMM Keypad mit IR-Sensor). Dieses Wandmodul
besitzt einen Infrarot Empfänger und ist mit einem dreipoligen Kabel mit dem MusiQ IS verbunden. Seine IR-
Link Funktion trägt IR-Befehle zur zentralen Anlage. Mit den mitgelieferten RL-WE Window Emittern werden
diese Befehle auch den Tonquellen zugänglich gemacht.

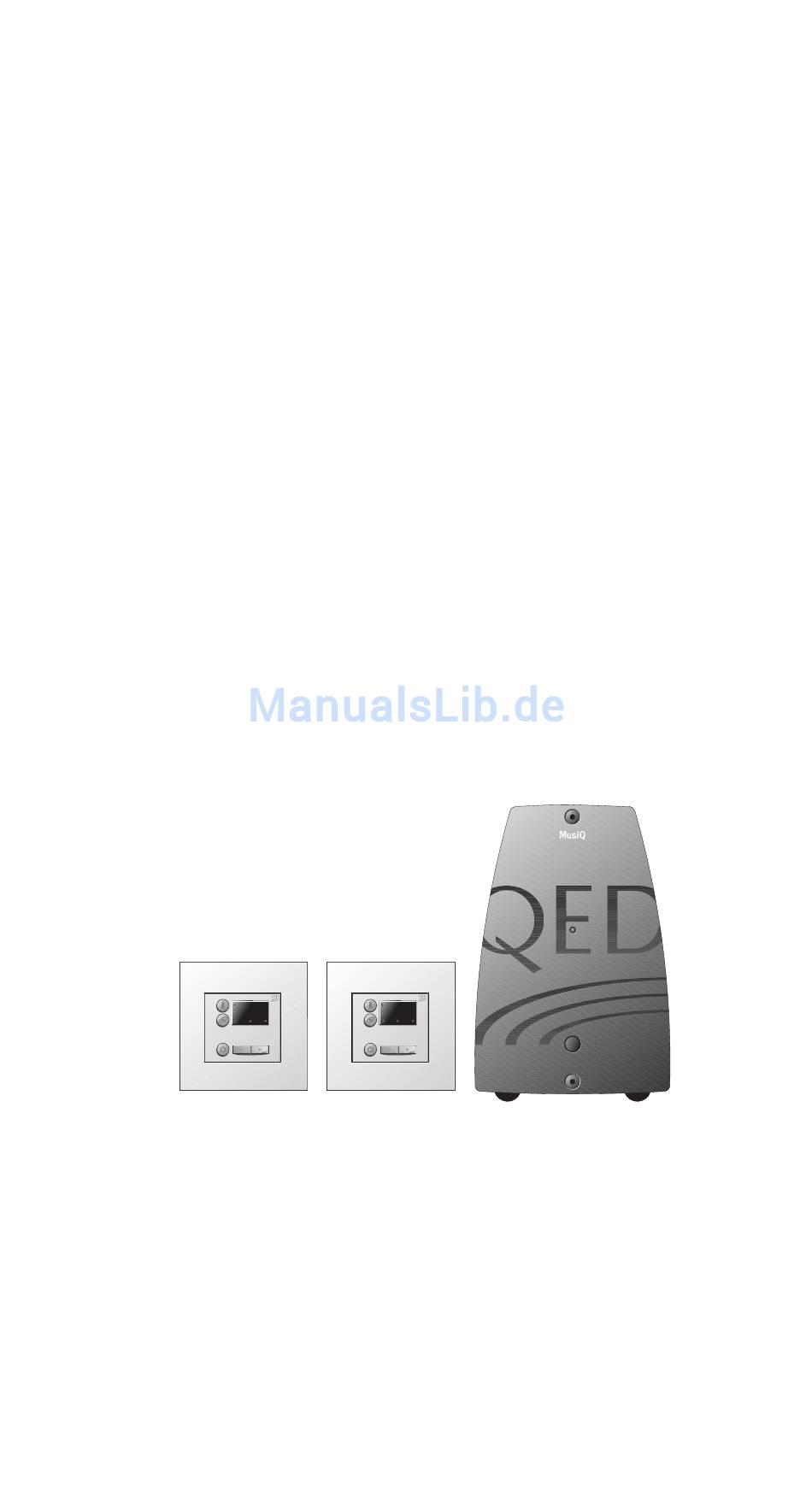

Das MusiQ IS Paket enthält das Grundgerät und
zwei KMM Wandmodule.
02
MusiQ Bedienungsanleitung

PRODUKTBESCHREIBUNG

MusiQ IS Baustein
