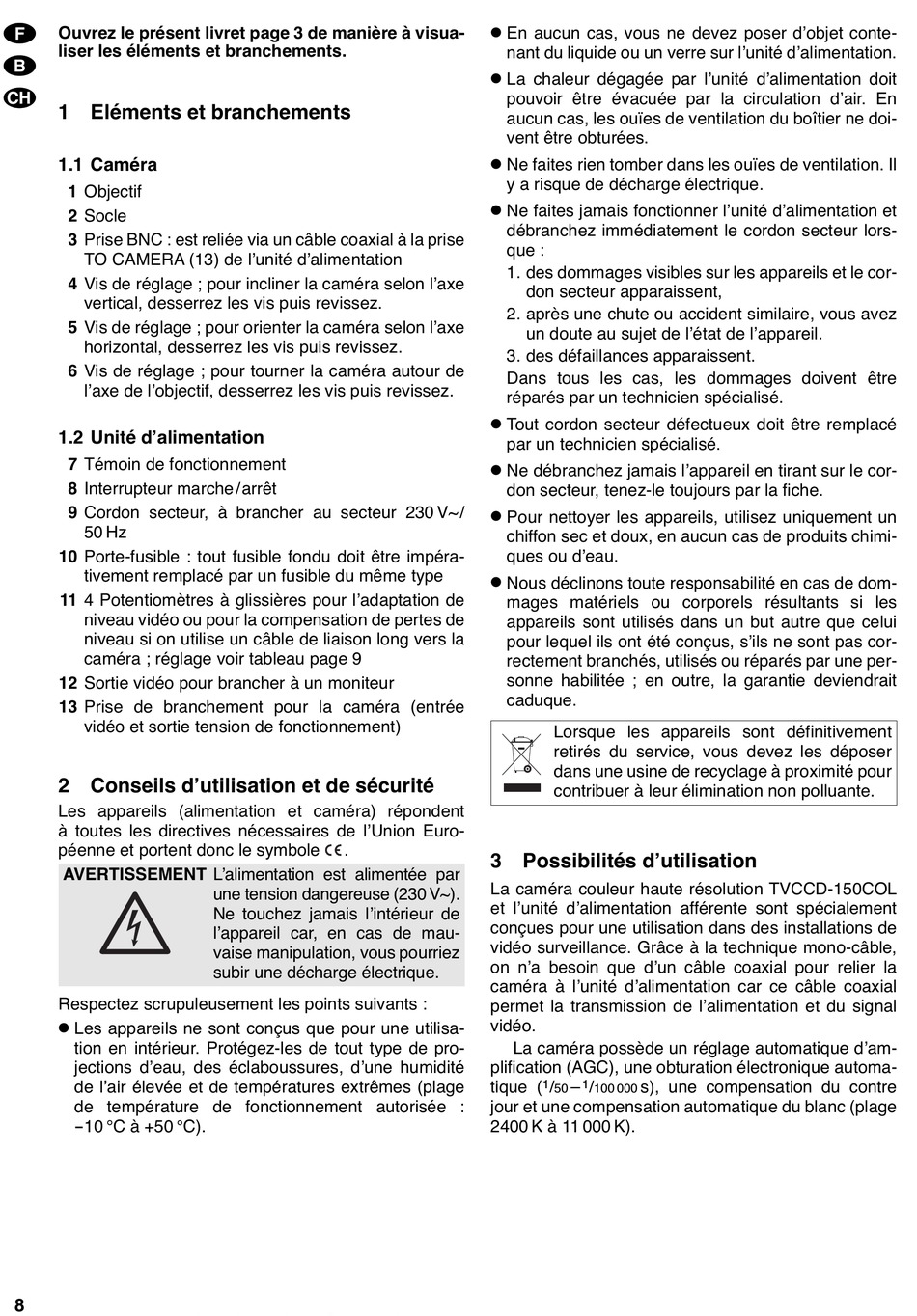

Ouvrez le présent livret page 3 de manière à visua-
F
liser les éléments et branchements.
B
CH
1 Eléments et branchements
1.1 Caméra
1 Objectif
2 Socle
3 Prise BNC : est reliée via un câble coaxial à la prise
TO CAMERA (13) de lʼunité dʼalimentation
4 Vis de réglage ; pour incliner la caméra selon lʼaxe
vertical, desserrez les vis puis revissez.
5 Vis de réglage ; pour orienter la caméra selon lʼaxe
horizontal, desserrez les vis puis revissez.
6 Vis de réglage ; pour tourner la caméra autour de
lʼaxe de lʼobjectif, desserrez les vis puis revissez.
1.2 Unité dʼalimentation
7 Témoin de fonctionnement
8 Interrupteur marche/arrêt
9 Cordon secteur, à brancher au secteur 230 V~/
50 Hz
10 Porte-fusible : tout fusible fondu doit être impéra -
tivement remplacé par un fusible du même type
11 4 Potentiomètres à glissières pour lʼadaptation de
niveau vidéo ou pour la compensation de pertes de
niveau si on utilise un câble de liaison long vers la
caméra ; réglage voir tableau page 9
12 Sortie vidéo pour brancher à un moniteur
13 Prise de branchement pour la caméra (entrée
vidéo et sortie tension de fonctionnement)
2 Conseils dʼutilisation et de sécurité
Les appareils (alimentation et caméra) répondent
à toutes les directives nécessaires de lʼUnion Euro -
péenne et portent donc le symbole
AVERTISSEMENT Lʼalimentation est alimentée par
Respectez scrupuleusement les points suivants :
G
Les appareils ne sont conçus que pour une utilisa-
tion en intérieur. Protégez-les de tout type de pro-
jections dʼeau, des éclaboussures, dʼune humidité
de lʼair élevée et de températures extrêmes (plage
de température de fonctionnement autorisée :
-10 °C à +50 °C).
8
.
une tension dangereuse (230 V~).
Ne touchez jamais lʼintérieur de
lʼappareil car, en cas de mau-
vaise manipulation, vous pourriez
subir une décharge électrique.
G
En aucun cas, vous ne devez poser dʼobjet conte -
nant du liquide ou un verre sur lʼunité dʼalimentation.
G
La chaleur dégagée par lʼunité dʼalimentation doit
pouvoir être évacuée par la circulation dʼair. En
aucun cas, les ouïes de ventilation du boîtier ne doi-
vent être obturées.
G
Ne faites rien tomber dans les ouïes de ventilation. Il
y a risque de décharge électrique.
G
Ne faites jamais fonctionner lʼunité dʼalimentation et
débranchez immédiatement le cordon secteur lors-
que :
1. des dommages visibles sur les appareils et le cor-
don secteur apparaissent,
2. après une chute ou accident similaire, vous avez
un doute au sujet de lʼétat de lʼappareil.
3. des défaillances apparaissent.
Dans tous les cas, les dommages doivent être
réparés par un technicien spécialisé.
G
Tout cordon secteur défectueux doit être remplacé
par un technicien spécialisé.
G
Ne débranchez jamais lʼappareil en tirant sur le cor-
don secteur, tenez-le toujours par la fiche.
G
Pour nettoyer les appareils, utilisez uniquement un
chiffon sec et doux, en aucun cas de produits chimi-
ques ou dʼeau.
G
Nous déclinons toute responsabilité en cas de dom-
mages matériels ou corporels résultants si les
appareils sont utilisés dans un but autre que celui
pour lequel ils ont été conçus, sʼils ne sont pas cor-
rectement branchés, utilisés ou réparés par une per-
sonne habilitée ; en outre, la garantie deviendrait
caduque.
Lorsque les appareils sont définitivement
retirés du service, vous devez les déposer
dans une usine de recyclage à proximité pour
contribuer à leur élimination non polluante.
3 Possibilités dʼutilisation
La caméra couleur haute résolution TVCCD-150COL
et lʼunité dʼalimentation afférente sont spécialement
conçues pour une utilisation dans des installations de
vidéo surveillance. Grâce à la technique mono-câble,
on nʼa besoin que dʼun câble coaxial pour relier la
caméra à lʼunité dʼalimentation car ce câble coaxial
permet la transmission de lʼalimentation et du signal
vidéo.
La caméra possède un réglage automatique dʼam-
plification (AGC), une obturation électronique automa-
1
1
tique (
/
–
/
s), une compensation du contre
50
100 000
jour et une compensation automatique du blanc (plage
2400 K à 11 000 K).
