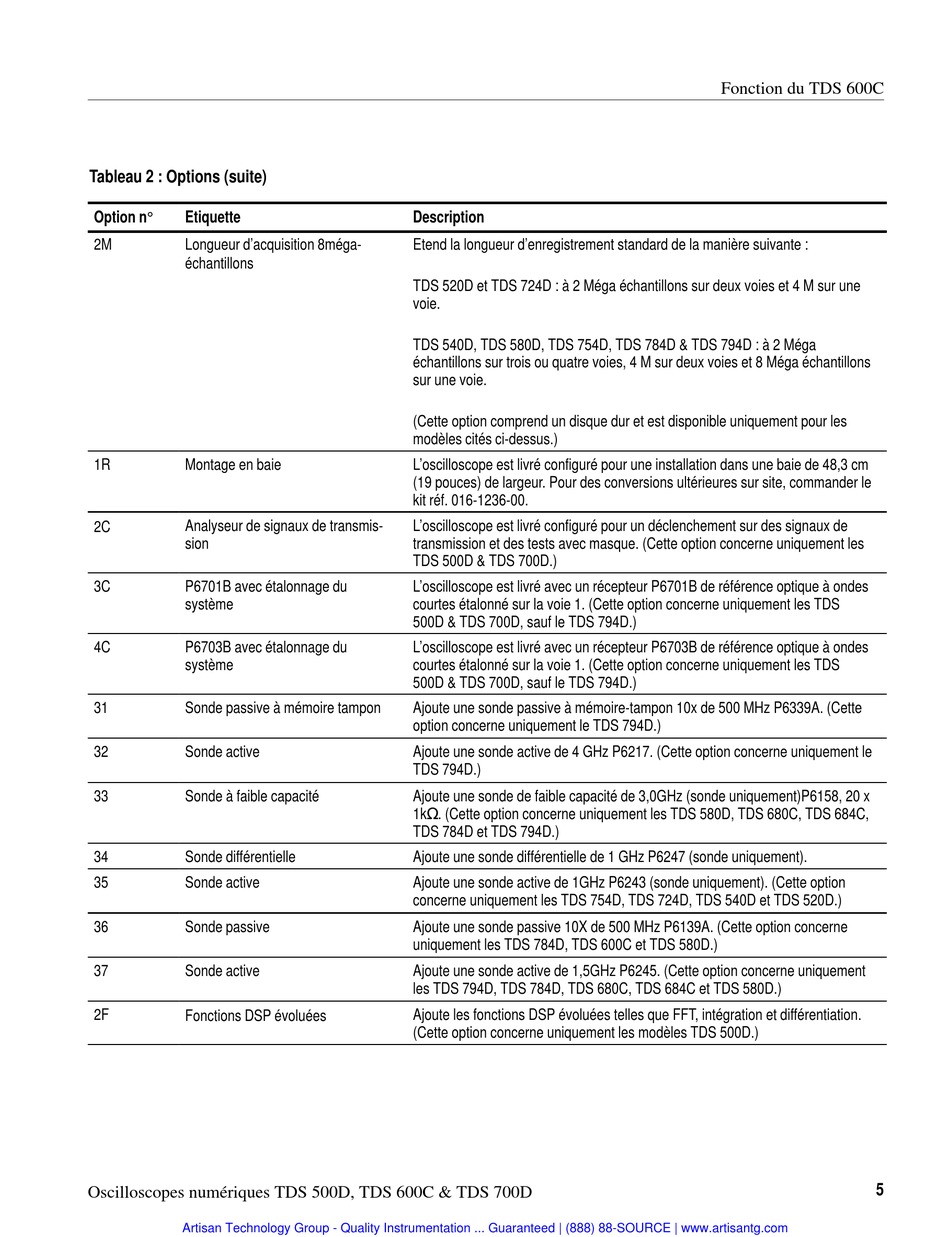

Tableau 2 : Options (suite)
Option n Etiquette
2M Longueur d'acquisition 8méga-
échantillons
1R Montage en baie
Analyseur de signaux de transmis-
2C
sion
3C P6701B avec étalonnage du
système
4C P6703B avec étalonnage du
système
31 Sonde passive à mémoire tampon
32 Sonde active
33 Sonde à faible capacité
34 Sonde différentielle
35 Sonde active
36 Sonde passive
37 Sonde active
2F
Fonctions DSP évoluées
Oscilloscopes numériques TDS 500D, TDS 600C & TDS 700D
Artisan Technology Group - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisantg.com
Description
Etend la longueur d'enregistrement standard de la manière suivante :
TDS 520D et TDS 724D : à 2 Méga échantillons sur deux voies et 4 M sur une
voie.
TDS 540D, TDS 580D, TDS 754D, TDS 784D & TDS 794D : à 2 Méga
échantillons sur trois ou quatre voies, 4 M sur deux voies et 8 Méga échantillons
sur une voie.
(Cette option comprend un disque dur et est disponible uniquement pour les
modèles cités ci-dessus.)
L'oscilloscope est livré configuré pour une installation dans une baie de 48,3 cm
(19 pouces) de largeur. Pour des conversions ultérieures sur site, commander le
kit réf. 016-1236-00.
L'oscilloscope est livré configuré pour un déclenchement sur des signaux de
transmission et des tests avec masque. (Cette option concerne uniquement les
TDS 500D & TDS 700D.)
L'oscilloscope est livré avec un récepteur P6701B de référence optique à ondes
courtes étalonné sur la voie 1. (Cette option concerne uniquement les TDS
500D & TDS 700D, sauf le TDS 794D.)
L'oscilloscope est livré avec un récepteur P6703B de référence optique à ondes
courtes étalonné sur la voie 1. (Cette option concerne uniquement les TDS
500D & TDS 700D, sauf le TDS 794D.)
Ajoute une sonde passive à mémoire-tampon 10x de 500 MHz P6339A. (Cette
option concerne uniquement le TDS 794D.)
Ajoute une sonde active de 4 GHz P6217. (Cette option concerne uniquement le
TDS 794D.)
Ajoute une sonde de faible capacité de 3,0GHz (sonde uniquement)P6158, 20 x
1kW. (Cette option concerne uniquement les TDS 580D, TDS 680C, TDS 684C,
TDS 784D et TDS 794D.)
Ajoute une sonde différentielle de 1 GHz P6247 (sonde uniquement).
Ajoute une sonde active de 1GHz P6243 (sonde uniquement). (Cette option
concerne uniquement les TDS 754D, TDS 724D, TDS 540D et TDS 520D.)
Ajoute une sonde passive 10X de 500 MHz P6139A. (Cette option concerne
uniquement les TDS 784D, TDS 600C et TDS 580D.)
Ajoute une sonde active de 1,5GHz P6245. (Cette option concerne uniquement
les TDS 794D, TDS 784D, TDS 680C, TDS 684C et TDS 580D.)
Ajoute les fonctions DSP évoluées telles que FFT, intégration et différentiation.
(Cette option concerne uniquement les modèles TDS 500D.)
Fonction du TDS 600C
