Optionales SAFE + GPS-Upgrade
INSTALLATION DES GPS-MODULS: (Fortsetzung)
5. Ziehen Sie das werksseitig unten am
Akkufach angebrachte Klettband ab.
6. Bringen Sie ein Stück doppelseitiges Band unten
an der GPS-Leiterplatte und der GPS-Antenne an.
7. Installieren Sie die Leiterplatte und die Antenne
wie unten abgebildet in der Spitze des Flugzeugs.
8. Verlegen Sie die Kabel im Kanal der
Unterseite des Akkufachs und bringen Sie
das beiliegende Klettband über dem Kanal
an, um die Kabel zu fi xieren.
9. Legen Sie bei installiertem GPS-Modul den
Akku für den Flug wie abgebildet weiter
hinten im Flugzeug ein.
10. Vergewissern Sie sich vor dem Flug, dass
der Schwerpunkt an der richtigen Stelle liegt (60–68 mm hinter der Vorderkante der Tragfl ächen).
WICHTIG: Die GPS-Antenne muss (wie in der Abbildung) fl ach und nach oben weisend installiert werden.
WICHTIG: Den GPS-Antennendraht nicht biegen oder zerschneiden. Die Antennendrähte sind
Koaxialkabel. Knicke und Schnitte können die Leistung mindern.
GPS-
Antenne
GPS-
Leiterplatte
*
*Der Antennenstecker muss bei der Installation
womöglich leicht gedreht werden, um zu
verhindern, dass die Antenne getrennt
oder das Antennenkabel abgeknickt wird.
Am Stecker befi ndet sich schwarzer
Kautschukkleber, der jedoch fl exibel ist und
eine leichte Drehung erlaubt.

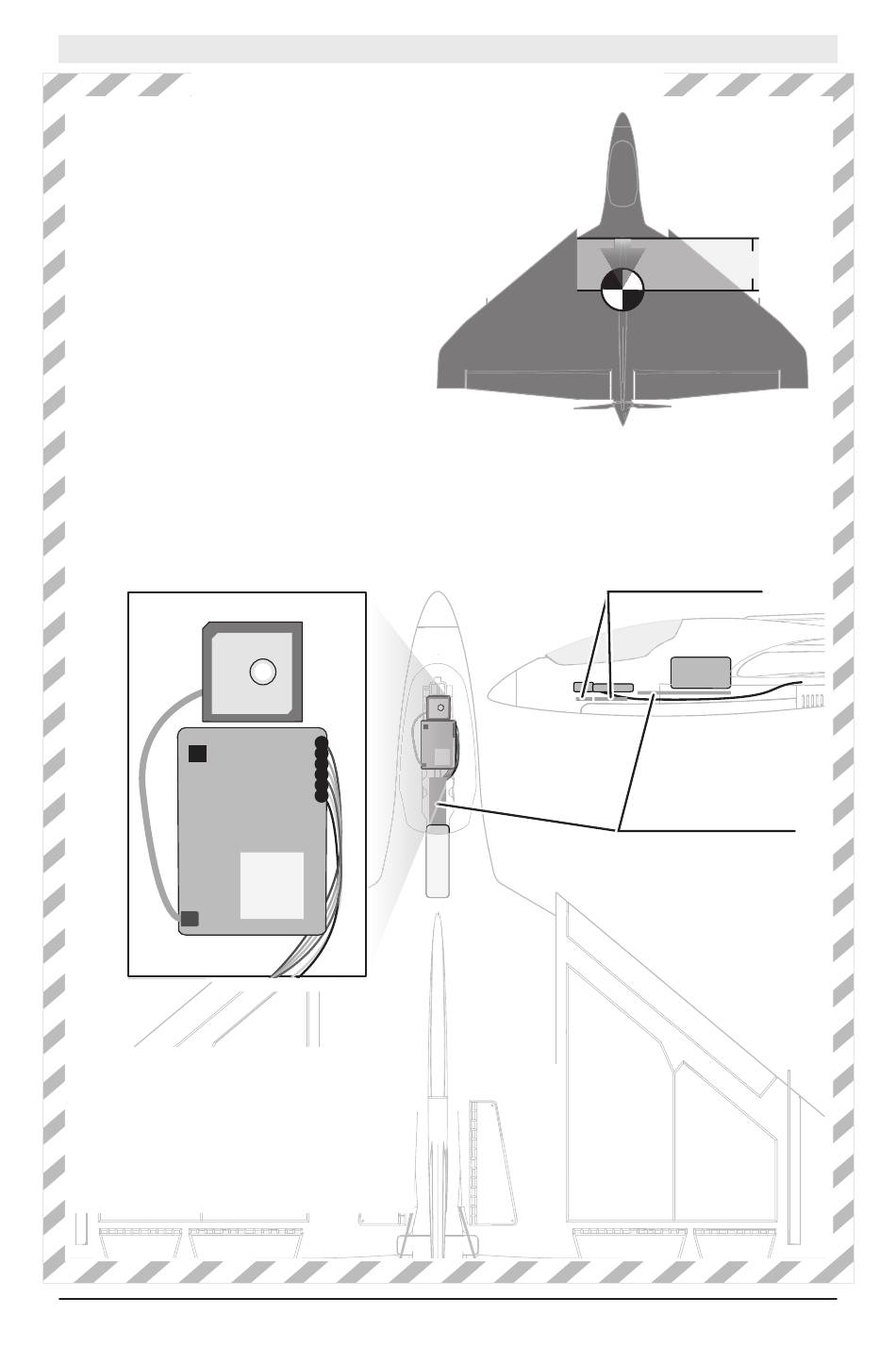

Platzierung von GPS und Akku
55
Doppelseitiges Klebeband
ANSICHT
VON OBEN
DE
60–68 mm
SEITENANSICHT
AKKU
Klettband
