unbeDingT beachTen

15
von 21

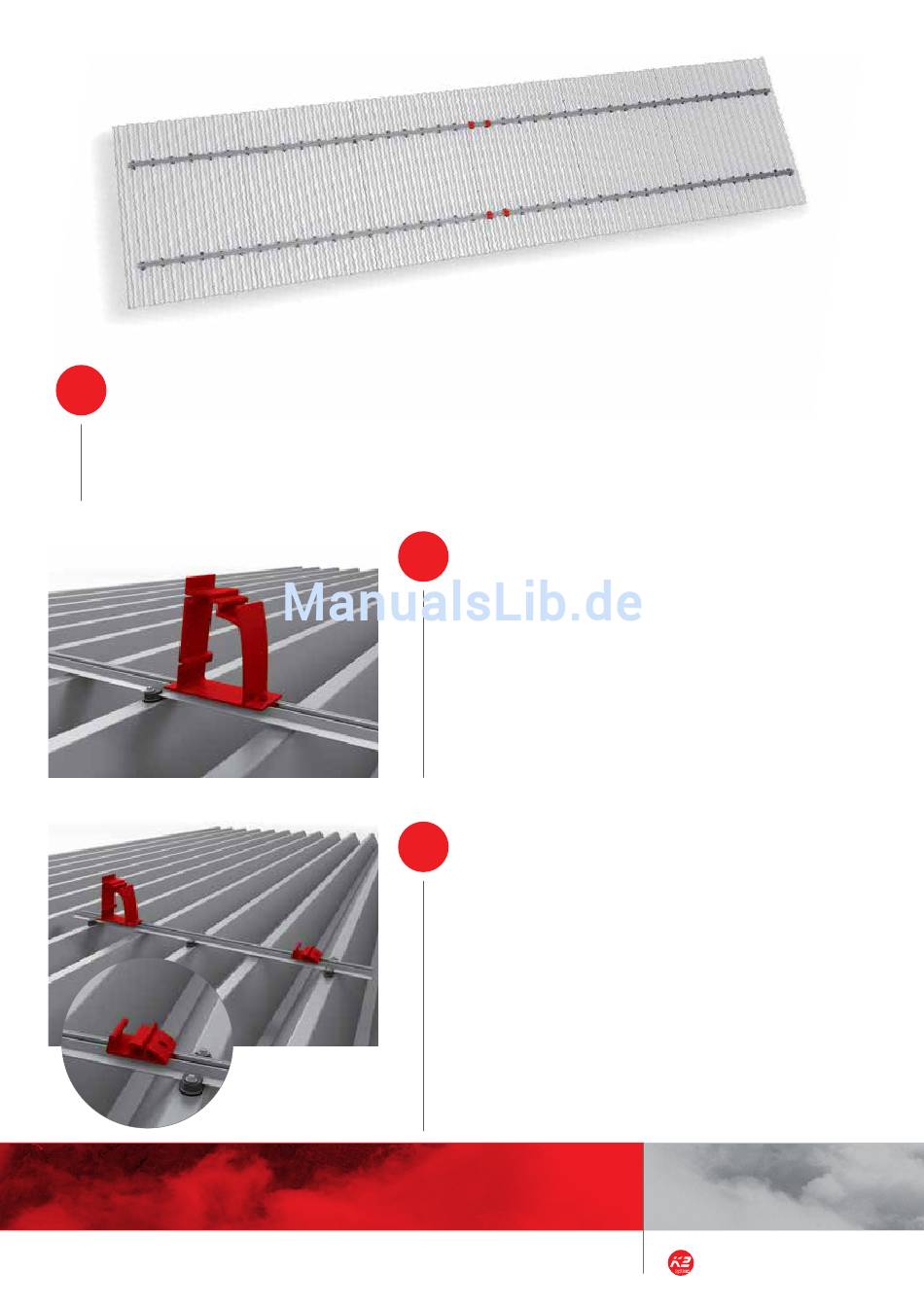

¬ Die notwendige anzahl der speedclips und speedlocks muss je nach Wind- und schneelast im ein-
zelfall nachgewiesen werden.
Die speedlocks sollten grundsätzlich in der mitte der schiene angeordnet werden.

Dome S1000 monTieren

16a
von 21
zwei M K2 einlegemuttern in die schiene einlegen und zur
arretierung um 90° im uhrzeigersinn drehen. Danach den
Dome s1000 auf die schiene legen und mit zwei
zylinderschrauben mit innensechskant M8x20 und siche-
rungsscheiben s8 befestigen.
anzugsdrehmoment: 16 nm
Benötigte Materialien: Dome s1000, M K2 einlegemutter,
zylinderschraube mit innensechskant M8x20,
sicherungsscheibe s8
monTage Dome SD
17a
von 21
eine M K2 einlegemutter in die schiene einlegen und zur
arretierung um 90° im uhrzeigersinn drehen. Danach den
Dome sD auf die schiene legen und mit einer zylinder-
schraube mit innensechskant M8x20 und sicherungsscheibe
s8 handfest fixieren. Den Dome sD gemäß nebenstehender
grafik ausrichten. Der abstand zwischen den beiden Bautei-
len entspricht in etwa der Modulbreite.
Benötigte Materialien: Dome sD, M K2 einlegemutter, zylin-
derschraube mit innensechskant M8x20,
sicherungsscheibe s8
Montage Dome auf Trapezblech System
