Garantie, Sécurité .............................. 2
Données techniques........................... 3
Montage ............................................. 4
Raccordement fuel ............................. 4
Raccordement électrique ................... 4
Contrôles préalables .......................... 5
Réglages, mise à feu.......................... 5
Programme du coffret
de commande et de sécurité .............. 6
Travaux d'entretien............................. 7
Dépannage......................................... 8
2
Garantie
L'installation ainsi que la mise en service
doivent être réalisées dans les règles de
l'art par un technicien qualifié. Les
prescriptions en vigueur ainsi que les
instructions de cette documentation
doivent être respectées. La non
application même partielle de ces
dispositions pourra conduire le
constructeur à dégager sa
responsabilité.
Se reporter également:
- au certificat de garantie joint au
brûleur,
- aux conditions générales de vente.
Sécurité
Le brûleur est construit pour être installé
sur un générateur raccordé à des
conduits d'évacuation des produits de
combustion en état de service.
Il doit être utilisé dans un local
permettant d'assurer son alimentation
en air comburant et l'évacuation des
produits viciés éventuels.
La cheminée doit être dimensionnée et
adaptée au combustible conformément
aux règlements et normes en vigueur.
Le coffret de commande et de sécurité
et les dispositifs de coupure utilisés
nécessitent une alimentation électrique
±1%
avec neutre à la
230 VAC % 50Hz
+10
- 15
terre.
04/2006 - Art. Nr. 13 010 551E
Le brûleur doit pouvoir être isolé du
réseau à l'aide d'un dispositif de
sectionnement omnipolaire conforme
aux normes en vigueur.
Le personnel d'intervention doit agir
dans tous les domaines avec la plus
grande prudence, notamment éviter tout
contact direct avec des zones non
calorifugées et les circuits électriques.
Eviter les projections d'eau sur les
parties électriques du brûleur.
En cas d'inondation, d'incendie, de fuite
de combustible ou de fonctionnement
anormal (odeur, bruits suspects...),
arrêter le brûleur, couper l'alimentation
électrique générale et celle du
combustible et appeler un spécialiste
agréé.
L'usage de solvants chlorés est proscrit
pour le nettoyage du brûleur.
Il est obligatoire que les foyers, leurs
accessoires, les conduits de fumées, les
tuyaux de raccordements soient
entretenus, nettoyés et ramonés au
moins annuellement et avant la mise en
service du brûleur. Se référer aux
règlements en vigueur.

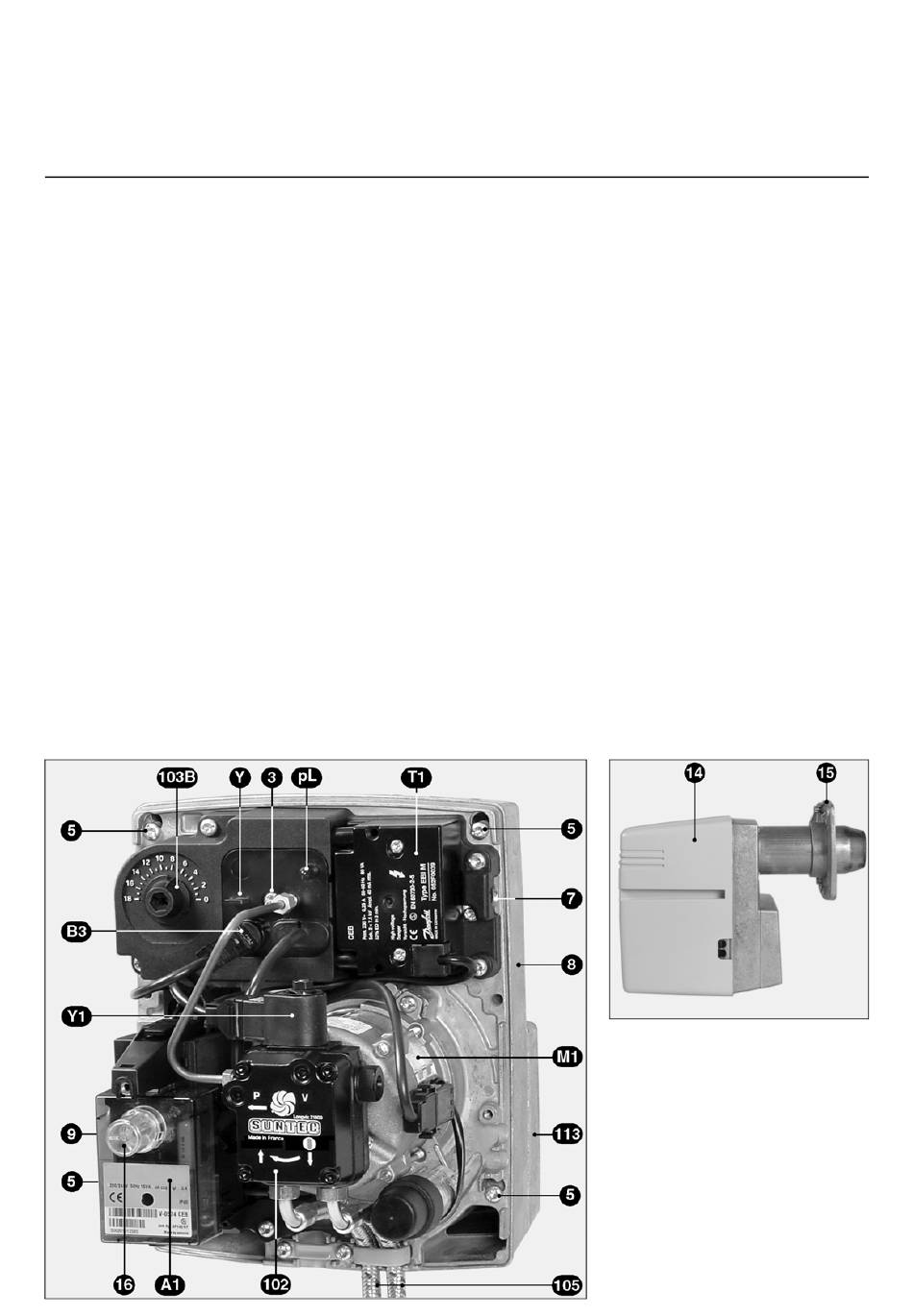

A1
Coffret de commande et sécurité
B3
Cellule photorésistante
M1
Moteur de ventilation et pompe
T1
Transformateur d'allumage
pL
Prise de pression d'air
Y
Réglette graduée
Y1
Electrovanne
3
Vis réglage cote Y
5
Quatre vis d'accès à la volute
7
Dispositif d'accrochage de la
platine
8
Carter (volute en bas)
9
Raccordement électrique 7P.
14
Capot
15
Bride de fixation du brûleur
16
Bouton réarmement coffret
102 Pompe fuel avec électrovanne
103B Commande manuelle du volet
d'air
105 Flexibles
113 Boîte à air
