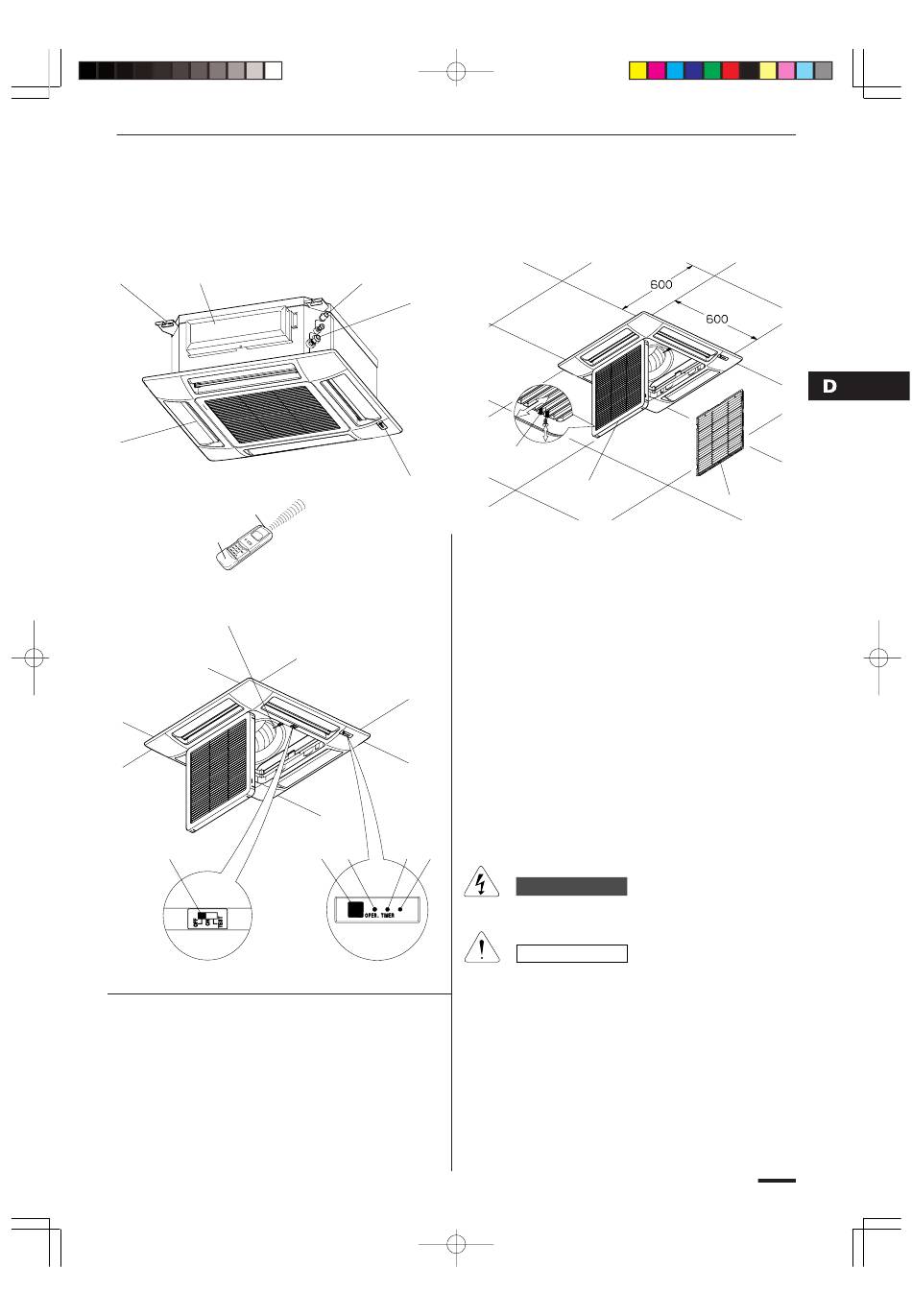

Bezeichnung der Teile und Betriebswahlschalter

INNEREINHEIT
11
8
4
2
1
12
13
1. Fernbedienung.
2. Sensor: Mißt die Raumtemperatur in der Umgebung der
Fernbedienung. Das Klimagerät wird in Abhängigkeit zur
Raumtemperatur eingestellt.
3. Empfänger: Empfängt die von der Fernbedienung gesendeten
lnfrarot-Signale (Sender).
4. Luftzufuhr: Verteilt die behandelte Luft im Raum von vier
Seiten (Luftleitklappen).
5. Lasche für Ansaugsgitter, an beiden Seiten.
10
9
3
6. Ansaugsgitter: Die Raumluft wird angesaugt und über einen
Filter, der den Staub zurückhält, geführt.
7. Luftfilter.
8. Aufhängungs-Halterungen.
9. Kühlverbindungen.
10. Kondenswasser-Auslaß-Verbindung.
11. Elektrische Komponentenkasten.
12. Sensor: Mißt die Raumtemperatur in der Umgebung der
Einheit; wenn die Fernbedienung nicht aktiv ist, wird das
Klimagerät von der gemißten Temperatur eingestellt.
13. Betriebswahlschalter.
Position ON (eingeschaltet): In dieser Position arbeitet das
Position OFF (ausgeschaltet): Der Wahlschalter ist auf diese
3
14 16 15
Die Position OFF unterbricht die Stromversorgung nicht. Den
Hauptschalter zum Ausschalten des Klimagerätes benutzen.
Position TEST:
14. Betriebsleuchte (OPER): Leuchtet bei lnbetriebnahme der
Einheit auf.
15. SERVICE Anzeige: Wenn eine Störung im Klimagerät auftritt,
schaltet sich diese Lampe ein oder blinkt zusammen mit den
anderen beiden Lampen, um die Art der Störung anzuzeigen.
16. Leuchtanzeige TIMER: Sie leuchtet auf, wenn die Einheit
vom Timer kontrolliert wird.
5
6
Klimagerät unter der Kontrolle
der Fernbedienung.
Der Wahlschalter
normalerweise auf dieser
Position stehen.
Position umzustellen, wenn
das Klimagerät für mehrere
Tage nicht benutzt werden soll.
WARNUNG
VORSICHT
Diese Position darf nur für Betriebsprüfungen
von Seiten des technischen Kundendienstes
benutzt werden. Den Schalter während der
normalen Betriebsweise nicht in dieser
Position lassen.
7
