KONFORMITÄTSERKLÄRUNG
Dieses Produkt ist mit
– Niederspannungsrichtilinie 2006/95/CE .
– Elektromagnetische Verträglichkeit 2004/108/CE, 92/31 EWG und 93/68 EWG.
Bei falschem Einsatz des Gerätes und/oder Nichtbeachtung auch nur von Teilen der Bedienungsanleitung und der
Installatinsanweisungen wird diese Erklärung ungültig.
BETRIEBSBEREICH
L
Kühlbetrieb bei Maximumbedingungen
Außentemperatur
: 43°C T.K.
Raumtemperatur
: 32°C T.K. / 23°C F.K.
L
Kühlbetrieb bei Minimumbedingungen
Außentemperatur
: –15°C T.K.
Raumtemperatur
: 10°C T.K. / 6°C F.K.
L
Heizbetrieb bei Maximumbedingungen
Außentemperatur
: 24°C T.K. / 18°C F.K.
Raumtemperatur
: 27°C T.K.
L
Heizbetrieb bei Minimumbedingungen
Außentemperatur
: –15°C T.K.
Raumtemperatur
: 5°C T.K.
Für die Installation notwendige Erzeugnisse (nicht mitgeliefert)
1. Standardschraubenzieher
2. Kreuzschraubenzieher
3. Abisoliermesser
4. Meßband
5. Wasserwaage
6. Hohlfräser-Spitze
7. Bügelsäge
8. Bohrer ø 5
-Zeichen gekennzeichnet, weil es den folgenden Richtlinien entspricht:
19. Hammer
10. Bohrmaschine
11. Rohrabschneider
12.Bördelgerät
13. Drehmomentenschlüssel
14. Verstellbarer
Schraubenschlüssel
15. Abgratzwerkzeug
16.Sechskanteinsteckschlüssel
37.4255.057.00
INSTALLATIONSANLEITUNGEN
- Zweirohrsystem-Klimaanlage -
Modellkombinationen
Innenraum- und Außengeräte sollen nur wie in der
folgenden Liste miteinander verbunden werden. Die
angeziegte Inneneinheite kann man mit den
Ausseneineiten verbinden, die die gleiche Kühlleistung
haben (MTA + MPA + KPA, SDA + CA,...).

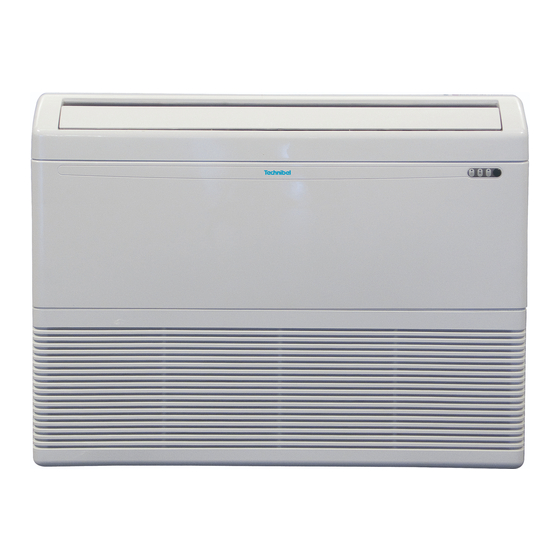

Innenraumgeräte
MTAF(B)IA0R5I-- x 2
MTAFIA0R5I-- x 2
KPA8FIA0R5I-- x 2
SDA8FIA0R5I-- x 2
CA8FIA0R5I-- x 2
K70N132T-- (FRAME GRILLE)
SYSTEM MONO SPLIT (MIT ADAPTER)
Innenraumgeräte
MPA9FIB0R5I-- x 1
KPA9FIB0R5I-- x 1
SDA9FIB0R5I-- x 1
CA9FIB0R5I-- x 1
K70N132T-- (FRAME GRILLE)
Stromversorgung:
F-GAS Regulation (EC) No. 842/2006
Zerstreuen Sie R410A in Atmosphäre nicht: R410A
ist ein fluoriertes Gas, abgedeckt durch Kyoto Protokoll,
mit einem globalen wärmenden Potential (GWP) =
1975.
12/2010
SYSTEM DUAL SPLIT
Außengeräte
GR9FI50R5I--
GR9FI50R5I--
GR9FI50R5I--
GR9FI50R5I--
GR9FI50R5I--
Außengeräte
GR9FI50R5I--
GR9FI50R5I--
GR9FI50R5I--
GR9FI50R5I--
220 - 240 V ~ 50 Hz
GD
