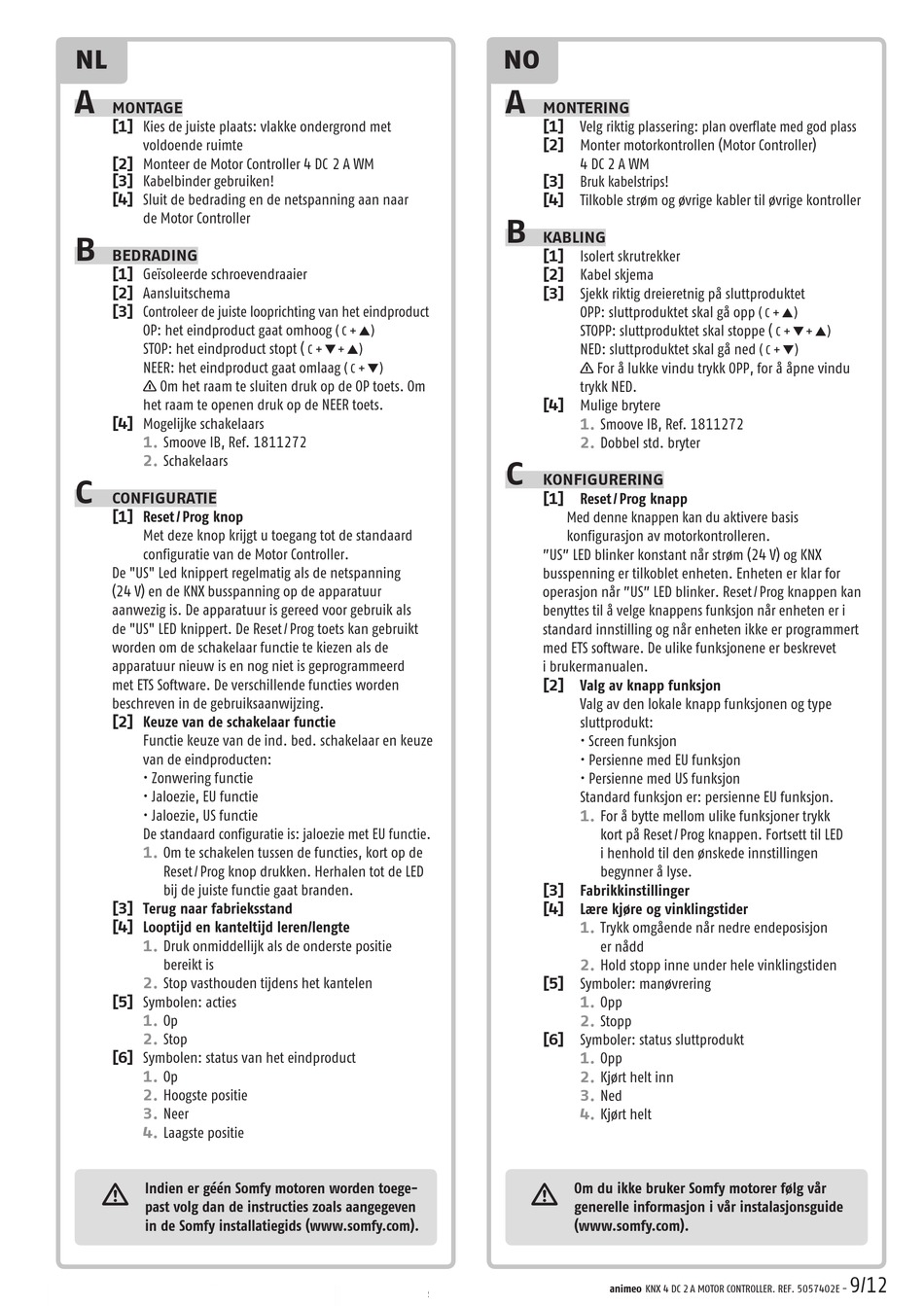

SOMFY animeo Gebrauchsanweisung Seite 9

NL
A
MONTAGE
[1] Kies de juiste plaats: vlakke ondergrond met
voldoende ruimte
[2] Monteer de Motor Controller 4 DC 2 A WM
[3] Kabelbinder gebruiken!
[4] Sluit de bedrading en de netspanning aan naar
de Motor Controller
B
BEDRADING
[1] Geïsoleerde schroevendraaier
[2] Aansluitschema
[3] Controleer de juiste looprichting van het eindproduct
OP: het eindproduct gaat omhoog
STOP: het eindproduct stopt (
NEER: het eindproduct gaat omlaag
n Om het raam te sluiten druk op de OP toets. Om
het raam te openen druk op de NEER toets.
[4] Mogelijke schakelaars
1.
Smoove IB, Ref. 1811272
2.
Schakelaars
C
CONFIGURATIE
[1] Reset / Prog knop
Met deze knop krijgt u toegang tot de standaard
configuratie van de Motor Controller.
De "US" Led knippert regelmatig als de netspanning
(24 V) en de KNX busspanning op de apparatuur
aanwezig is. De apparatuur is gereed voor gebruik als
de "US" LED knippert. De Reset / Prog toets kan gebruikt
worden om de schakelaar functie te kiezen als de
apparatuur nieuw is en nog niet is geprogrammeerd
met ETS Software. De verschillende functies worden
beschreven in de gebruiksaanwijzing.
[2] Keuze van de schakelaar functie
Functie keuze van de ind. bed. schakelaar en keuze
van de eindproducten:
• Zonwering functie
• Jaloezie, EU functie
• Jaloezie, US functie
De standaard configuratie is: jaloezie met EU functie.
1.
Om te schakelen tussen de functies, kort op de
Reset / Prog knop drukken. Herhalen tot de LED
bij de juiste functie gaat branden.
[3] Terug naar fabrieksstand
[4] Looptijd en kanteltijd leren/lengte
1. Druk onmiddellijk als de onderste positie
bereikt is
2.
Stop vasthouden tijdens het kantelen
[5] Symbolen: acties
1. Op
2. Stop
[6] Symbolen: status van het eindproduct
1.
Op
2.
Hoogste positie
3. Neer
4. Laagste positie
m
Indien er géén Somfy motoren worden toege-
past volg dan de instructies zoals aangegeven
in de Somfy installatiegids (www.somfy.com).
( C + s)
C + t + s)
( C + t)
NO
A
MONTERING
[1] Velg riktig plassering: plan overflate med god plass
[2] Monter motorkontrollen (Motor Controller)
4 DC 2 A WM
[3] Bruk kabelstrips!
[4] Tilkoble strøm og øvrige kabler til øvrige kontroller
B
KABLING
[1] Isolert skrutrekker
[2] Kabel skjema
[3] Sjekk riktig dreieretnig på sluttproduktet
OPP: sluttproduktet skal gå opp
STOPP: sluttproduktet skal stoppe (
NED: sluttproduktet skal gå ned
n For å lukke vindu trykk OPP, for å åpne vindu
trykk NED.
[4] Mulige brytere
1.
Smoove IB, Ref. 1811272
2. Dobbel std. bryter
C
KONFIGURERING
[1] Reset / Prog knapp
Med denne knappen kan du aktivere basis
konfigurasjon av motorkontrolleren.
"US" LED blinker konstant når strøm (24 V) og KNX
busspenning er tilkoblet enheten. Enheten er klar for
operasjon når "US" LED blinker. Reset / Prog knappen kan
benyttes til å velge knappens funksjon når enheten er i
standard innstilling og når enheten ikke er programmert
med ETS software. De ulike funksjonene er beskrevet
i brukermanualen.
[2] Valg av knapp funksjon
Valg av den lokale knapp funksjonen og type
sluttprodukt:
• Screen funksjon
• Persienne med EU funksjon
• Persienne med US funksjon
Standard funksjon er: persienne EU funksjon.
1.
For å bytte mellom ulike funksjoner trykk
kort på Reset / Prog knappen. Fortsett til LED
i henhold til den ønskede innstillingen
begynner å lyse.
[3] Fabrikkinstillinger
[4] Lære kjøre og vinklingstider
1.
Trykk omgående når nedre endeposisjon
er nådd
2. Hold stopp inne under hele vinklingstiden
[5] Symboler: manøvrering
1. Opp
2.
Stopp
[6] Symboler: status sluttprodukt
1. Opp
2. Kjørt helt inn
3. Ned
4.
Kjørt helt
m
Om du ikke bruker Somfy motorer følg vår
generelle informasjon i vår instalasjonsguide
(www.somfy.com).
animeo KNX 4 DC 2 A MOTOR CONTROLLER. REF. 5057402E -
( C + s)
C + t + s)
( C + t)
9/12
