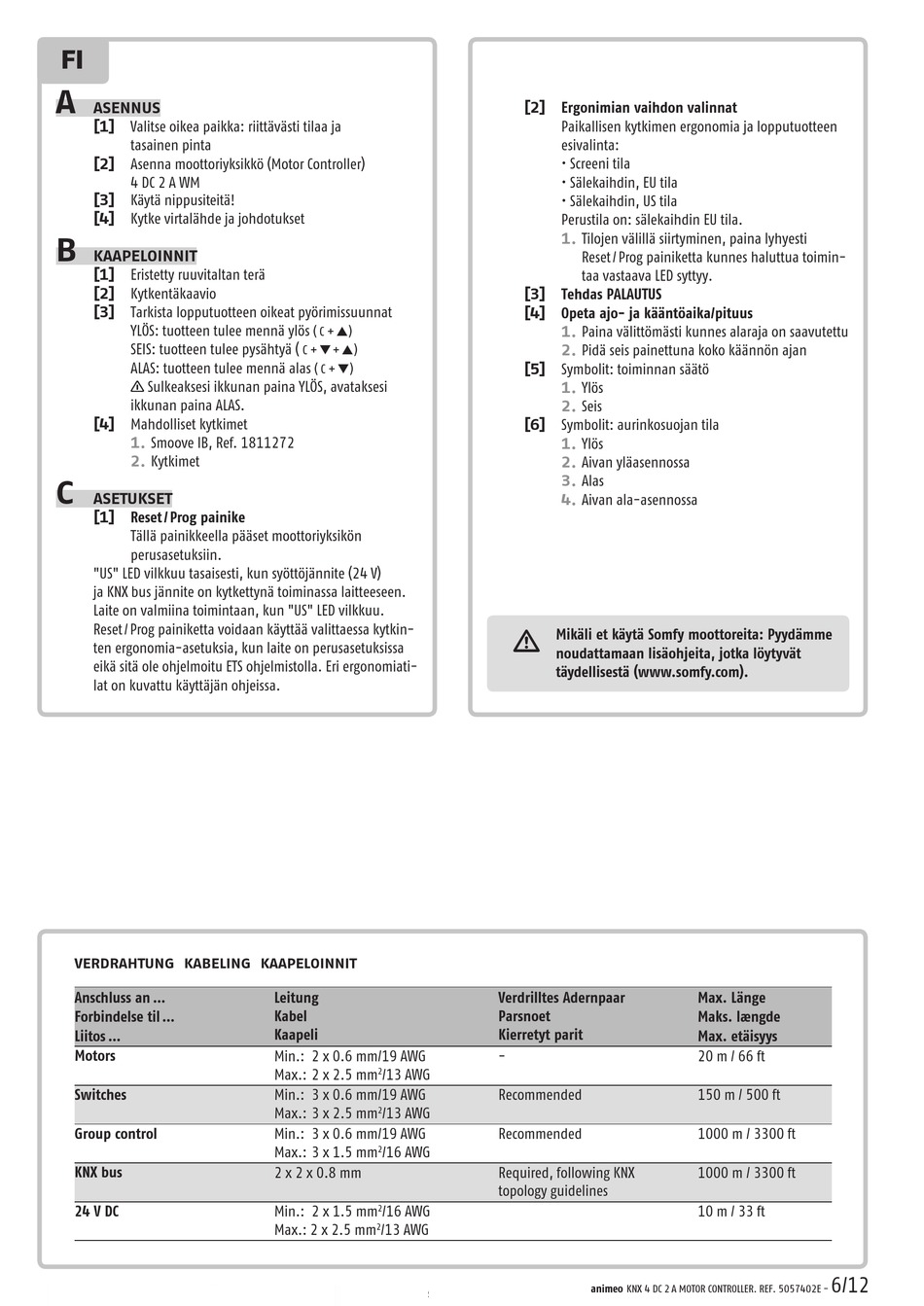

FI
A
ASENNUS
[1] Valitse oikea paikka: riittävästi tilaa ja
tasainen pinta
[2] Asenna moottoriyksikkö (Motor Controller)
4 DC 2 A WM
[3] Käytä nippusiteitä!
[4] Kytke virtalähde ja johdotukset
B
KAAPELOINNIT
[1] Eristetty ruuvitaltan terä
[2] Kytkentäkaavio
[3] Tarkista lopputuotteen oikeat pyörimissuunnat
YLÖS: tuotteen tulee mennä ylös
SEIS: tuotteen tulee pysähtyä (
ALAS: tuotteen tulee mennä alas
n Sulkeaksesi ikkunan paina YLÖS, avataksesi
ikkunan paina ALAS.
[4] Mahdolliset kytkimet
1. Smoove IB, Ref. 1811272
2. Kytkimet
C
ASETUKSET
[1] Reset / Prog painike
Tällä painikkeella pääset moottoriyksikön
perusasetuksiin.
"US" LED vilkkuu tasaisesti, kun syöttöjännite (24 V)
ja KNX bus jännite on kytkettynä toiminassa laitteeseen.
Laite on valmiina toimintaan, kun "US" LED vilkkuu.
Reset / Prog painiketta voidaan käyttää valittaessa kytkin-
ten ergonomia-asetuksia, kun laite on perusasetuksissa
eikä sitä ole ohjelmoitu ETS ohjelmistolla. Eri ergonomiati-
lat on kuvattu käyttäjän ohjeissa.

VERDRAHTUNG KABELING KAAPELOINNIT

Anschluss an ...
Forbindelse til ...
Liitos ...
Motors
Switches
Group control
KNX bus
24 V DC
( C + s)
C + t + s)
( C + t)
Leitung
Kabel
Kaapeli
Min.: 2 x 0.6 mm/19 AWG
Max.: 2 x 2.5 mm /13 AWG
2
Min.: 3 x 0.6 mm/19 AWG
Max.: 3 x 2.5 mm 2 /13 AWG
Min.: 3 x 0.6 mm/19 AWG
Max.: 3 x 1.5 mm 2 /16 AWG
2 x 2 x 0.8 mm
Min.: 2 x 1.5 mm /16 AWG
2
Max.: 2 x 2.5 mm /13 AWG
2
[2] Ergonimian vaihdon valinnat
Paikallisen kytkimen ergonomia ja lopputuotteen
esivalinta:
• Screeni tila
• Sälekaihdin, EU tila
• Sälekaihdin, US tila
Perustila on: sälekaihdin EU tila.
1.
Tilojen välillä siirtyminen, paina lyhyesti
Reset / Prog painiketta kunnes haluttua toimin-
taa vastaava LED syttyy.
[3] Tehdas PALAUTUS
[4] Opeta ajo- ja kääntöaika/pituus
1.
Paina välittömästi kunnes alaraja on saavutettu
2. Pidä seis painettuna koko käännön ajan
[5] Symbolit: toiminnan säätö
1. Ylös
2.
Seis
[6] Symbolit: aurinkosuojan tila
1.
Ylös
2. Aivan yläasennossa
3. Alas
4. Aivan ala-asennossa
m
Mikäli et käytä Somfy moottoreita: Pyydämme
noudattamaan lisäohjeita, jotka löytyvät
täydellisestä (www.somfy.com).
Verdrilltes Adernpaar
Parsnoet
Kierretyt parit
-
Recommended
Recommended
Required, following KNX
topology guidelines
animeo KNX 4 DC 2 A MOTOR CONTROLLER. REF. 5057402E -
Max. Länge
Maks. længde
Max. etäisyys
20 m / 66 ft
150 m / 500 ft
1000 m / 3300 ft
1000 m / 3300 ft
10 m / 33 ft
6/12
