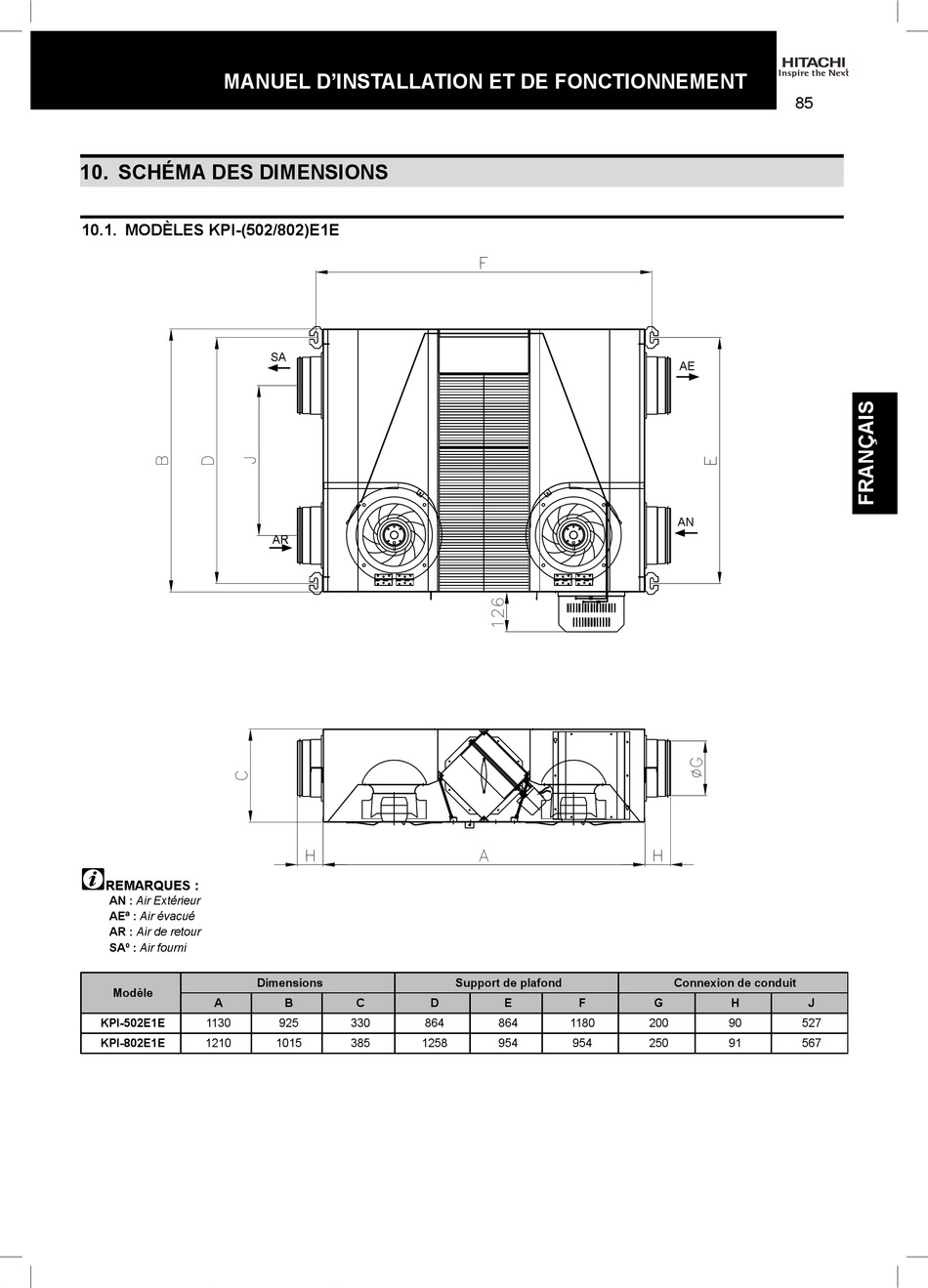

10. SCHéMA DES DIMENSIONS
10.1. MODèLES KPI-(502/802)E1E

REMARQUES :
AN : Air Extérieur
AEª : Air évacué
AR : Air de retour
SAº : Air fourni
Modèle
A
KPI-502E1E 1130
KPI-802E1E 1210
SA
AR
Dimensions
B C D
925 330 864
1015 385 1258
Support de plafond
E F
864 1180
954 954
85
AE
AN
Connexion de conduit
G H J
200 90 527
250 91 567
