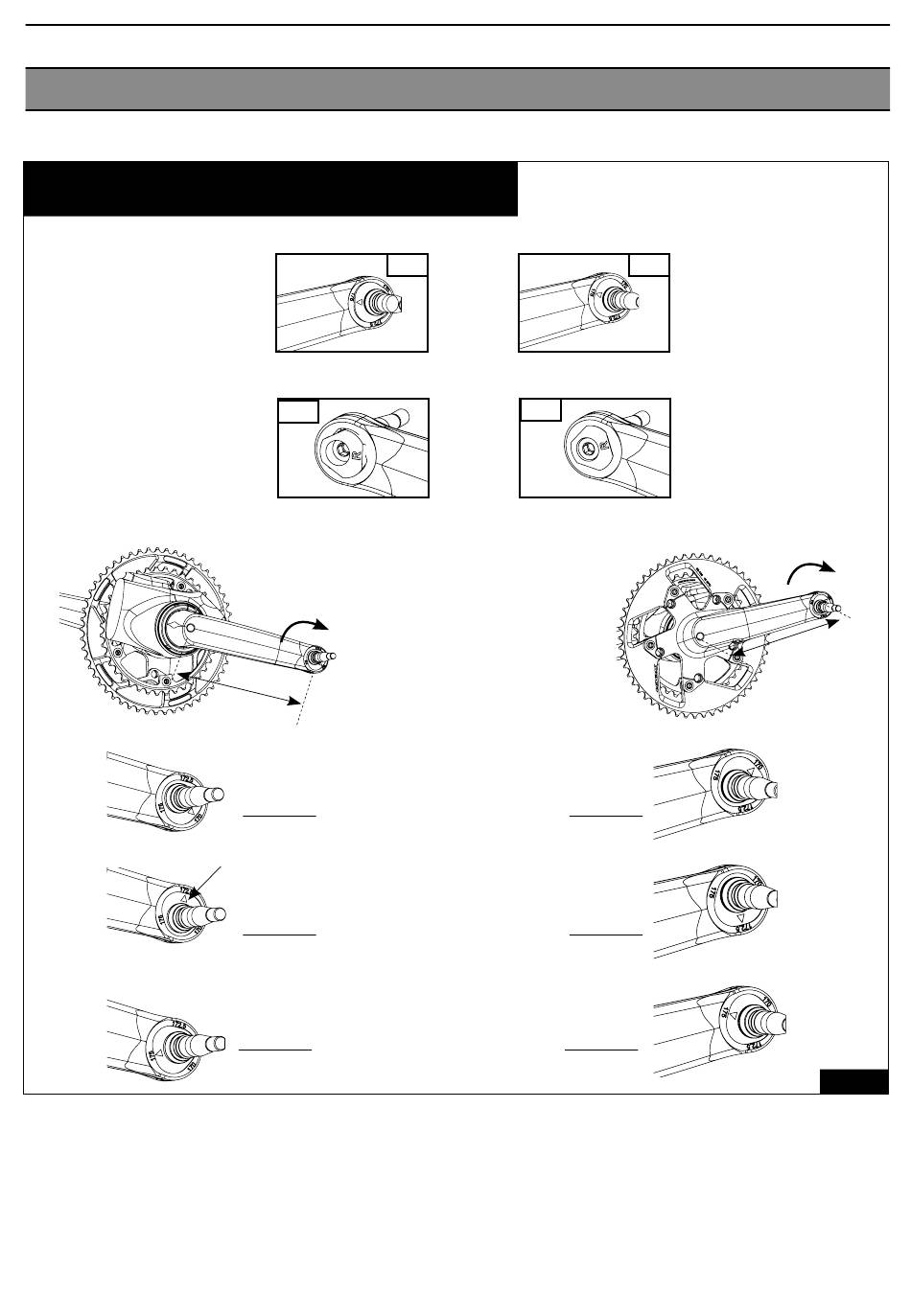

ELECCIÓN DE LA LONGITUD DE LA BIELA
La tuerca debe penetrar hasta el fondo del alojamiento y no sobrepasarlo después del apriete.
La arandela de apoyo no debe sobrepasar su alojamiento.
NO
NO !
NO !
Hacer girar la arandela de apoyo
Biela
antes de acoplarla en la manivela
izquierda
de manera que la referencia del
eje quede frente a la longitud de
manivela elegida.
Posición de la arandela para una
longitud de manivela de 170mm
Referencia
del eje
Posición de la arandela para una
longitud de manivela de 172,5mm
Posición de la arandela para una
longitud de manivela de 175mm
OK
NO OK
OK !
OK !
Biela
derecha
ES
Fig 9
