look ZED 2 Montageanleitung Seite 32

IT

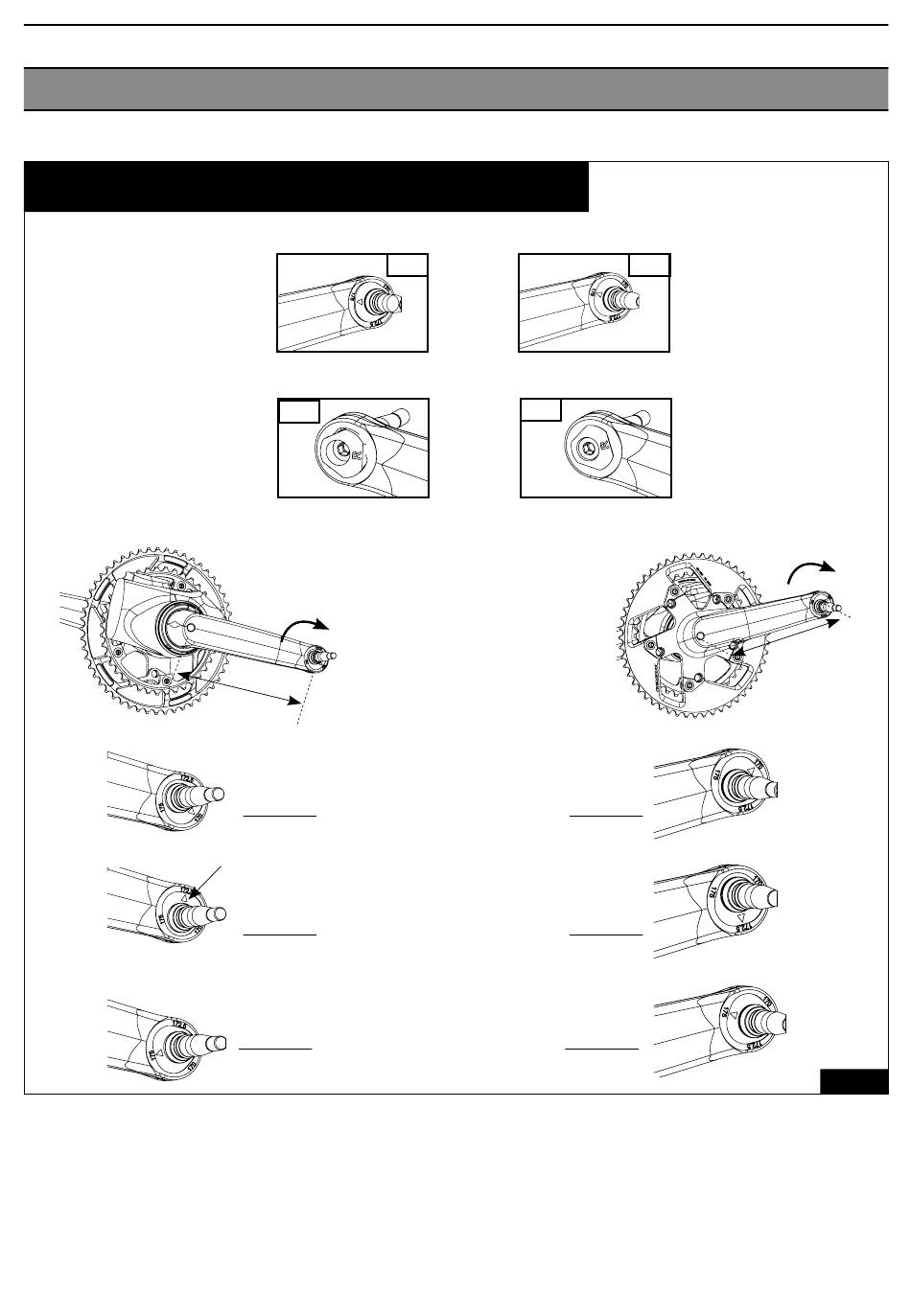

SCELTA DELLA LUNGHEZZA DELLA PEDIVELLA
32
La rondella d'appoggio non deve fuoriuscire dalla propria sede.
NO
Il dado deve penetrare nel fondo della sede e non fuoriuscire più dopo il serraggio
NO !
Fare ruotare la rondella d'appoggio
Pedivella
prima di introdurla nella pedivella
sinistra
per fare sì che il contrassegno
dell'asse si trovi di fronte alla
lunghezza di pedivella scelta.
Posizione della rondella per
una lunghezza di pedivella
pari a 170 mm
Riferimento
dell'asse
Posizione della rondella per
una lunghezza di pedivella
pari a 172,5 mm
Posizione della rondella per
una lunghezza di pedivella
pari a 175 mm
OK
NO
NO !
OK !
OK
OK !
Pedivella
destra
Fig 9
