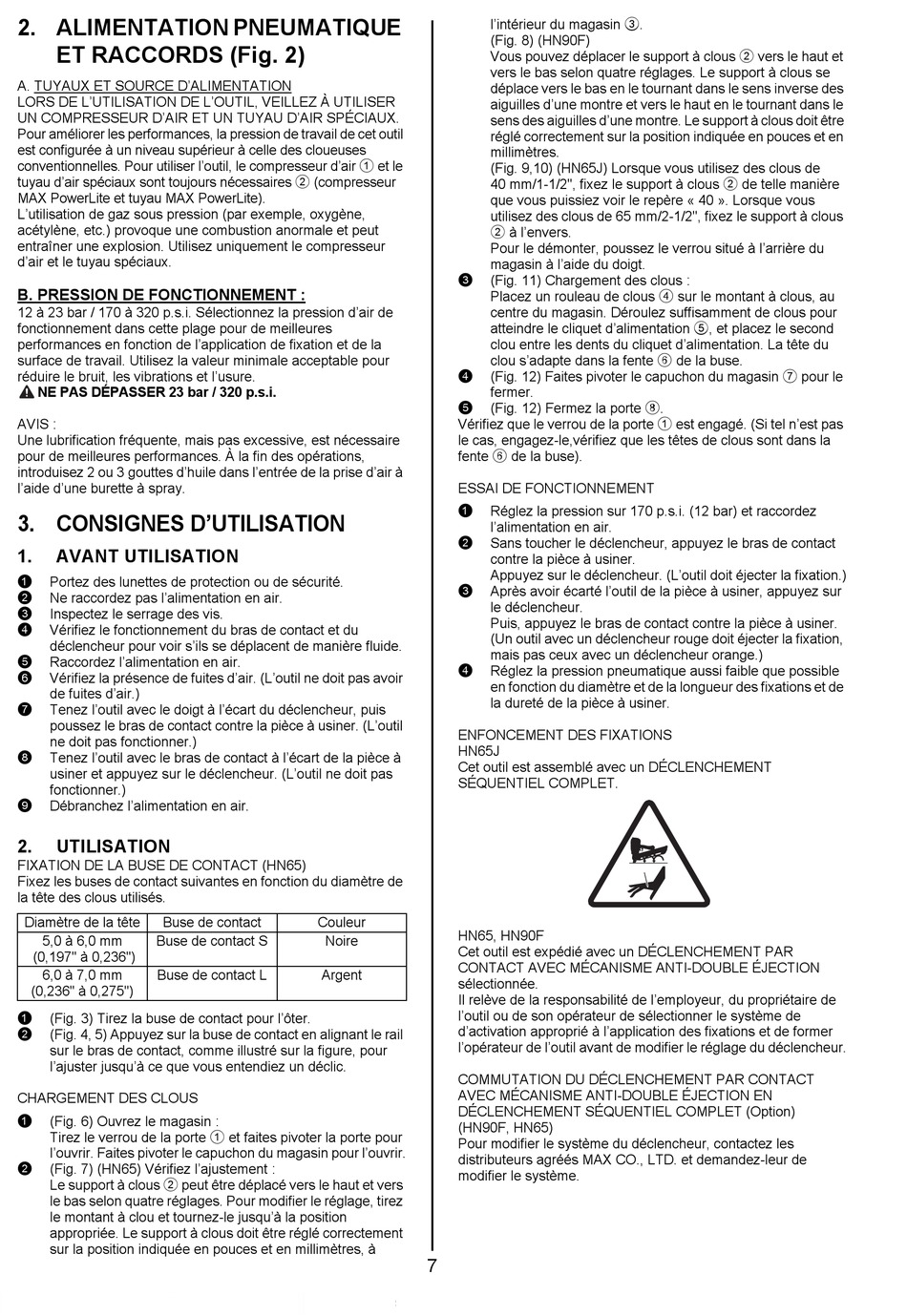

2. ALIMENTATION PNEUMATIQUE
ET RACCORDS (Fig. 2)
A. TUYAUX ET SOURCE D'ALIMENTATION
LORS DE L'UTILISATION DE L'OUTIL, VEILLEZ À UTILISER
UN COMPRESSEUR D'AIR ET UN TUYAU D'AIR SPÉCIAUX.
Pour améliorer les performances, la pression de travail de cet outil
est configurée à un niveau supérieur à celle des cloueuses
conventionnelles. Pour utiliser l'outil, le compresseur d'air 1 et le
tuyau d'air spéciaux sont toujours nécessaires 2 (compresseur
MAX PowerLite et tuyau MAX PowerLite).
L'utilisation de gaz sous pression (par exemple, oxygène,
acétylène, etc.) provoque une combustion anormale et peut
entraîner une explosion. Utilisez uniquement le compresseur
d'air et le tuyau spéciaux.
B. PRESSION DE FONCTIONNEMENT :
12 à 23 bar / 170 à 320 p.s.i. Sélectionnez la pression d'air de
fonctionnement dans cette plage pour de meilleures
performances en fonction de l'application de fixation et de la
surface de travail. Utilisez la valeur minimale acceptable pour
réduire le bruit, les vibrations et l'usure.
NE PAS DÉPASSER 23 bar / 320 p.s.i.
AVIS :
Une lubrification fréquente, mais pas excessive, est nécessaire
pour de meilleures performances. À la fin des opérations,
introduisez 2 ou 3 gouttes d'huile dans l'entrée de la prise d'air à
l'aide d'une burette à spray.

3. CONSIGNES D'UTILISATION

1.

AVANT UTILISATION

1 Portez des lunettes de protection ou de sécurité.
2 Ne raccordez pas l'alimentation en air.
3 Inspectez le serrage des vis.
4 Vérifiez le fonctionnement du bras de contact et du
déclencheur pour voir s'ils se déplacent de manière fluide.
5 Raccordez l'alimentation en air.
6 Vérifiez la présence de fuites d'air. (L'outil ne doit pas avoir
de fuites d'air.)
7 Tenez l'outil avec le doigt à l'écart du déclencheur, puis
poussez le bras de contact contre la pièce à usiner. (L'outil
ne doit pas fonctionner.)
8 Tenez l'outil avec le bras de contact à l'écart de la pièce à
usiner et appuyez sur le déclencheur. (L'outil ne doit pas
fonctionner.)
9 Débranchez l'alimentation en air.
2. UTILISATION
FIXATION DE LA BUSE DE CONTACT (HN65)
Fixez les buses de contact suivantes en fonction du diamètre de
la tête des clous utilisés.
Diamètre de la tête Buse de contact
5,0 à 6,0 mm Buse de contact S
(0,197" à 0,236")
6,0 à 7,0 mm Buse de contact L
(0,236" à 0,275")
1 (Fig. 3) Tirez la buse de contact pour l'ôter.
2 (Fig. 4, 5) Appuyez sur la buse de contact en alignant le rail
sur le bras de contact, comme illustré sur la figure, pour
l'ajuster jusqu'à ce que vous entendiez un déclic.
CHARGEMENT DES CLOUS
1 (Fig. 6) Ouvrez le magasin :
Tirez le verrou de la porte 1 et faites pivoter la porte pour
l'ouvrir. Faites pivoter le capuchon du magasin pour l'ouvrir.
2 (Fig. 7) (HN65) Vérifiez l'ajustement :
Le support à clous 2 peut être déplacé vers le haut et vers
le bas selon quatre réglages. Pour modifier le réglage, tirez
le montant à clou et tournez-le jusqu'à la position
appropriée. Le support à clous doit être réglé correctement
sur la position indiquée en pouces et en millimètres, à
3
4
5
Vérifiez que le verrou de la porte 1 est engagé. (Si tel n'est pas
le cas, engagez-le,vérifiez que les têtes de clous sont dans la
fente 6 de la buse).
ESSAI DE FONCTIONNEMENT
1
2
3
4
ENFONCEMENT DES FIXATIONS
HN65J
Cet outil est assemblé avec un DÉCLENCHEMENT
SÉQUENTIEL COMPLET.
Couleur
HN65, HN90F
Noire
Cet outil est expédié avec un DÉCLENCHEMENT PAR
CONTACT AVEC MÉCANISME ANTI-DOUBLE ÉJECTION
Argent
sélectionnée.
Il relève de la responsabilité de l'employeur, du propriétaire de
l'outil ou de son opérateur de sélectionner le système de
d'activation approprié à l'application des fixations et de former
l'opérateur de l'outil avant de modifier le réglage du déclencheur.
COMMUTATION DU DÉCLENCHEMENT PAR CONTACT
AVEC MÉCANISME ANTI-DOUBLE ÉJECTION EN
DÉCLENCHEMENT SÉQUENTIEL COMPLET (Option)
(HN90F, HN65)
Pour modifier le système du déclencheur, contactez les
distributeurs agréés MAX CO., LTD. et demandez-leur de
modifier le système.
7
l'intérieur du magasin 3.
(Fig. 8) (HN90F)
Vous pouvez déplacer le support à clous 2 vers le haut et
vers le bas selon quatre réglages. Le support à clous se
déplace vers le bas en le tournant dans le sens inverse des
aiguilles d'une montre et vers le haut en le tournant dans le
sens des aiguilles d'une montre. Le support à clous doit être
réglé correctement sur la position indiquée en pouces et en
millimètres.
(Fig. 9,10) (HN65J) Lorsque vous utilisez des clous de
40 mm/1-1/2", fixez le support à clous 2 de telle manière
que vous puissiez voir le repère « 40 ». Lorsque vous
utilisez des clous de 65 mm/2-1/2", fixez le support à clous
2 à l'envers.
Pour le démonter, poussez le verrou situé à l'arrière du
magasin à l'aide du doigt.
(Fig. 11) Chargement des clous :
Placez un rouleau de clous 4 sur le montant à clous, au
centre du magasin. Déroulez suffisamment de clous pour
atteindre le cliquet d'alimentation 5, et placez le second
clou entre les dents du cliquet d'alimentation. La tête du
clou s'adapte dans la fente 6 de la buse.
(Fig. 12) Faites pivoter le capuchon du magasin 7 pour le
fermer.
(Fig. 12) Fermez la porte 8.
Réglez la pression sur 170 p.s.i. (12 bar) et raccordez
l'alimentation en air.
Sans toucher le déclencheur, appuyez le bras de contact
contre la pièce à usiner.
Appuyez sur le déclencheur. (L'outil doit éjecter la fixation.)
Après avoir écarté l'outil de la pièce à usiner, appuyez sur
le déclencheur.
Puis, appuyez le bras de contact contre la pièce à usiner.
(Un outil avec un déclencheur rouge doit éjecter la fixation,
mais pas ceux avec un déclencheur orange.)
Réglez la pression pneumatique aussi faible que possible
en fonction du diamètre et de la longueur des fixations et de
la dureté de la pièce à usiner.
