13" Ramming Shoe / 330Mm Stampfeinsatz / Placa De Pisón 330Mm / Sabot De Frappe 330Mm - WACKER DS720 Betriebsanleitung / Ersatzteile

DS720

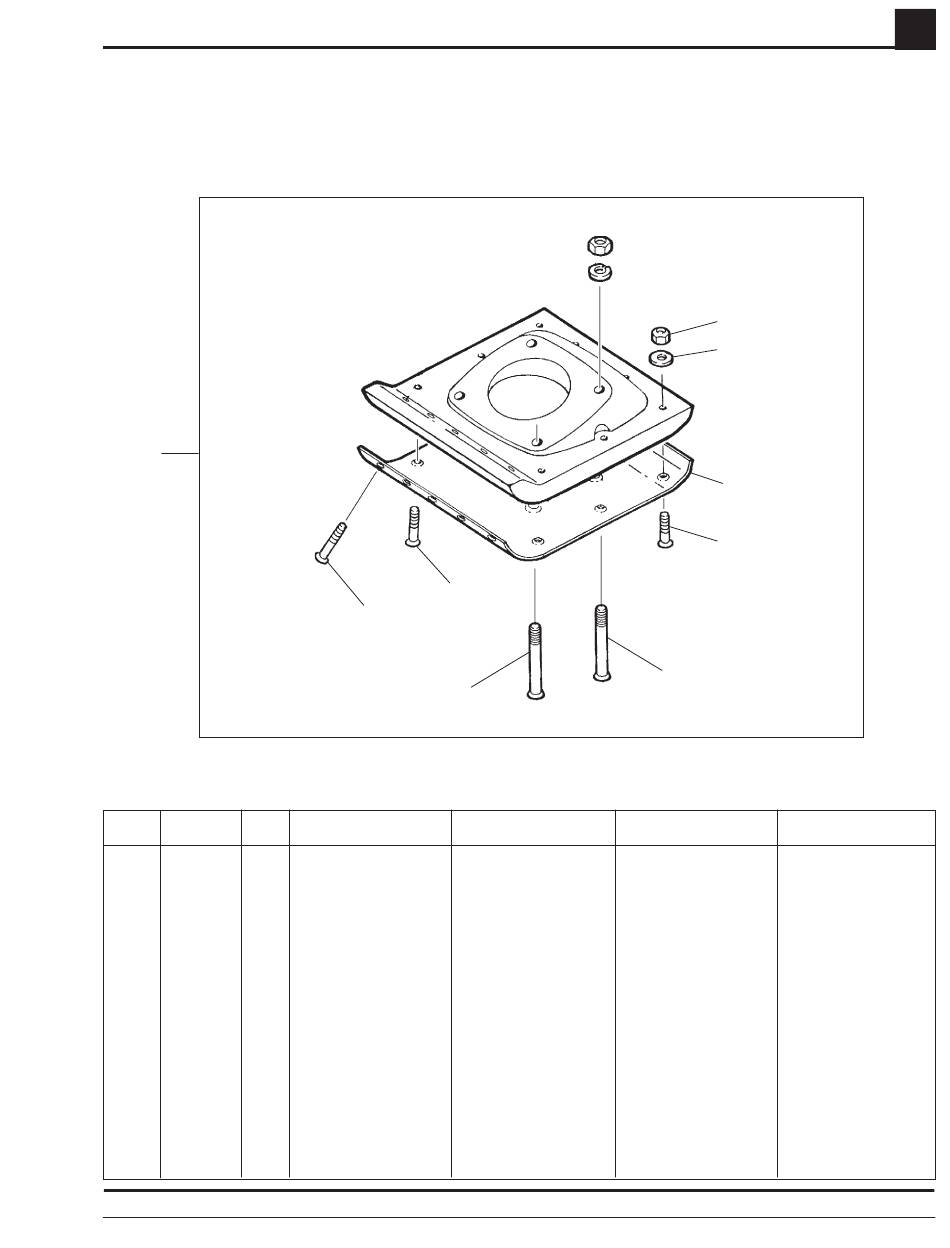

2.5 13" Ramming shoe / 330mm Stampfeinsatz / Placa de pisón 330mm /
Sabot de frappe 330mm
1
Ref. Part No. Qty.
1 0072069 1
2 0010366 4
4 0011157 2
5 0047987 2
6 0010367 13
7 1005118 13
8 - 1
9 0011194 4
10 0011193 4
11 0011192 5
T1 - 58 ft.lbs. (79 Nm)
10
11
4
Description Beschreibung
Kit-ramming shoe Stampfeinsatz kpl.
(incl. 2–11)
Nut-lock M12 Sicherungsmutter
Bolt-plow M12x80 Senkschraube
Bolt-plow M12x105 Senkschraube
Nut Mutter
Washer Scheibe
Plate-bottom Schleißplatte
Bolt-plow M8x40 Senkschraube
Bolt-plow M8x45 Senkschraube
Bolt-plow M8x50 Senkschraube
T2 - 18 ft.lbs. (24 Nm)
[T1]
Descripción
Placa de pisón
(inkl. 2–11) compl. (incl. 2–11)
Contratuerca
Tornillo avellanado
Tornillo avellanado
Tuerca
Arandela
Placa de desgaste
Tornillo avellanado
Tornillo avellanado
Tornillo avellanado
[T2]
6
7
8
9
5
1003SD87
Description
Sabot de frappe
compl. (incl. 2–11)
Contre-écrou
Vis à tête fraisée
Vis à tête fraisée
Ecrou
Rondelle
Plaque d'usure
Vis à tête fraisée
Vis à tête fraisée
Vis à tête fraisée
2
2-7
