1.22 Lubrification

Huile moteur
Contrôler le niveau d'huile :

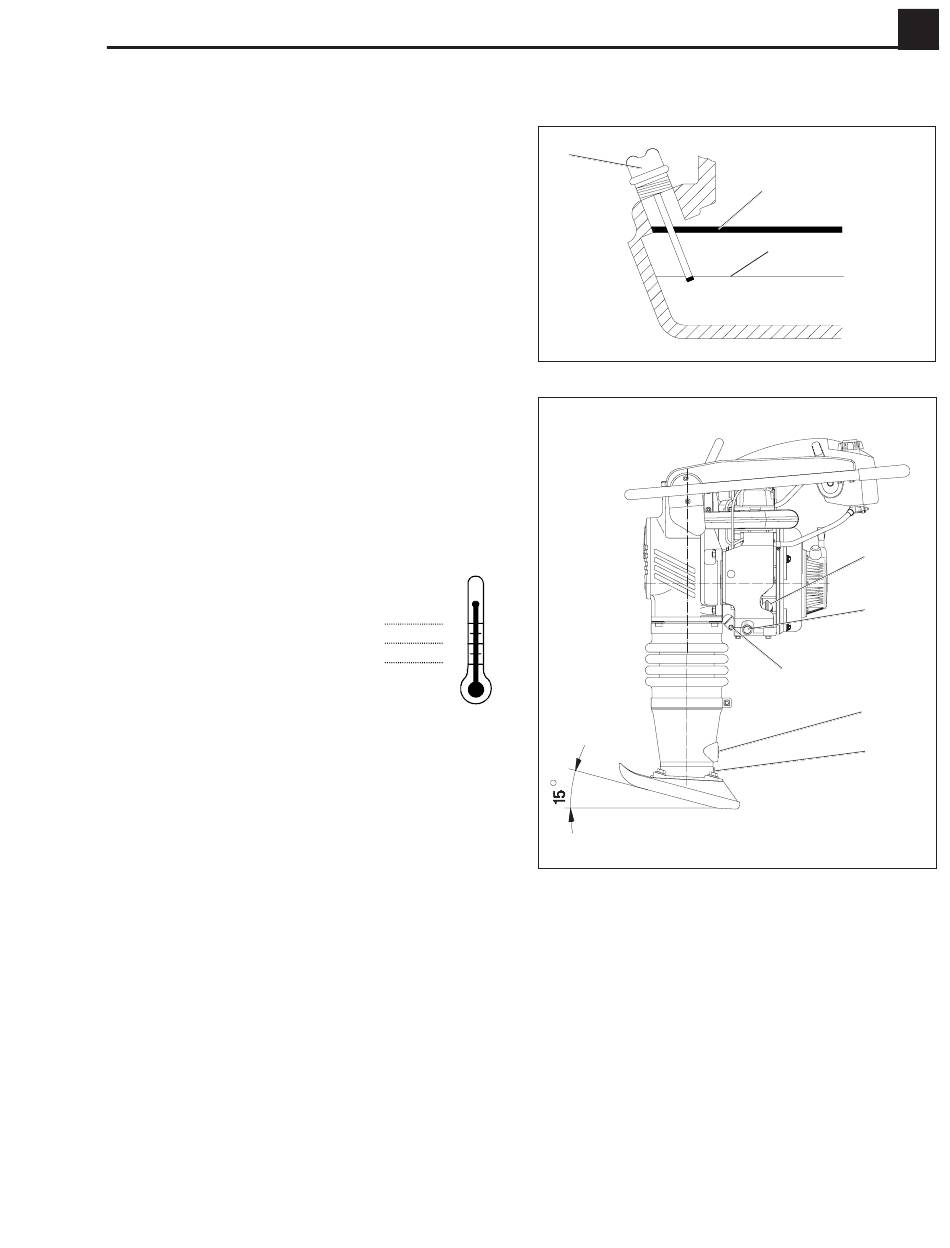

Incliner la machine en arrière d'environ 15° jusqu'à ce
que le moteur soit horizontal en plaçant une cale sous la
semelle. Le niveau d'huile NE DOIT PAS DÉPASSER le
fond du manchon de remplissage « H » et ne doit pas
être inférieur à « L » (voir illustration) ou doit être visible
(f)
sur la jauge lorsque cette-ci est introduite (non vissée)
dans le manchon de remplissage.
En cas de manque d'huile, compléter par l'orifice de
remplissage avec une huile CC ou meilleur.
PRECAUTION : NE PAS remplir excessivement. Le
niveau d'huile doit tout juste atteindre le bas du manchon
de remplissage. Un excès d'huile peut endommager le
moteur et la pilonneuse vibrante.
Remarque : Après le transport à plat, mettre la pilonneuse
à la position verticale et laisser vidanger l'huile à travers
le moteur. Le procédé de relèvement du niveau de l'huile
pourrait prendre 45 minutes.
Vidange :
1. Echauffer le moteur. Le arrêter.
2. Mettre le moteur
l'horizontale.
3. Dévisser la vis de décharge
laisser vidanger l'huile.
4. Visser la vis de décharge.
5. Verser environ 27 oz. (800 ml)
d'huile par l'orifice de remplissage.
Reportez-vous au paragraphe Contrôle du niveau
d'huile ci-dessus.
Filtre à huile :
1. Laisser vidanger l'huile comme décrit au-dessus.
2. Desserrer le boulon de fixation
filtre à huile et retirer le filtre à huile.
Pour nettoyer le filtre à huile :
Utiliser de l'air comprimé à basse pression pour dégorger
les débris visible sur le filtre à huile.
Pour remplacer le filtre à huile :
Mettre au rebut le filtre à huile usé suivant les normes en
vigueur pour la protection de l'environnement. Remplacer
avec filtre à huile et anneau-O munis par WACKER.
Système à ressort
Contrôler le niveau d'huile :
1. Mettre la pilonneuse vibrante dans la position verticale.
2. Contrôler le niveau d'huile par le voyant
3. Si le niveau d'huile n'est pas visible, verser de l'huile
de marque HD SAE 40 par la forure de remplissage
(e)
.
4. Fermer la forure de remplissage.
°C °F
dans
SAE 40
20 68
(g) SAE 20
et
0
32
SAE 10
-20 -4
SAE 5
(h)
sur le couvercle du
(j)
.
OPERATION
f
Vidange :
1. Dévisser le bouchon fileté de décharge
du voyant.
2. Renverser la pilonneuse vibrante et laisser écouler
l'huile vieille.
3. Visser de nouveau le bouchon fileté de décharge.
4. Dévisser le bouchon de la forure de remplissage
au-dessus du carter de manivelle. Verser 890 ml de
l'huile de marque HD SAE 40 par la forure de
remplissage .
5. Visser de nouveau le bouchon de remplissage.
1D
H
L
1036SD38
f
g
h
j
k
1027SD78
(k)
au-dessous
(e)
1D-13
