Montage Der Markisenkästen - Varisol T200 Montage- Und Elektroinstallationsanweisung

Beachten Sie, dass das Achsmaß der Markise auch das Bestell- und Befestigungsmaß ist.
A c h s m a ß = B e s t e l l - u . B e f e s t i g u n g s m a ß B 1
Bei Markisenfeldern mit Breite oder Ausfall über 400 cm kann es zu
einem verstärkten Tuchdurchhang kommen. In Grenzfällen kann hier
durch den Einsatz eines zusätzlichen Tuchstützdrahts entgegengewirkt
werden.

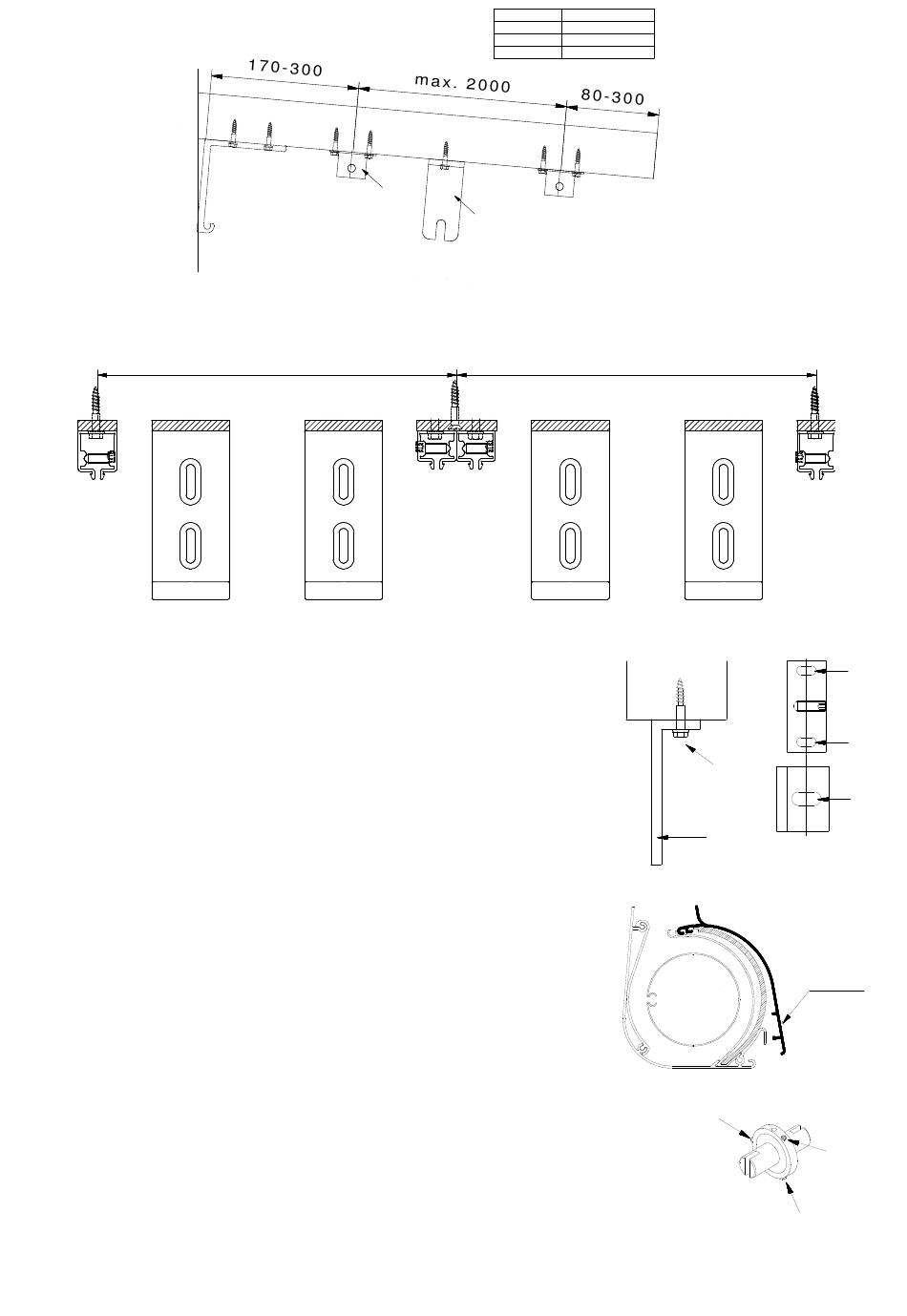

Montieren Sie die Tuchstützdraht-W inkel (2) wie abgebildet auf den
äußeren Sparren in der Mitte des Markisenausfalls.
Das Befestigungsmaß Mitte
ist auch das Befestigungsmaß Mitte Loch der Tuchstützdraht-Winkel
15. Montage der Markisenkästen
• Legen Sie die Markise auf zwei bereitgestellte Ablageböcke.
• Packen Sie die Markise aus (Karton, Folie).
•
Nehmen Sie nun den Boden ab und legen diesen zur Seite
• Lösen Sie die Madenschrauben (6) der Kupplung und ziehen Sie die Kupplung
auseinander.
(Nur bei zwei Markisen mit einem Motor)
97.33.070 V9
1
A c h s m a ß = B e s t e l l - u . B e f e s t i g u n g s m a ß B 2
Loch der Führungsschienenhalter (A)
A u s f a l l / m m H a l t e r j e S c h i e n e
0 - 2 0 0 0 2
2 0 0 1 - 3 5 0 0 3
3 5 0 1 - 4 5 0 0 4
2
(B).
A
A
B
B
2
Boden
6
6
6
